DB-15DT 自动扶梯部件安装与调整实训设备（工程型）
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。自动扶梯的核心部件是两根链条，它们绕着两对齿轮进行循环转动。在扶梯顶部，有一台电动机驱动传动齿轮，以转动链圈。典型的自动扶梯使用100马力的发动机来转动齿轮。发动机和链条系统都安装在桁架中，构架是指在两个楼层间延伸的金属结构。
与传送带移动一个平面不同，链圈移动的是一组台阶。自动扶梯最有趣的地方是这些台阶的移动方式。链条移动时，台阶一直保持水平。在自动扶梯的顶部和底部，台阶彼此折叠，形成一个平台。这样使上、下自动扶梯比较容易。
自动扶梯上的每一个台阶都有两组轮子，它们沿着两个分离的轨道转动。上部装置（靠近台阶顶部的轮子）与转动的链条相连，并由位于自动扶梯顶部的驱动齿轮拉动。其他组的轮子只是沿着轨道滑动，跟在第一组轮子后面。两条轨道彼此隔开，这样可使每个台阶保持水平。在自动扶梯的顶部和底部，轨道呈水平位置，从而使台阶展平。每个台阶内部有一连串的凹槽，以便在展平的过程中与前后两个台阶连接在一起。除转动主链环外，自动扶梯中的电动机还能移动扶手。扶手只是一条绕着一连串轮子进行循环的橡胶输送带。该输送带是精确配置的，以便与台阶的移动速度完全相同，让乘用者感到平稳。
自动扶梯系统不像电梯那样能够使人上升几十层楼，但很适用于提供短距离运输。这是因为自动扶梯的高负载率。电梯满员后，必须等它到达指定楼层并返回后其他人才能上电梯。而在自动扶梯上，只要有一个人到达上层，就会为其他人腾出位置。
DB-15DT自动扶梯考试技能培训考核实验装置是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修劳动局电工鉴定所（站）特种电梯考试等单位的自动扶梯考试及PLC电气控制教学、考核而研制，可用于课堂演示、电梯电气控制原理性操作及实验实习。实训装置人为隐蔽地设置了几十项电路故障，学生借助原理图分析、判断故障，全面真实的了解电梯电气故障及排除，是进行技能培训考核的理想设备，教学效果真实显著。

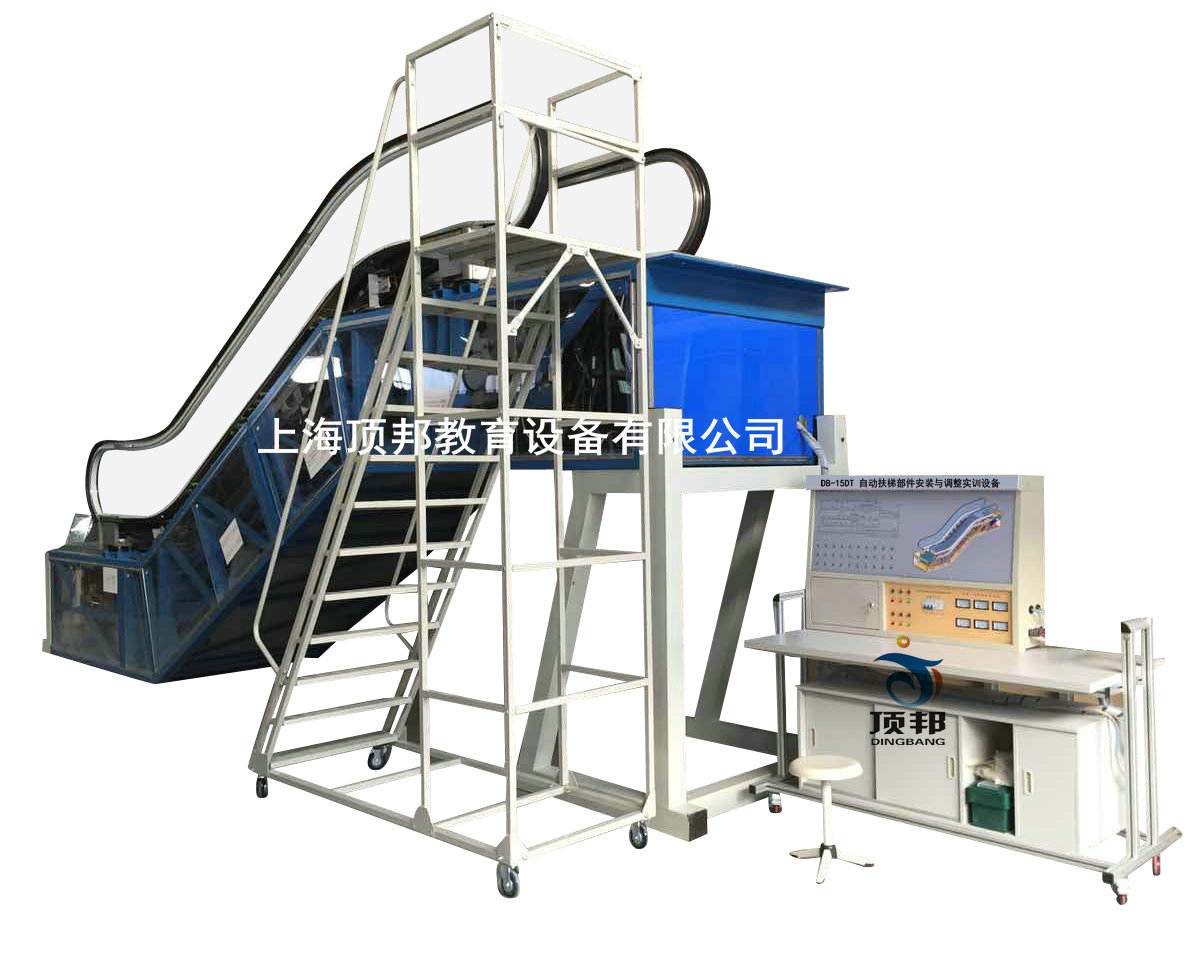

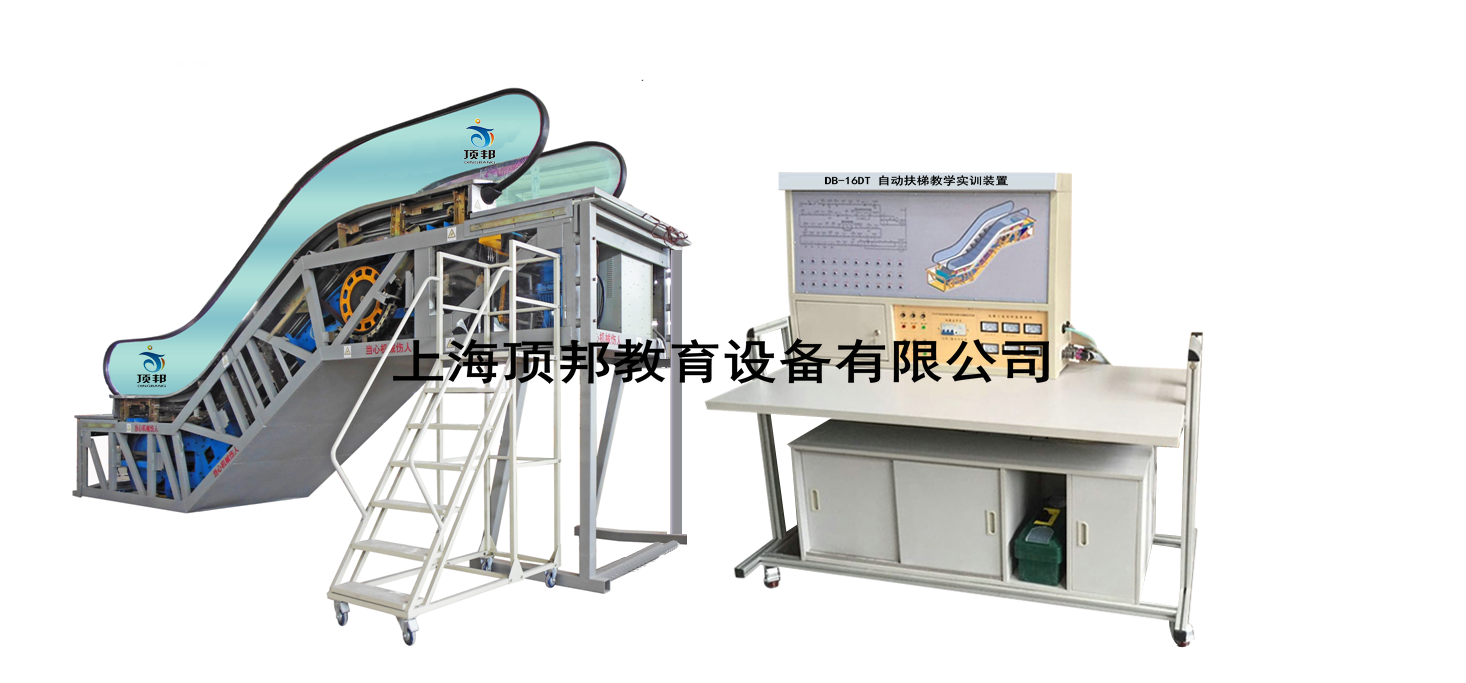

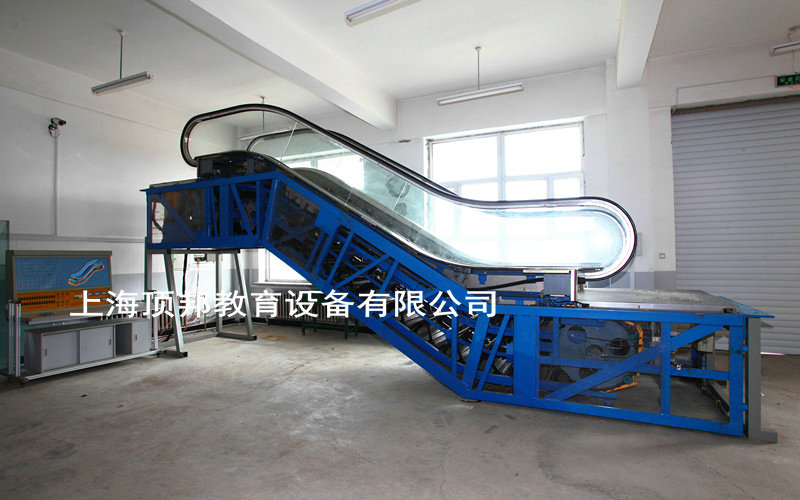

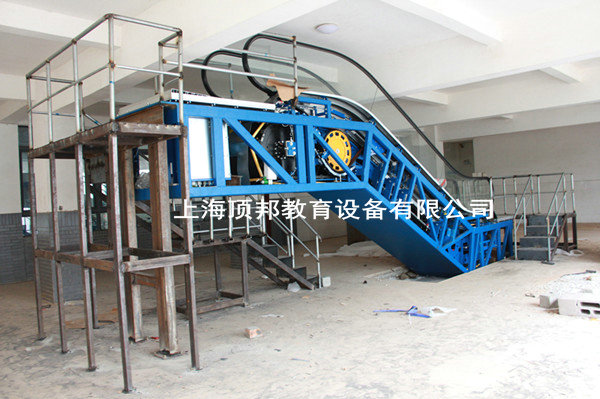

以上为参考图,以实物为准
一、技术指标
1. 输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2. 整机容量：＜8kVA
3. 提升高度：2000mm
4. 控制方式：PLC+变频自起动控制。
5. 监控系统：电压、电流工况实时监控。
6. 故障�？椋壕哂�30位常见故障模拟设置功能。
7. 安全�；ぃ壕哂斜；そ拥�、过载、过流、漏电流�；すδ�，安全符合国家标准。
8. 外形尺寸：7500mm（长）×1600mm（宽）×3600mm（高）
9. 实训桌尺寸：1680×710×1050mm
10. 辅助梯尺寸：1400×600×2180mm
11. 装置结构：实训电梯为钢结构，实验台为铁质双层亚光密纹喷塑结构，坚固耐用。
二、实验装置的基本配置
1、交流供电电源：提供三相五线交流电源（AC380V），带有过流漏电�；ご胧�。
2、人身安全�；ぬ逑低常菏笛樘ㄉ献坝械缌餍吐┑绫；ぷ爸�，控制屏内线路或强电输出回路若有漏电现象，立即切断电源，确保实验人员和设备安全。
3、实验台：面板上安装有电压和电流监控表，可以实时直观地观察电梯的工作状态，电梯形态逼真；完全采用工业实际使用的电梯研制而成。电梯配备有完整而详细的线路原理图，方便分析设备工作原理及线路故障分析和排除。配有故障模拟设置液晶显示装置，上下机房、外侧为全透明式。
4、故障设置：面板根据不同配置设有20-28不等的故障开关，29-32为备用的开关，方便教学过程中随机设置电梯安全线路故障，充分适应教学内容变化的需要。
5、实验桌：实验桌由工业标准铝型材搭建，型材表面通过电氧化处理，美观大方、经久耐用。桌面采用高密度板材，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。
三、实验项目及主要内容：
1、让学生熟悉工业常用人行道扶梯的工作原理、结构组成，低压电器的结构及原理。具有标准扶梯的所有安全�；ず凸ぷ髯爸茫芄怀巳嗽诵�。
2、通过分析电气原理图，学生借助原理图分析，掌握电梯的安全�；ず凸ぷ餍翁�；并通过分析测量，找出故障点所在位置，深刻理解电梯的运行原理。
3、提高学生实际的动手分析能力，实际提高技能操作水平。
4、通过对电梯故障的分析、排除，完成电梯常见故障的认知和理解。
5、通过对三菱PLC主机的编程，了解PLC程序的编程原则和方法。
四、自动扶梯的结构特点
1．结构特点
自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，如车站、码头、商场等处，得以广泛应用。本扶梯具备运输能力，各传动零件均采用金属件精制而成。
本扶梯具备运输能力，各传动零件均采用金属件精制而成。
2.扶梯尺寸
五、自动扶梯技术规格表
| 序 号 | 内 容 | 非标 |
| 1 | 总体说明 | |
| 1．1 | 电梯编号：L1-L2 | |
| 1．2 | 建筑物类型：百货商场 | |
| 1．3 | 扶手支架类型：苗条型 | |
| 1．4 | 扶手支架高度： 900mm | |
| 1．5 | 适用标准 ：GB16899-1997 | |
| 2 | 主要技术参数： | |
| 2．1 | 安装方式 ：室内 | |
| 2．2 | 布置方式 ：单台 | |
| 2．3 | 提升高度 ：2000mm | |
| 2．4 | 倾角 ：35º | |
| 2．5 | 梯级宽度 ：1000mm | |
| 2．6 | 水平梯级 ：2K | |
| 2．7 | 速度 ： 0.5 m/s | |
| 2．8 | 供电方式 ：三相五线制 | |
| 2．9 | 电机电压 ：380V | |
| 2．10 | 照明电压 ：36V | |
| 2．11 | 频率 ：50HZ | |
| 2．12 | 减速机 ：蜗轮蜗杆 | |
| 2．13 | 控制屏安装 ：桁架内 | |
| 2．14 | 起动 ：星、三角 | |
| 2．15 | 起动方式 ：钥匙 | |
| 3 | 型材 | |
| 3．1 | 扶手支架型材 ：发纹不锈钢 | |
| 3．2 | 护壁板 ：透明钢化玻璃 | |
| 3．3 | 内盖板 ：发纹不锈钢 | |
| 3．4 | 外盖板 ：发纹不锈钢 | |
| 3．5 | 围裙板 ：发纹不锈钢 | |
| 3．6 | 梯级 ：不锈钢 | |
| 3．7 | 梯级颜色 ：黑色（带黄边框） | |
| 3．8 | 扶手带 ：黑色 | |
| 3．9 | 前沿板及盖板 ：发纹不锈钢 | |
| 3．10 | 梳齿 ：合成树脂 | |
| 4 | 故障显示（中文） | |
| 5 | 变频节能功能 |
六、自动扶梯主要功能
| 序号 | 功能名称 | 功能说明 | 备注 |
| 1 | 双向运行 | 操作上下进出口处钥匙开关，可实现上行或下行 | |
| 2 | 紧急停止 | 按上下进出口处急停按钮，可使扶梯停止运行 | |
| 3 | 检修运行 | 操作检修盒，可进行检修点动运行 | |
| 4 | 梯级安全照明 | 扶梯上下部的梯级下方装有照明灯提醒乘客注意安全 | |
| 5 | 扶手带入口安全装置 | 扶手带入口处有异物则设备停止运行 | |
| 6 | 梯级安全运行装置 | 梯级发生断裂下陷时设备停止运行 | |
| 7 | 梳齿板安全装置 | 梯级与梳齿板之间夹入异物则设备停止运行 | |
| 8 | 扶手带安全装置 | 发生扶手带断裂则设备停止运行 | |
| 9 | 梯级链安全装置 | 梯级链断裂或超过延伸长度则设备停止运行 | |
| 10 | 围裙板安全装置 | 梯级与围裙板之间夹入异物则设备停止运行 | |
| 11 | 超欠速安全装置 | 当设备运行速度大于额定速度的20%或下于额定速度的80%时，设备停止运行 | |
| 12 | 超载安全装置 | 运行电流大于额定电流15%则设备停止运行 | |
| 13 | 松闸安全装置 | 制动装置没有安全打开或失灵则设备停止运行 | |
| 14 | 静电�；� | 消除梯级运行（踏板）在运行中产生的静电 | |
| 15 | 驱动链断链保护 | 当驱动链断裂或过长时设备停止运行 | |
| 16 | 非操作逆转�；� | 设备和扶手带的运行方向与指定方向相反时设备停止运行 | |
| 17 | 断、错相�；� | 动力电源缺相或错相时设备停止运行 | |
| 18 | 短路保护 | 电源回路短路时设备停止运行 | |
| 19 | 故障显示（中文） | 设备运行发生故障时，自动显示故障发生部位 | |
| 20 | 变频驱动 | 使设备启动平稳，无乘客时慢速或停止，可节能40%，减少蜂值电流70% |
七、主要实训项目：
扶梯扶手带安装与调整实训设备
扶梯梯级安装与调整实训设备
扶梯曳引机系统安装与调整实训设备
扶梯驱动机构安装与调整实训设备
扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备
扶梯润滑系统组装与实验实训设备
扶梯安全�；は低匙樽坝攵魇笛槭笛瞪璞�。
