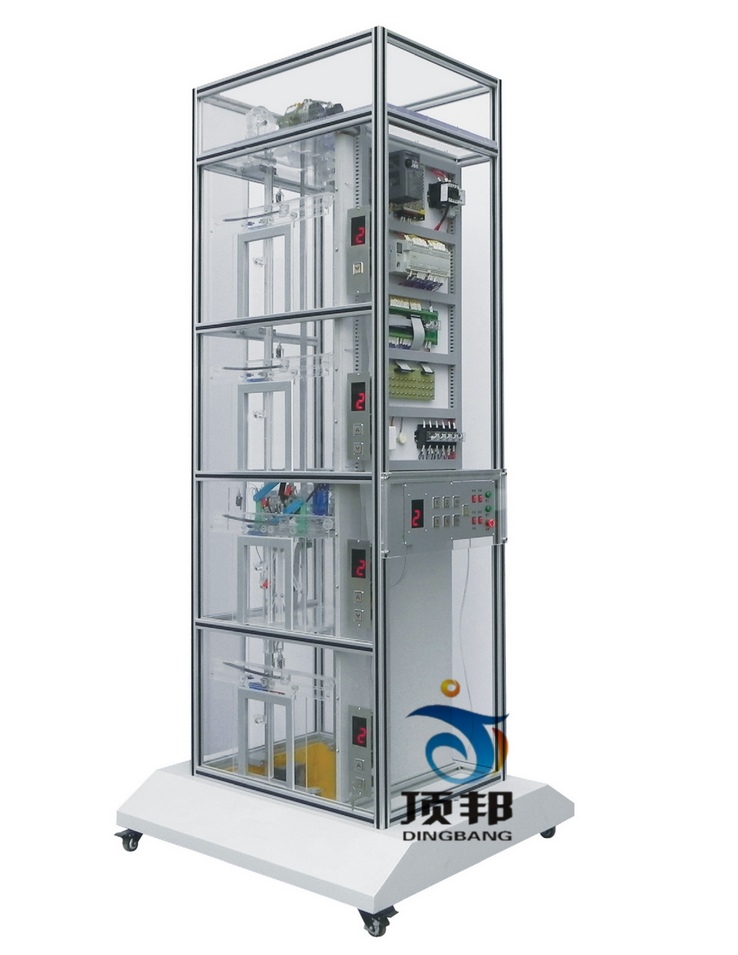

DB-7DT 四层透明教学电梯模型

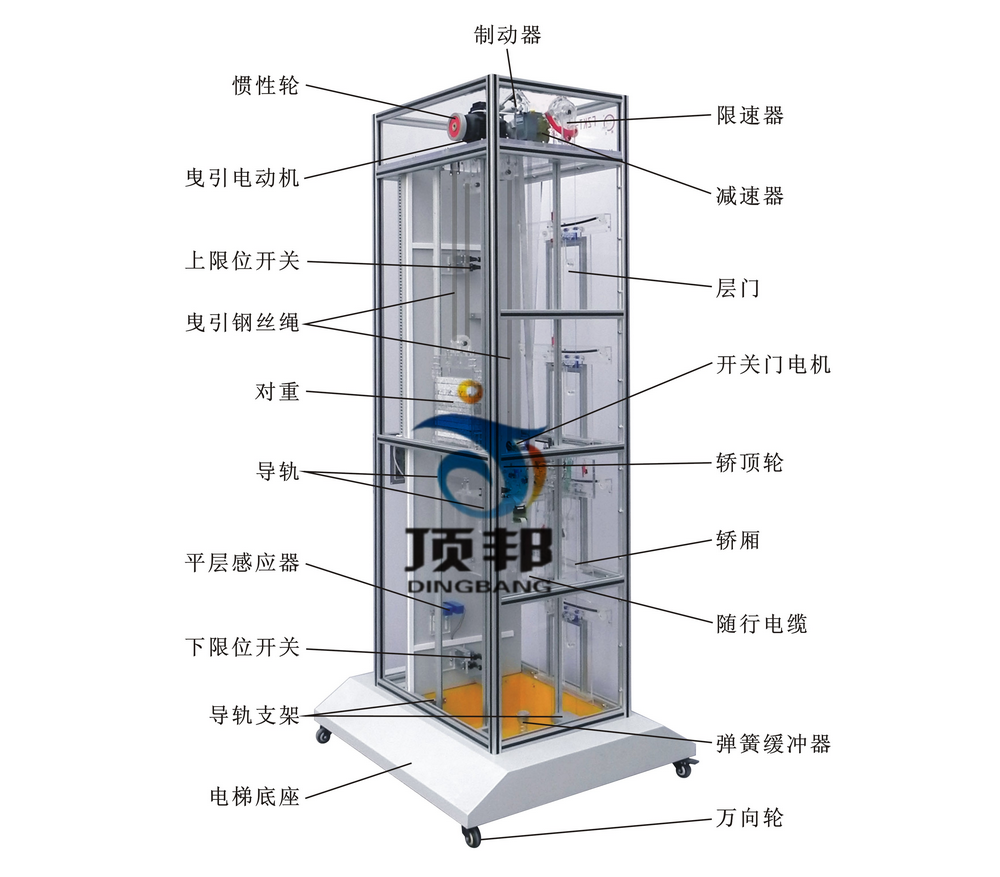

二、电梯的基本结构
1. 机房部分：
包括曳引机、制动器、限速器、曳引 轮、导向轮或复绕轮、手动盘车轮、控制柜、电源开关、轿厢照明开关、井道照明开关。
2. 进道部分：
轿厢、轿厢导轨、对重导轨、对重架、 缓冲器、限位开关、极限开关、控制电缆、承行电缆线、限速器钢丝绳张紧装
3. 轿厢部分：
轿厢、安全钳、导靴、自动开关门机、 平层装置、操纵箱、轿厢内指令按钮、 指层灯、轿厢照明、轿厢内检修盒及轿 门组合而成。
4. 层门部件：
厅门、召唤按钮箱、楼层显示器、门机 械锁、 电气联锁装置。
三、电梯的基本功能
A. 超速安全保护系统
当电梯发生意外事故时，轿厢超速或高速下滑（如钢丝绳折断，轿顶滑轮脱离，曳引机蜗轮蜗杆合失灵，电机下降转速过高等原因）。这时，限速器就会紧急制动，通过安全钢索及连杆机构，带动安全钳动作，使轿厢卡在导轨上而不会下落。
B. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹲底或冲顶时（极限开关�；なВ蜗峄蚨灾刈不鞯苫撼迤�，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
C. 上、下限位开关：
在电梯井道的上、下端部安装此开关，并且安装在上、下极限开关之内，起目的在于�；そ舷洳怀龃朔段�，如果超出上限位或下限位，则电机自动停止，不在工作，跟上、下极限开关区分在于此开关不会掉电。
D. 厅门自动闭合装置
电梯层门的开与关，是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后，门锁的机械锁钩啮合，此时电梯才能启动运行。
E. 层门连锁开关：
当所有层的门都关闭时，电梯可以升降，若有一层的层门开着，电梯即不能运行。
F. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关动作，发出报警信号并切断控制电路，使轿厢停止运行。
四、主要技术参数
1. 输入电压：AC 220±7% 50HZ
2. 外型尺寸：宽1100mm×深900mm×高2200mm
3. 层站形式：客梯(四层四站四门)
4. 控制方式：可编程控制器(PLC)调压调速调频(VVVF)集选控制。
5. 结构形式：四层站
6. 可编程控制器（PLC）：
型 号：松下AFPX-60R-F
输入电压：AC 220V 50HZ
输入输出点数：60点
输出方式：继电器输出
7. 变频调速器：
型 号：三菱FR-D720S-0.4
输入电压：AC 220V 60HZ
额定电流：2.5A
功 率：0.4KW
8. 曳引机：
速比：30 ：1
模数：1.5（蜗轮减速器）
9. 拖动电机：
型号：JW5622
电压：AC 220V 50HZ
功率：180W
转速：2800r/min
10、电梯外框材料：采用工业铝材
11、电梯底座材料：采用1.2mm厚冷轧板制作，焊接而成，采用静电喷塑美观大方。
12、电梯底部装有万向轮方便移动
13、显示屏：液晶显示
14、配套电梯多媒体教学系统（10合一）（投标时需提供教学系统，未提供者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、电梯的基础知识；2、电梯结构配置；3、电梯电器控制系统；4、各种电梯安装教程；5、电梯使用和维护；6、电梯安装工艺；7、电梯故障和诊断维修（上）；8、电梯故障和诊断维修（下）；9、电梯维修技术电子书(15合一) ；10、电梯原理及故障PPT(5合一)。
五、实训项目
1、电梯电器元件的认识
2、电梯盘面布置实训
3、电器安装实训
4、电气原理设计实训
5、电气布线实训
6、轿内呼梯选层实训
7、轿外呼梯实训
8、电梯加速与减速的速度控制实训
9、电梯平层控制的实训
10、轿厢内开门、关门控制实训
11、桥内检修实训
12、终端限位�；ぷ爸檬笛�
13、信号指示系统实训
14、轿厢照明控制实训
15、电梯控制系统实训
16、电梯控制程序编写实训
17、电梯程序运行与调试实训
18、电梯闭环控制实训
19、层楼显示实训
20、BCD码实训
21、层楼显示实训
22、独立运行实训
23、主层停靠实训
24、高峰控制实训
25、闲时控制实训
26、电机抱闸调整实训
27、编码器安装实训
28、编码器与变频器连接实训
透明仿真教学电梯故障设置清单
| 序号 | 故障现象 | 故障原因分析 | 对应PLC I / O口 |
| GZ01 | 电梯关门后，不能启动发车 | 电梯“手动/自动”转换开关故障：开关损坏或相应线路断开 | XC |
| GZ05 | 三楼向上无法选层，即不响应上行呼梯指令 | 三楼上行呼梯按钮故障：按钮失灵或相应线路接触不良断开 | X7 |
| GZ07 | 电梯警铃长鸣，电梯停止运行 | 电梯限速开关故障：开关损坏或线路脱落断开 | X30 |
| GZ08 | 电梯不能运行，电机有嗡嗡声但不转动 | 制动器抱闸不能打开，制动器电磁铁线圈烧坏或线路脱落断开 | |
| GZ09 | 电梯所有显示均熄灭，开门电机不响应开门指令 | 直流12V电源板烧掉或无输出，或输出线路断开 | |
| GZ10 | 电梯无法关门 | 关门继电器坏，或关门输出Y37对应线路断开 | Y37 |
| GZ12 | 轿厢内无法选层（三楼） | 对应选层按钮损坏或相应线路接触不良或脱落 | X12 |
| GZ13 | 三楼无呼梯停层信号，该层总停车平层 | 轿内三楼选层按钮故障：按钮短接 | X12 |
| GZ14 | 电梯不能手动开门 | 开门按钮失效或中间连接线路脱落断开 | X4 |
| GZ15 | 电梯不能手动关门 | 关门按钮失效或中间连接线路脱落断开 | X5 |
| GZ16 | 电梯上行时三楼总停层 | 三楼厅外上选层按钮故障：短接 | X7 |
| GZ18 | 电梯轿门关门夹人后，门不能立即自动打开 | 安全触板�；な�，触板开关故障或相应连接线路有断开现象 | X31 |
| GZ19 | 所有楼层指示不正确 | 指示输出有故障：Y6或Y7输出线路短接或断开 | Y6 |
| GZ20 | 电梯不能下降运行 | 下降输出YD对应线路断开 | YD |
| GZ21 | 电梯不能上升运行 | 上升输出YC对应线路断开 | YC |
| GZ22 | 电梯不能开门 | 开门继电器坏或开门输出Y36对应线路断开 | Y36 |
| GZ23 | 电梯不能关门 | 开门限位开关没有动作或相应线路断开 | X16 |
| GZ24 | 轿门不响应开门指令 | 开门限位开关短接 | X16 |
| GZ25 | 轿门不响应关闭（关到位后又马上打开） | 关门限位开关不动作或相应线路断开 | X17 |
| GZ26 | 轿厢开门后不能自动关门 | 关门限位开关短接 | X17 |
| GZ27 | 电梯不响应关门指令 | 关门继电器坏或安全触板开关短接 | X31 |
| GZ28 | 轿门开门后不能关门 | 力矩开关动作（短接） | X32 |
| GZ29 | 所有按钮均不响应，且报警器长鸣 | PLC输入电源线路故障 | 24（） |

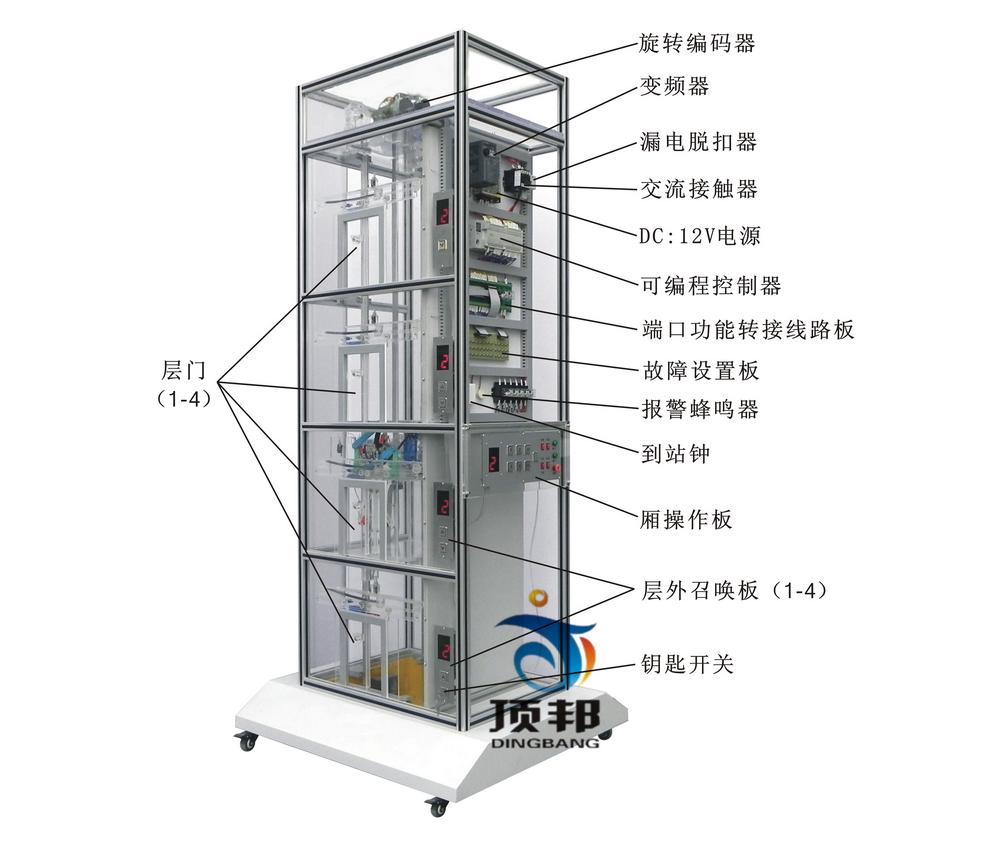

六、透明仿真教学电梯配置清单（PLC 可以选择 三菱 松下 西门子）
| 序号 | 名 称 | 单位 | 数量 | 备 注 |
| 1 | 电梯井道 | 台 | 1 | |
| 2 | 电梯底座 | 台 | 1 | |
| 3 | 松下AFPX-60R-F系列可编程控制器 | 个 | 1 | 安装在电气控制板上 |
| 4 | 三菱FR-D720S变频器 | 只 | 1 | 安装在电气控制板上 |
| 5 | 到层提示电铃 | 个 | 1 | 安装在电气控制板上 |
| 6 | 曳引电动机 | 台 | 1 | 安装在电梯架顶部 |
| 7 | 蜗轮减速器（15 ：1） | 台 | 1 | 安装在电梯架顶部 |
| 8 | 连轴器 | 只 | 1 | 安装在电梯架顶部 |
| 9 | 电磁制动器 | 只 | 1 | 安装在电梯架顶部 |
| 10 | 曳引轮 | 只 | 1 | 安装在电梯架顶部 |
| 11 | 导向轮 | 只 | 2 | 安装在电梯架顶部 |
| 12 | 限速器 | 只 | 1 | 安装在电梯架顶部 |
| 13 | 旋转编码器 | 只 | 1 | 安装在电梯架顶部 |
| 14 | 导轨 | 条 | 4 | 安装在井道上 |
| 15 | 对重装置 | 个 | 1 | 安装在导轨上 |
| 16 | 重块 | 块 | 5 | 放在底盘包装箱内 |
| 17 | 弹簧缓冲器 | 只 | 2 | 安装在电梯底座上 |
| 18 | 纲丝索 | 根 | 7 | 安装在井道中 |
| 19 | 限速器钢索张紧装置（重块） | 个 | 1 | 安装在电梯底座上 |
| 20 | 超载装置 | 套 | 1 | 安装在轿厢顶部 |
| 21 | 随行电缆 | 条 | 1 | 安装在井道中 |
| 22 | 永磁感应器 | 只 | 1 | 安装在井道中 |
| 23 | 楼层召唤盒 | 块 | 4 | 安装在各楼层外部 |
| 24 | 轿厢内操纵盒 | 块 | 1 | 安装在电梯底座外部 |
| 25 | 楼层显示屏 | 个 | 5 | 安装在各楼层及底座外部 |
| 26 | 层门机构 | 扇 | 4 | 安装在各楼层外部 |
| 27 | 轿厢 | 只 | 1 | 安装在导轨上 |
| 28 | 安全钳 | 对 | 2 | 安装在轿厢架底部 |
| 29 | 导靴 | 只 | 2 | 安装在轿厢架顶部 |
| 30 | 门机装置 | 套 | 1 | 安装在轿厢上 |
| 31 | 照明灯 | 只 | 2 | 安装在轿厢一侧 |
| 32 | 风扇 | 只 | 1 | 安装在轿厢背部 |
| 33 | 电气控制板 | 块 | 1 | 安装在电梯架一侧 |
| 34 | 报警蜂鸣器 | 只 | 1 | 安装在电气控制板上 |
| 35 | 到站钟铃 | 只 | 1 | 安装在电气控制板上 |
| 36 | DC 12V电源板 | 块 | 1 | 安装在电气控制板上 |
| 37 | 故障设置板 | 块 | 1 | 安装在电气控制板上 |
| 38 | 交流接触器 | 只 | 1 | 安装在电气控制板上 |
| 39 | 漏电脱扣器 | 只 | 1 | 安装在电气控制板上 |
| 40 | 接线板 | 块 | 1 | 安装在电气控制板上 |
| 41 | 极限开关（上、下） | 只 | 2 | 安装在井道上、下部 |
| 42 | 尖嘴钳 | 只 | 1 | 工具包内 |
| 43 | 十字螺丝刀Φ4 | 只 | 2 | 工具包内 |
| 44 | 502胶水 | 瓶 | 1 | 工具包内 |
| 45 | 常用螺钉 | 枚 | 若干 | 工具包内 |
| 46 | 微动开关 | 只 | 4 | 工具包内 |
| 47 | 松下专用通讯电缆 | 套 | 1 | 工具包内 |
| 48 | 松下PLC专用编程光盘 | 碟 | 1 | 内含编程软件及参考程序 |
| 49 | 变频器使用手册 | 册 | 1 | 工具包内 |
| 50 | 教学电梯使用说明书 | 册 | 1 | 工具包内 |

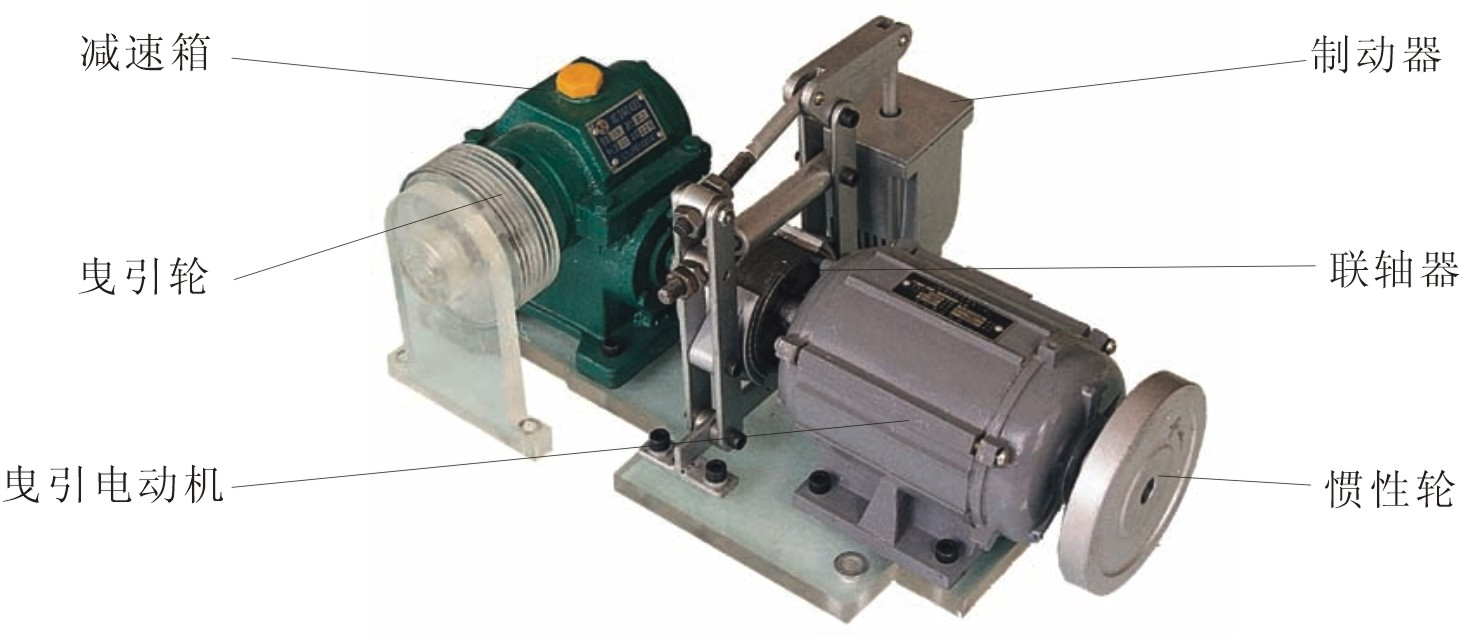

有齿轮曳引机结构图层门机构

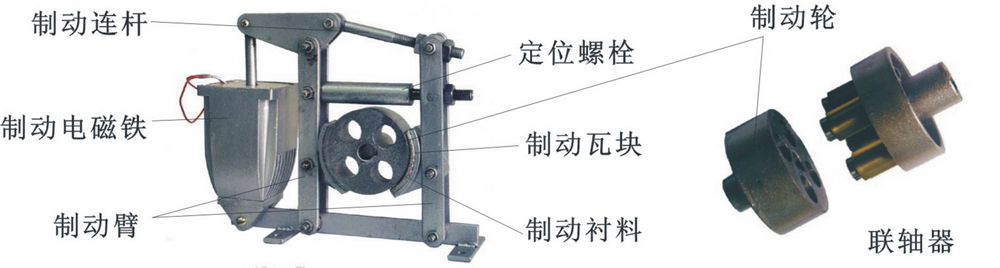

电磁制动器、联轴器

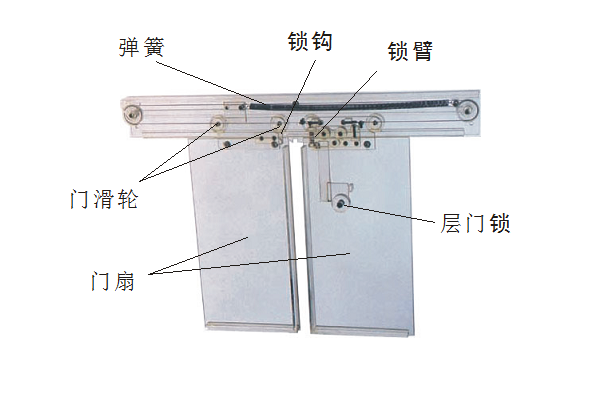

层门机构
