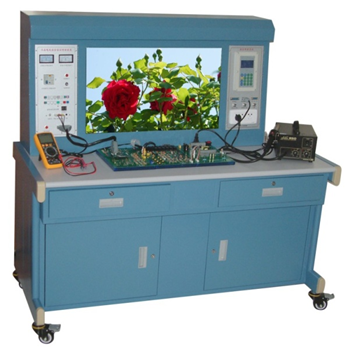

DB-JD85 液晶电视维修教学实训考核装置
液晶电视实训装置适合高等、中等职业技术院校加工制造类的电子电器应用与维修专业，信息技术类电子技术应用专业的《液晶彩色电视机原理与维修》、 液晶彩色电视机维修实训》课程的教学与实训。32寸液晶电视实训装置也适合技工学校电子类专业《液晶彩色电视机维修》课程的实习，还可用做职业技能鉴定部门和职业培训机构家电维修中级、高级班的培训考核设备。
二、设备特点：
1.随着科技的发展，精密的液晶电视主板、元器件用放大镜也难易看清、阻碍了教师、学生及电子爱好者对电路的分析研究、维修实训教学等重重困难！为此我公司投入科技人员开发了这款液晶电视维修实验台！实验台通过主板进行解剖分析研究，从而研发出一款将精密主板线路板放大、全方位解剖设计每个元器件独立清楚的展示在眼前、�？槭阶楹�、元件直观、贴片插件通用、焊接调试便利、为方便实验实训考核提供舒适的产品、解决了长期以来困扰教学的难题，填补了液晶电视教学产品的空白！
2.本实训装置液晶彩电电路板具有线路简洁、功能强大、性能优良等特点。
1)采用敞开式实训板，板上有完整的安装线路图、测试点、调整点，布局合理，插接方便；
2)具有漏电、短路、过载�；ぷ爸茫实绲缭床捎美涞装宀⒈父衾氡溲蛊魉乇；ぃ诘ピ迳吓溆惺值缪�、电流输出显示；
3)用仪表调整，清晰度、灵敏度、稳定度高于常规家电实验台；
4)为满足各学校需求，在彩电实训电路板增设了智能考核装置。故障点由教师计算机根据考核要求设置，通过考核系统传送到学生的敞开式彩电实训单元，学生使用计算机或者单片机答题器进行答题。
5)设备设置实训考核故障点17个、故障设置开关24个，万用表/示波器测试方便、设有测试针测试点。
（实验板图片）
三、技术参数、配置及功能：
1.高清彩色信号发生器、为液晶电视机高频头接收、视频接收提供16种测试信号。
2.考核实训模块、元器件排列有序清楚直观、实验实训考核便捷、维修方便
3.液晶电视技术参数： 1)显示器尺寸：32； 2)对比度：600：l 3)分辨率：1366×768； 4)反应时间：<16ms； 5)屏幕亮度：1000cd／m2； 6)视角： >160度； 7)画面纵横比：16：9；8)制式：NTSC／PAL／SECAM； 9)输入：YPdp；YcbCr； 10)音频：SRSWOW三维空间环绕音效； 11)工作电源：AVll0—240V 50／60Hz；12)色彩数：1677万；13)像素：1677万。
4.（1）号实训�？椋ㄗ芟呖刂啤⒁羝荡�、功能切换、屏驱动数据信号）电脑接口、音视频输入接口、USB插口、高清接口等功能、
5.（2）号实训模块特机开机电源控制、伴音电路、高频头电路
6.（3）号实训模块稳压电源电路
7.实训桌整体参数：
7-1输入电源：AC 220V±10％ 50Hz；
7-2外形尺寸：长(mm)X宽(mi)X高(mm)=1500×700×780；
7-3实训台材料：主体板材为三聚氰胺板；
7-4工作温度：0～35℃；
7-5工作湿度：20％～80％；
7-6安全�；ぃ孩俾┑绫；ざ鞯缌鳎�≤30mA、 ≤0．1S；②具有过压、过流、过载、漏电�；ご胧�，符合国家相关标准；
8.设备操作使用说明书：提供液晶电视工作原理图、电路图与实训装置一一对应
四、实验实训考核项目：
1) 液晶电视中各主要元器件的基本结构及基本工作原理
2) 认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3) 电子调谐器的测量与分析
4) �？丶氨净炭刂撇饬坑敕治�
5) 视频信号处理流程测量与分析
6) 音频信号处理流程测量与分析
7) AD模数转换控制测量与分析
8) 开关稳压电路测量与分析
9) 逆变器背光驱动电路测量与分析
10) 整机各电路检测实训
11) 液晶电视驱动程序考入实训
五.可完成实验、实训考核项目
实验项目一: 整机不工作三无故障，整流桥故障实训考核
实验项目二: 整流滤波450V电路故障考核
实验项目三: 电源光耦电路实训考核
实验项目四: 电源滤波电路故障实训考核
实验项目五: 无12V整机不工作故障实训考核
实验项目六: 背光源故障实训考核
实验项目七: 侍机5V稳压电路故障实训考核
实验项目八: 待机3.3V稳压电路故障实训考核
实验项目九: CPU核电源1.2V电路故障实训考核
实验项目十: CPU供电电路1.8V故障实训考核
实验项目十一:CPU振荡电路故障实训考核
实验项目十二:储存器电路故障实训考核（1）
实验项目十三:储存器电路故障实训考核（2）
实验项目十四:视频输入电路故障实训考核
实验项目十五:音频输入电路故障实训考核
实验项目十六:USB电路故障实训考核
实验项目十七:静音电路故障实训考核
实验项目十八:高频头电路故障实训考核（1）
实验项目十九:高频头电路故障实训考核（2）
实验项目二十:高频头供电故障实训考核
实验项目二十一:高频头电容漏电实训考核
实验项目二十二:高频头集成损坏故障实训考核
实验项目二十三:�？亟邮盏缏饭收鲜笛悼己�
实验项目二十四:按键电路故障实训考核
实验项目二十五:伴音电路故障实训考核（1）
实验项目二十六:音量控制电路故障实训考核
实验项目二十七:伴音电路集成损坏实训考核
实验项目二十八:伴音供电路故障实训考核
实验项目二十九:扬声器输出电路实训考核
实验项目三十:背光源亮有声无图实训考核
六.实验台配置清单：
序号
|
名称
|
单位
|
数量
|
备注
|
1
|
32寸液晶显示屏
|
只
|
1
|
|
2
|
铁质双层亚光喷塑实验台
|
台
|
1
|
|
3
|
液晶电视驱动板
|
块
|
3
|
|
4
|
PVG焊台
|
个
|
1
|
|
5
|
防静电电烙铁
|
把
|
1
|
|
6
|
数字万用表
|
台
|
1
|
|
7
|
高清EVD机
|
台
|
1
|
|
8
|
20M双踪示波器
|
台
|
1
|
自备或代购
|
9
|
贴片元件焊接练习板
|
套
|
5
|
|
10
|
实验指导书
|
本
|
1
|
|
