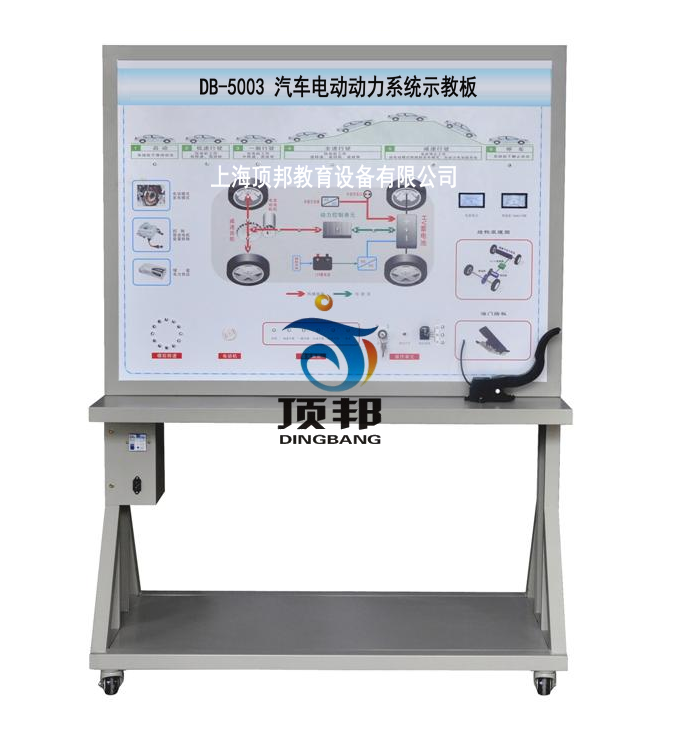

DB-5003 汽车电动动力系统示教板
一、概 述
本设备可展示汽车电动动力系统，模拟汽车电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示汽车电动动力系统工况。
二、结构组成
该设备由启动开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，加速度传感器、12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用操作手册等。
三、功能特点
1.该设备完整展示了汽车电动动力系统，可以动态模拟电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，还设有一台模拟电机用来演示电动机的工作状态。
3.示教板面板外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
4. 配套汽车多媒体教学软件（16合一）（投标时需现场演示十分钟，未演示者取消投标资格），适应所有的教材，内容丰富并可随意调取。合理地运用多媒体教学系统，可以很大程度上减轻老师讲课的工作量。内容分别是：1、汽车发动机构造与维修；2、汽车底盘构造与维修；3、汽车电器构造与维修；4、电控发动机原理与维修；5、自动变速器原理构造与维修；6、汽车空调构造原理与维修；7、汽车安全舒适系统原理构造与维修；8、汽车保养与维护；9、汽车车身构造与修复；10、汽车检测与故障诊断技术；11、汽车机械基��；12、汽车美容与装饰；13、汽车电学基础；14、汽车文化；15、汽车专业英语；16、汽车教学资源包。
四、模拟演示内容
1．可模拟运行汽车电动动力系统，展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2．操纵点火开关与调节开关，可模拟演示汽车电动动力系统的各工况工作过程。
3. 模拟电动动力系统启动工作过程
4. 模拟电动动力系统低速行驶工作过程
5. 模拟电动动力系统一般行驶工作过程
6. 模拟电动动力系统全速行驶工作过程
7. 模拟电动动力系统减速行驶工作过程
8. 模拟电动动力系统停车行驶工作过程
9. 模拟电动动力系统制动回收工作过程
五、技术规格
1.外接电源：交流220V±10% 50Hz(充电工况）
2.工作电压：220V
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
5.工作温度：-40℃～+50℃
6.设备颜色：标准7032等
7.设备钢管：40*40*3mm
8.设备机柜：1.5mm冷板冲压成形，背面设置维修门；
9.移动脚轮：100*60mm
六、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 原理面板 | 彩色原理图/4mm铝塑板UV平板喷绘 | 套 | 1 |
| 2 | 启动开关 | 配套 | 套 | 1 |
| 3 | 油门踏板 | 配套 | 套 | 1 |
| 4 | 档位开关 | 配套 | 套 | 1 |
| 5 | 制动开关 | 配套 | 套 | 1 |
| 6 | 数字转速表 | 配套 | 套 | 1 |
| 7 | 电流指示表 | 配套 | 套 | 1 |
| 8 | 发光二极管闪光灯灯条 | 配套 | 套 | 1 |
| 9 | 电子油门踏板 | 配套 | 套 | 1 |
| 10 | 模拟电机 | 配套 | 套 | 1 |
| 11 | 12V开关电源 | 配套 | 套 | 1 |
| 12 | 继电器 | 配套 | 套 | 1 |
| 13 | 保险丝盒 | 配套 | 个 | 1 |
| 14 | 故障设置和考核系统 | 配套 | 套 | 1 |
| 15 | 移动台架(带自锁脚轮装置) | 1240×600×1700mm(长×宽×高) | 台 | 1 |
| 16 | 教师手册 | 配套 | 套 | 1 |
| 17 | 合格证与保修卡 | 配套 | 套 | 1 |
