DB-102 气动PLC控制实训装置
气动-PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器(PLC)学习及其基本应用实验等，是机电完美结合的典型实验设备。该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》《气动控制技术》《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。

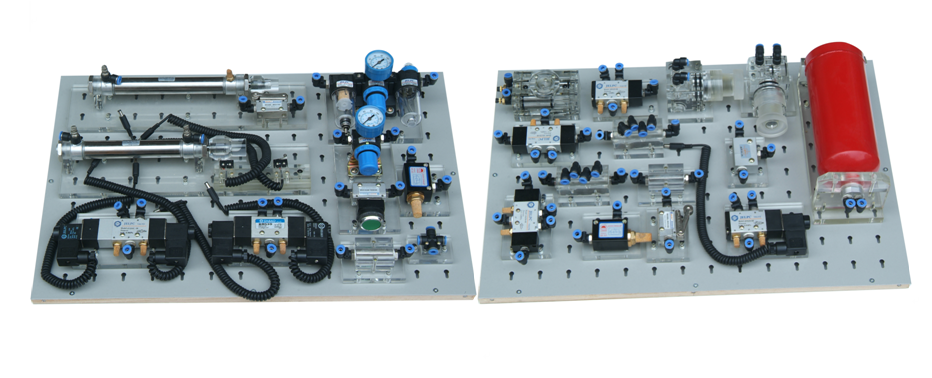

气动元件
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：三菱FX1S－20MR主机 12输入8输出（继电器输出方式）
4、空气压缩机（基本配置小型机） 电机功率：250W 电源：AC220V
5、公称容量：10L
6、额定输出气压0.7Mpa
7、实训装置外型尺寸：1500mm×600mm×1700mm
二、主要特点
1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、配备工业常用气动元件，且均配有过渡底板，可方便、随意地将元件安插在实训面板上（面板为"网板型"铁板冲压成型）�；芈反罱硬捎每旎唤油罚鸾臃奖憧旖�。
3、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载�；せ芈�
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
