DB-JDW12 中央空调实训考核装置（网络型）
一、产品概述
DB-JDW12型中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX2n-48MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行�？盏鞯脑诵胁问筛骼啻衅鹘胁杉⑼üㄐ抛芟咚腿爰扑慊�，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行�；び肴粘Ｎげ僮骺己�
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
12、具有自动溢水保护系统
（二）配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全�；ぃ壕哂薪拥乇；�，漏电�；�，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
6、制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、电加热器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（1）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行�？盏鞯脑诵胁问筛骼啻衅鹘胁杉�，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX2N-48MR
4、变频器：三菱FR-S540E-0.75K-CH
5、触摸屏：5.7英寸彩色触摸屏
（2）软件配置
2、PLC编程软件，配套PLC实训程序及实训指导书。

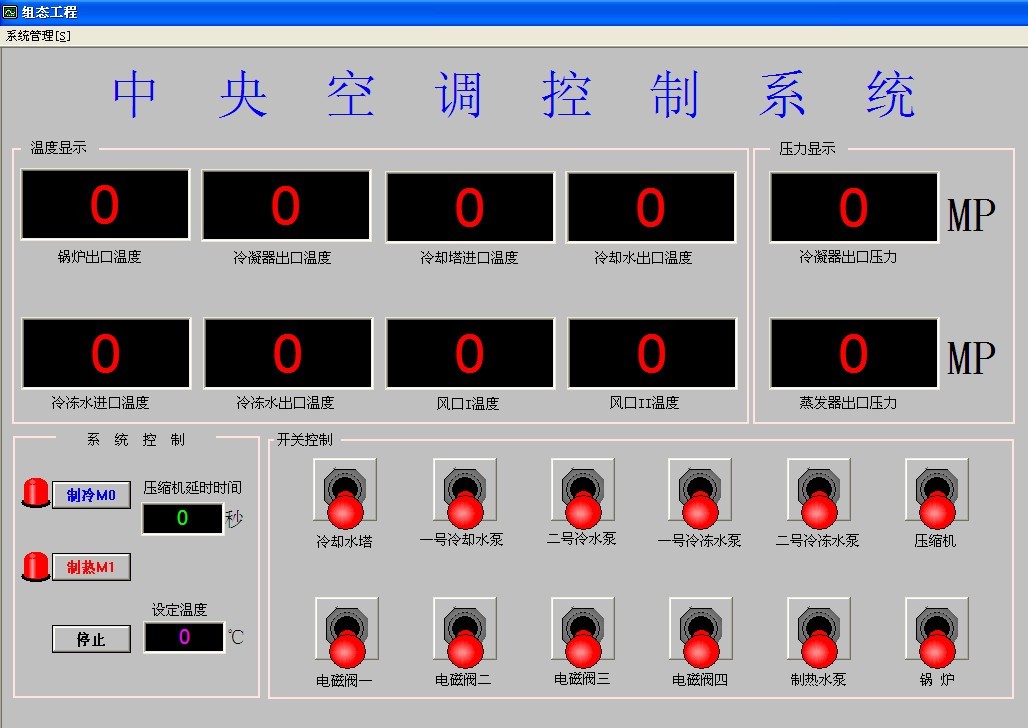

3、中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。 教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
（1）通讯配置
可以实现多台电脑联网控制系统。
（2）工具仪表配置
1、品牌台式微机1台 （校方自备）
2、数字万用表1个
3、装配工具1套
(三)、中央空调配置清单
| 编号 | 名称 | 单位 | 数量 | 详细参数指标 |
| 1 | 压缩机 | 台 | 1 | 2HP R22 50HZ 220V |
| 2 | 起动器 | 只 | 1 | 50UF |
| 3 | 储液器 | 个 | 1 | R22 1KG |
| 4 | 冷凝器 | 只 | 1 | 螺旋式 |
| 5 | 手阀 | 只 | 2 | 1/4 |
| 6 | 高低压表 | 只 | 2 | 低压表:-0.1～1.8Mpa, 高压表:-0.1～3.8Mpa |
| 7 | 膨胀阀 | 只 | 1 | RF22 Φ3 -60℃～10℃ |
| 8 | 风机 | 个 | 1 | ～220V |
| 9 | 风管组件 | 套 | 1 | 内装过滤器、蒸发器、风机等 |
| 10 | 热水泵 | 台 | 2 | ～220V 50HZ 300W 扬程35米 |
| 11 | 冷水泵 | 台 | 2 | ～220V 50HZ 370W 扬程32米 |
| 12 | 电磁阀（液） | 只 | 1 | Ф10m 220V |
| 13 | 蒸发器 | 只 | 1 | 螺旋式 |
| 14 | 过滤器 | 个 | 1 | Ф10 R22 |
| 15 | 视液镜 | 个 | 1 | Ф10 |
| 16 | 温控器 | 只 | 1 | ～220V 50HZ设定温度范围：5℃~35℃ |
| 17 | ||||
| 18 | 热电偶 | 只 | 8 | K型 |
| 19 | 工作原理模拟演示板 | 块 | 1 | 彩色LED动态演示 |
| 20 | 模拟房间 | 套 | 1 | 1200mm×1200mm×1800mm |
| 21 | 模拟锅炉 | 套 | 1 | 40L 1500W内胆额定压力0.7mpa |
| 22 | 冷却塔 | 个 | 1 | 3T |
| 23 | 水箱 | 套 | 2 | 透明 |
| 24 | 支撑框架 | 套 | 1 | 钢质 |
| 25 | 控制柜 | 台 | 1 | 内装PLC、变频器、交流接触器、控制开关等 |
| 26 | 连接线 | 条 | 1 | 航空插 |
| 27 | 考核软件 | 套 | 1 | 中央空调控制实训，可设置15个故障 |
| 28 | 实验操作指导书 | 套 | 1 | |
| 29 | 电脑小推车 | 张 | 1 | 喷塑钢结构 |
| 30 | PLC | 台 | 1 | FX2N-48MR |
| 31 | 变频器 | 台 | 1 | 三菱FR-S540-0.75K-CH |
| 32 | 触摸屏 | 台 | 1 | 5.7英寸彩色触摸屏 |
| 33 | 温度采集模块 | 块 | 2 | 三菱FX2N-4AD |
| 34 | 压力采集�？� | 块 | 1 | 三菱FX2N-2AD |
| 35 | 变频调速模块 | 三菱FX2N-2DA | ||
| 36 | 压力传感器 | 个 | 2 | 量程范围：低压0～0～1.6Mpa、高压0～3.8Mpa |
| 37 | 服务器 | 套 | 1 | 16口，网络 |
| 38 | 智能答题系统 | 套 | 1 | 含学生答题器及网络安装 |
| 39 | 赠送装配维修工具1套 | 套 | 1 | 一字、十字螺丝刀、尖嘴钳、斜口钳、相应3种扳手等 |
| 40 | 万用表 | 只 | 1 | 数字 |

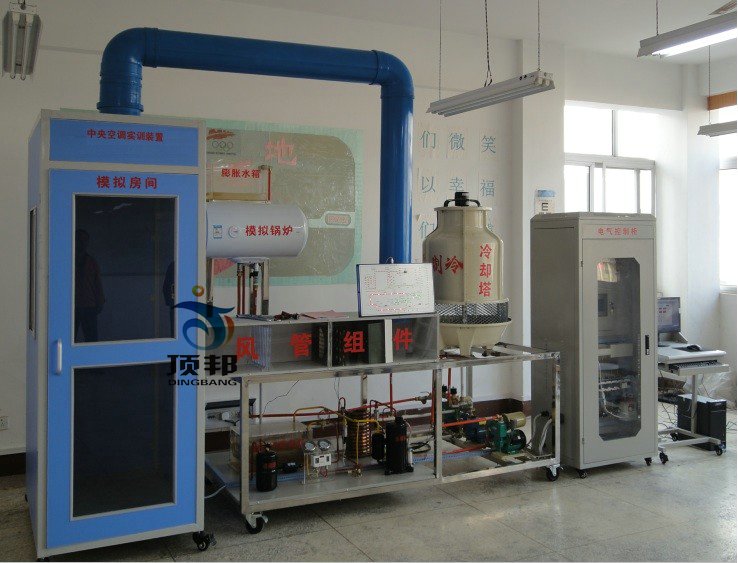

(四)、DB-JDW12型中央空调实训考核台（网络型）系统构成图
