传感器系统是一个复杂的网络，它利用传感元件来感知信息，并按照一定的规律将这些信息转换为电信号或其他形式的信号输出。此外，传感器系统还负责对这些信号进行一定程度的处理与传输。传感器系统在多个领域有着广泛的应用，以下是其一些关键特性和应用领域的简要介绍：
工作原理与特性：
智能传感器处理平台的发展：这一概念最早在二十世纪八十年代提出，并经历了多个发展阶段。现代传感器系统采用智能驱动软件对传感器采集的数据进行自动修正、自动校准等处理，提高了其智能化水平。
传感器工艺过程：智能式压力传感器是基于电子压阻效应以及微电子技术制造而成，具有良好的数据采集性能、高灵敏度和高自动化程度。
通讯�？椋何耸迪衷冻檀捅镜厥莺驮冻炭刂泼畹慕邮�，智能传感系统需要用到通讯�？�。这通常通过现场总线等网络形式，以及软件或硬件方式实现网络接口。
应用领域：
智能仿生感觉传感系统应用与医学：通过对生物体的结构和有机分子进行研究，设计和改进传感器，使其能够修复或替代人体受损的感受器官，如人工鼻、人工眼睛等。
汽车安全囊系统：智能传感系统被用于汽车安全囊系统，包括电路连接器、控制系统、加速度传感器以及气囊等组成部分，以提高行车安全性。
随着科技的进步，传感器系统正不断发展和完善，其在各个领域的应用也将更加广泛和深入。未来，随着新材料、新工艺和新技术的不断涌现，传感器系统的性能和功能将进一步得到提升，为人们的生活和工作带来更多便利。
DB-CSY930 传感器系统实验箱
DB-CSY930传感器系统实验箱是在本公司多年生产传感技术教学实验仪器的基础上，根据院校实验室的实际情况，为适应不同类别、不同层次的专业需要，最新主推的手提式传感器实验仪。
DB-CSY930传感器系统实验箱主要用于各大、中专院校开设的“传感器原理”“自动检测技术”“非电量电测技术”“工业自动化仪表与控制”“机械量电测”等课程的实验教学。
DB-CSY930传感器系统实验箱采用的传感器大部分是工业结构，便于学生加强对书本知识的理解，并在实验过程中，通过信号的拾取，转换，分析，培养学生作为一个科技工作者具有的基本操作技能与动手能力。
一、实验箱组成

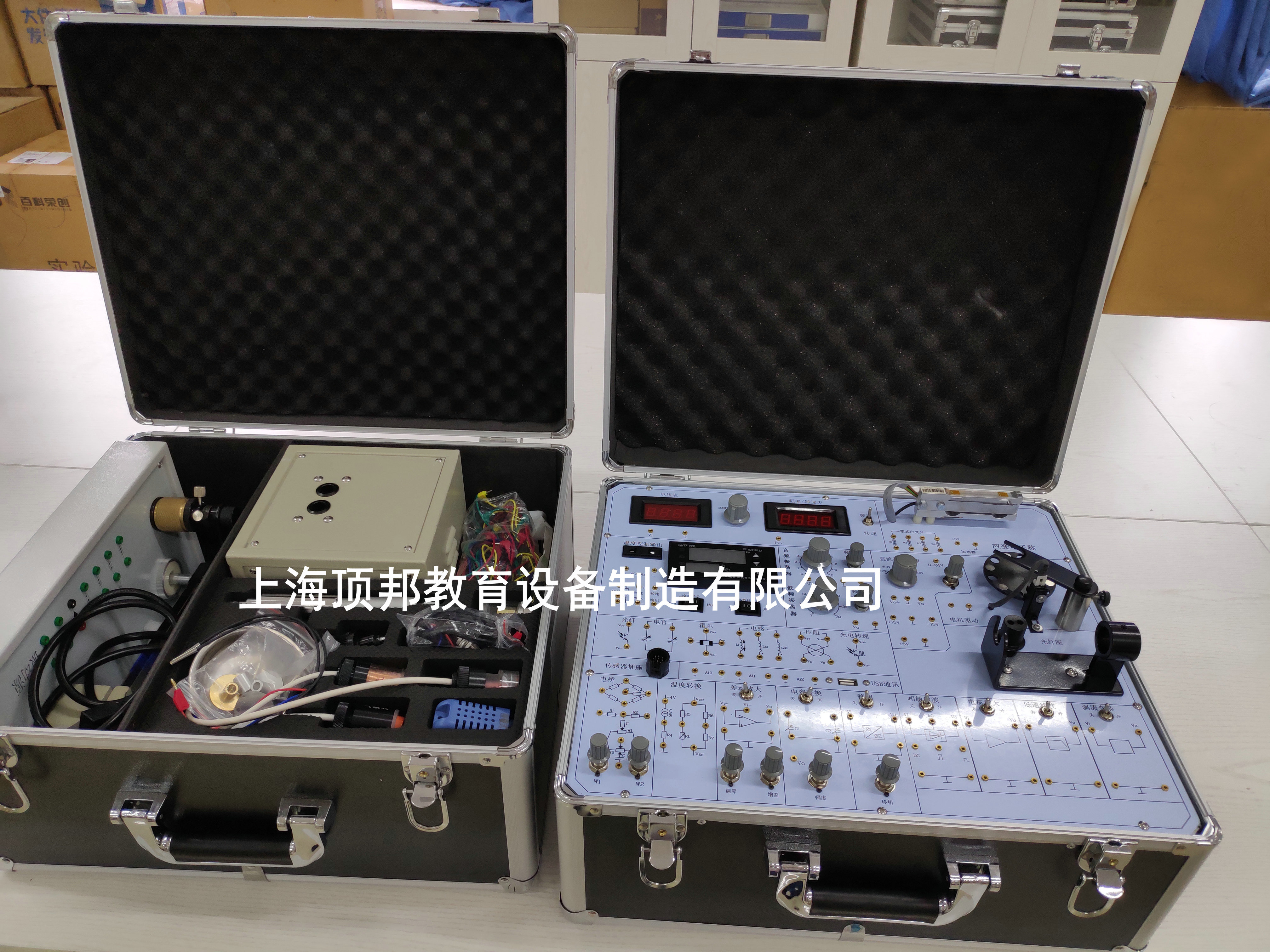

DB-CSY930传感器系统实验箱由主板、信号源、传感器、数据采集卡及处理软件等各部分组成。是真正意义上的箱式结构。图片仅供参考。
1、主板部分
提供高稳定的±15V、＋5V、±4V、＋1.2V~＋12V可调八种直流稳压电源；面板上还装有电压、频率显示表。 音频信号源（音频振荡器）1KHz~10KHz（可调）；低频信号源1Hz~30Hz(可调)；智能调节仪表；RS232计算机串行接口。
2、信号源
加热源＜200℃室温到200度。
振动源 1 Hz~30Hz；
转动源 0~2400r/min
气压源 0—30Kp
3、传感器：详见下表（共十九种传感器）
4、数据采集卡及处理软件：详见（六、V9.0数据采集卡及处理软件的特点）
5、实验箱：专用实验箱尺寸为515×420×185(mm)。输入电源：AC220V 50Hz稳压系数：±1%；电压纹波：≤10mV；非线性误差：≤4%；测量精度：≤1%
二、产品特点
1、结合了多种传感器实验仪器的各自优点，传感器的结构已从原理型转向工业检测传感器，传感器已由定性转向定量，有较高的精度，更便于计算机做实验的特性分析。不但传感器采用开放式设计，而且电路部分也采用开放式设计方便教学与研究。
2、仪器配温度源等加热装置。整个仪器采用手提式箱式结构，便于管理，实验完成后，便于保管存放。
3、各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设制有保护点路，确保学生在误操作后不会损坏设备并保证学生的安全。
4、电桥：
用于组成应变电桥，提供组桥插座，标准电阻和交，直流调平衡网络。
差动放大器：
通频带0-10kHz，可接成同相，反相，差动输入结构，增益为1-100倍的直流放大器。
电容变换器：
由高频振荡，放大和双T电桥组成的处理电路。
电压放大器：
增益约为5 倍，同相输入，通频带0-10KHz
移相器：
允许最大输入电压10Vp-p，移相范围≥±45°（5kHz时）
相敏检波器：
可检波电压频率0-10kHz，允许最大输入电压10Vp-p，极性翻转整形电路与电子开关构成的检波电路。
电荷放大器：
电容反馈型放大器，用于放大压电传感器的输出信号。
低通滤波器：
由50Hz陷波器和RC滤波器组成，转折频率35Hz。
涡流变换器：
输出电压≤∣8∣V（探头离开被测物）。变频式调幅变换电路，传感器线圈是振荡电路中的电感元件。
光电变换座：
由红外发射、接收管组成。
转动转速测量单元
由测速电机、码盘、光电传感器组成可调转速0---2400转/分。
温度测量单元
加热电热器、PT100，楞冷却风扇组成，加热时可设定温度。
电路�；さピ河芍绷鞯缭幢；は低�，信号源信号发生器�；さ缏纷槌伞�
高精度温度调节仪表（控制精度±0.5℃，转速控制精度千分之一）；电压显示200mA~20V三档切换；RS232、485接口计算机串行接口。
三、产品技术指标
| 序 号 | 传感器名称 | 量 程 | 线 性 | 变换电路 |
| 1 | 电阻应变式传感器 | 0－200g | ±1% | 应变电桥电路单元 |
| 2 | 扩散硅压力传感器 | 4-20kpa | ±1% | 差动放大电路 |
| 3 | 差动变压器 | ±4mm | ±2% | |
| 4 | 电容式传感器 | ±2.5mm | ±3% | 电容变换电路 |
| 5 | 霍尔式位移传感器 | ±1mm | ±3% | 集成运放电路 |
| 6 | 霍尔式转速传感器 | 2400转/分 | ±0.5% | 内置式霍尔电路 |
| 7 | 磁电式传感器 | 2400转/分 | ±0.1% | |
| 8 | 压电式传感器 | 10k | 电荷变换电路 | |
| 9 | 电涡流位移传感器 | 1mm | ±2% | 涡流变换电路 |
| 10 | 光纤位移传感器 | 1mm | ±5% | 光纤收发处理电路 |
| 11 | 光电转速传感器 | 2400转／分 | ±0.5% | 放射式测速电路 |
| 12 | 集成温度传感器 | 常温-150℃ | ±4 % | 温度测量电路 |
| 13 | Pt100铂电阻 | 常温-200℃ | ±4% | 温度测量电路 |
| 14 | K型热电偶 | 常温-200℃ | ±4% | 温度测量电路 |
| 15 | E型热电偶 | 常温-200℃ | ±4% | 温度测量电路 |
| 16 | 气敏传感器 | 50-2000PPm | 对酒清敏感内置式 | |
| 17 | 湿敏传感器 | 10－95%RH | 湿敏内置式处理电路 | |
| 18 | PN结 | 0--100℃ | 电压变换电路 | |
| 19 | NTC热敏电阻 | 20℃时，电阻为10K | 电压变换电路 | |
| 20 | 12位AD采集 | 虚拟仪器、波形、线性分析 | 数据曲线分析、提交实验报告 |
四、实验项目
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．磁电式原理分析
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的
特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验*
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案*
30． 集成温度传感器的温度特性实验
31． 铂电阻温度特性实验
32．K型热电偶测温实验
33． E型热电偶测温实验
34．对酒精敏感的气敏传感器的原理实验
35. 湿度传感器的实验
36. PN结温度传感器测温实验
37．NTC热敏电阻性能实验
38．数据采集系统实验（静态举例）
39. 数据采集系统实验（动态举例）
备注：带*号实验为思考实验，由学生自己动手手组建。
1．金属箔式应变片单臂电桥性能实验
2．金属箔式应变片半桥性能实验
3．金属箔式应变片全桥性能实验
4．金属箔式应变片单臂、半桥、全桥性能比较实验
5．金属箔式应变片温度影响实验
6．直流全桥的应用——电子秤实验
7．交流全桥的应用——振动测量实验
8．扩散硅压阻压力传感器的压力测量实验
9．差动变压器的性能实验
10．激励频率对差动变压器特性的影响实验
11．差动变压器零点残余电压补偿实验
12．差动变压器的应用――振动测量实验
13．电容式传感器的位移特性实验
14．电容传感器动态特性实验
15．直流激励时霍尔式传感器的位移特性实验
16．交流激励时霍尔式传感器的位移特性实验
17．霍尔测速实验
18．磁电式转速传感器的测速实验
19．磁电式原理分析
20．压电式传感器测振动实验
21．电涡流传感器的位移特性实验
22．被测体材质对电涡流传感器的特性影响实验
23．被测体面积大小对电涡流式传感器的
特性影响实验
24．电涡流传感器测量振动实验
25．电涡流传感器测转速实验*
26．光纤传感器的位移特性实验
27．光纤传感器测量振动实验
28．光电转速传感器的转速测量实验
29．利用光电传感器测转速的其它方案*
30． 集成温度传感器的温度特性实验
31． 铂电阻温度特性实验
32．K型热电偶测温实验
33． E型热电偶测温实验
34．对酒精敏感的气敏传感器的原理实验
35. 湿度传感器的实验
36. PN结温度传感器测温实验
37．NTC热敏电阻性能实验
38．数据采集系统实验（静态举例）
39. 数据采集系统实验（动态举例）
备注：带*号实验为思考实验，由学生自己动手手组建。
