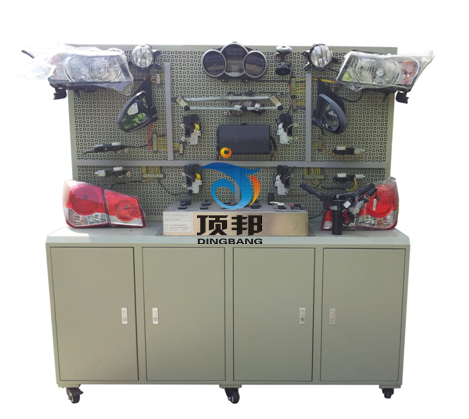

DB-6112 科鲁兹全车电器接线考核综合实训台
科鲁兹全车电器接线考核综合实训台采用科鲁兹全车电器系统的真实元器件制作，包括灯光�？�、仪表�？�、发动机电控�？椤⒊涞缒？�、起动�？椤⒁粝炷？椤⒂旯文？椤⒊荡爸锌厮缍笫泳的？�，培养学生动手搭接线路、分析电路和排除电路故障的能力。
二.功能特点
1.冷板冲压成形的网孔式实训板安装真实原车材料,系统元器件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关，可真实演示汽车电器各系统的工作过程。
3.设备经特殊工艺喷涂底漆处理；线束与接线检测端子外露；学员可直观对照实物，认识和分析汽车整车电器各系统的工作原理。
4网孔实训板上有接线检测端子，学生可对照电路原理图进行各个模块的线路连接实训，以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：最大限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.�？榻峁梗赫迨�;
7.各模块的线路难易程度不同，教师可根据�？橄呗返哪岩壮潭榷匝胁煌燃兜氖笛悼己�；
8.整体台架带有滚轮，方便设备的移动。
9.无原理图板设计,更加接近真实车辆电器维修情境的训练。
三.技术规格
考核形式：接线式
电源电压：220V交流、50HZ
工作电压：12V
外形尺寸（约）：2000×700×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四.基本配置（每台）
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 面板 | 装有各种检测端子以及彩色电路图 | 套 | 1 |
| 2 | 发动机控制电脑(ECU) | 原车 | 套 | 1 |
| 3 | 诊断座 | 原车 | 个 | 1 |
| 4 | 点火开关 | 原车 | 个 | 1 |
| 5 | 组合仪表 | 原车 | 套 | 1 |
| 6 | 组合开关 | 原车 | 套 | 1 |
| 7 | 左右前大灯总成 | 原车 | 套 | 1 |
| 8 | 左右前雾灯 | 原车 | 套 | 1 |
| 9 | 左右转向灯 | 原车 | 套 | 1 |
| 10 | 左右转向边灯 | 原车 | 套 | 1 |
| 11 | 左右组合尾灯 | 原车 | 套 | 1 |
| 12 | 牌照灯 | 原车 | 套 | 1 |
| 13 | 高位刹车灯 | 原车 | 个 | 1 |
| 14 | 灯光开关 | 原车 | 套 | 1 |
| 15 | 刹车灯开关 | 原车 | 套 | 1 |
| 16 | 倒车灯开关 | 原车 | 套 | 1 |
| 17 | 危险灯开关 | 原车 | 套 | 1 |
| 18 | 线束 | 上海顶邦 | 套 | 1 |
| 19 | 雨刮总成 | 原车 | 套 | 1 |
| 20 | 雨刮控制器 | 原车 | 个 | 1 |
| 21 | 喷水电机 | 原车 | 套 | 1 |
| 22 | 喷水壶 | 原车 | 套 | 1 |
| 23 | 喇叭 | 原车 | 个 | 2 |
| 24 | 喇叭继电器 | 原车 | 个 | 1 |
| 25 | X触点继电器 | 原车 | 个 | 1 |
| 26 | 雾灯继电器 | 原车 | 个 | 1 |
| 27 | 无分电器点火系统 | 含点火器总成、火花塞、曲轴位置传感器 | 套 | 1 |
| 28 | 模拟喷油嘴指示灯 | 套 | 1 | |
| 29 | 燃油泵继电器 | 原车 | 个 | 1 |
| 30 | 燃油泵指示灯 | 原车 | 个 | 1 |
| 31 | 曲轴位置传感器及信号轮 | 原车 | 套 | 1 |
| 32 | 电动窗主开关 | 原车 | 套 | 1 |
| 33 | 左右前车门电脑 | 原车 | 个 | 1 |
| 34 | 舒适电脑 | 原车 | 个 | 1 |
| 35 | 右前门锁电机 | 原车 | 套 | 1 |
| 36 | 左右后电动窗电机 | 原车 | 套 | 1 |
| 37 | 左右后电动窗开关 | 原车 | 套 | 1 |
| 38 | 左右后门锁电机 | 原车 | 套 | 1 |
| 39 | 汽车音响总成 | 原车 | 套 | 1 |
| 40 | 扬声器 | 6"，200W | 对 | 1 |
| 41 | 起动机总成 | 原车 | 台 | 1 |
| 42 | 发电机总成 | 原车 | 台 | 1 |
| 43 | 三相异步电动机 | YT 100L1-4 | 台 | 1 |
| 44 | 蓄电池 | 12V 45Ah | 台 | 1 |
| 45 | 保险丝盒 | 个 | 2 | |
| 46 | 电源总开关 | 50A | 个 | 1 |
| 47 | 移动台架(带自锁脚轮装置) |
2000×700×1700mm(长×宽×高) 底座带工具柜 |
台 | 1 |
| 48 | 实验插接线 | 套 | 1 | |
| 49 | 教师手册 | 套 | 1 | |
| 50 | 合格证与保修卡 | 套 |
1 |
