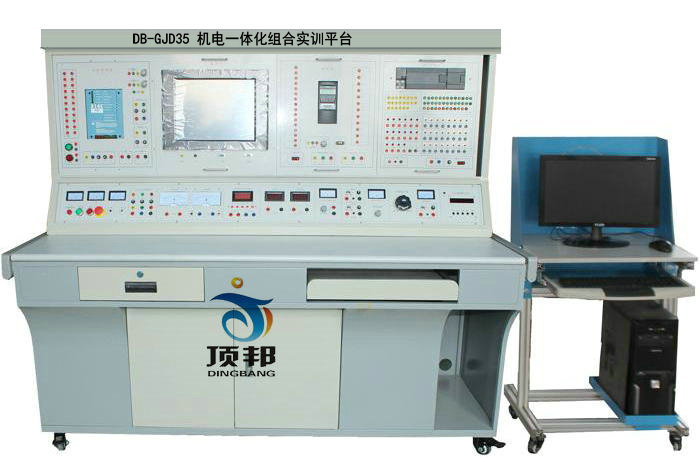

DB-GJD35 机电一体化组合实训平台
技术性能及配置：
1. PLC实训台。 外形尺寸：大约160cm×70cm×157cm。
实训台为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
2. 实训屏1台：实训屏大小10.1”TFT,分辨率1024*600。
3. 通讯线 SC-09通信编程电缆 1 条。
4. USB触摸屏通讯线 1 条。
5. 主机实训模块 三菱FX1N-40MT+FXON-3A 1 块。
6. 通讯�？� FX1N-485BD 1 块。
7. PLC实训�？� 实训�？�1（音乐喷泉/抢答器/直线运动) 1 块。
8. 变频器模块D720 0.4KW(日本三菱) 1 块。
9. 触摸屏实训模块 MCGS 7062(北京昆仑通态) 1 块。
10. 单片机�？� 单片机实训挂箱 1 块。
11. 伺服�？� 含伺服驱动器SD15MT及伺服电机 1 套。
12. 电机及电机导轨 三相鼠笼式异步电动机380V 1 台。
13. 电机导轨、1024编码器、转速表 1 套。
14. 散件 交流接触器 3 个。
15. 时间继电器 1 个。
16. 按钮 3 个。
17. 交流指示灯 3 个。
18. 热继电器 2 个。
19. 安装塑料件 若干个。
20. 软件 演示板原程序及三菱编程软件 1 套。
21. 触摸屏软件。
22. MCGS组态软件。
23. 单片机仿真软件。
24. 单片机演示源程序 。
25. PLC连接线 红色100CM Φ4 30条。
26. 配套专用工具一套。
27. 输入电源: 三相四线(或三相五线) ～380V±10% 50Hz。
28. 工作环境: 温度-10℃～+40℃相对湿度＜85%（25℃）海拔＜4000m。
29. 装置容量：＜2.0kVA。
30. 配套通用电工实训系统，适应所有的教材，内容丰富并可随意调取。
31.提供生产厂家的授权和售后服务承诺。
可完成的实验内容:
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）。
2.PLC仿真实训。
3.数码显示控制。
4.抢答器控制（优先级、数值运算，具有声效功能）。
5.天塔之光控制（闪烁、发射、流水型）。
6.音乐喷泉控制（具有声效功能）。
7.十字路口交通灯控制。
8.水塔水位控制。
9.自动送料装车系统控制。
10.四节传送带控制。
11.装配流水线控制。
12.多种液体混合装置控制。
13.自控成型机控制。
14.机械手控制。
15.三层电梯控制。
