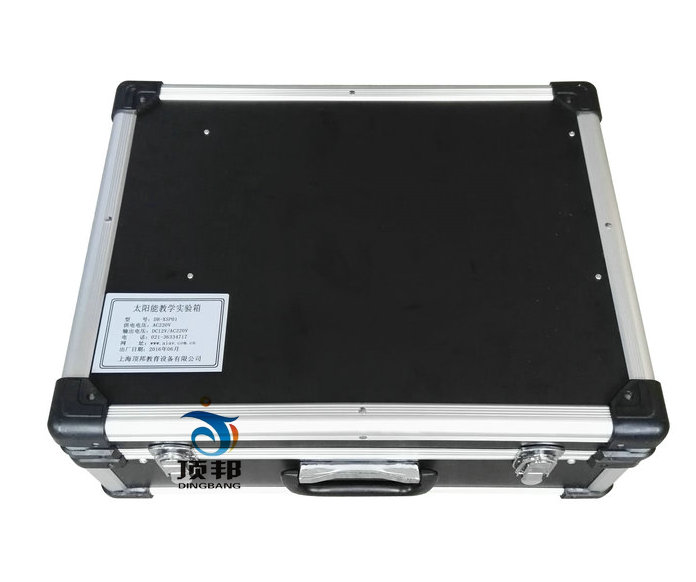

DB-XSP01 太阳能教学实验箱
太阳能教学实验箱是面向职业院校实验教学需求研制，帮助学生理解太阳能光伏发电原理，学习太阳能光电转换的实际工程应用。
太阳能教学实验箱是一个太阳能光伏供电系统，通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能，再通过控制器对12V蓄电池充电，同时也对后面的逆变器供电，逆变器将12V直流电转变为220V交流电，供给各种负载使用。
产品说明：
一、产品介绍：
太阳能教学实验箱是面向职业院校实验教学需求研制，帮助学生理解太阳能光伏发电原理，学习太阳能光电转换的实际工程应用。
二、装置功能
本系统是一个太阳能光伏供电系统，通过它可以为太阳能电池、控制器和正弦波逆变器工作原理提供一个实用的教学、试验、演示平台。其工作流程是先由太阳能电池组件将太阳能转换为低压直流电能，再通过控制器对12V蓄电池充电，同时也对后面的逆变器供电，逆变器将12V直流电转变为220V交流电，供给各种负载使用。
三、技术参数
1、太阳能电池组件：
| Pm | 10W |
| Vmp | 18.0V |
| Imp | 0.56A |
| Voc | 22.30 |
| Isc | 0.60A |
2、蓄电池容量：12V/7AH
3、太阳能控制器
额定输出电压、电流：12V/2A;
蓄电池过充�；ぃ�14.40±0.2V，恢复13.8±0.2V
蓄电池过放�；ぃ�10.80±0.2V，恢复12.5±0.2V
两种输出模式：普通开/关模式、光控开/关模式
4、逆变器
额定输入电压：10~15V
额定输出电压：AC220V±10%，50Hz±3Hz；DC5V
输出波形：正弦波
额定输出功率：150W
低压关断：9V~10V
过压关断：14.5~15.5
温度�；ぃ�≥65℃
转换效率：>90%
�；すδ埽汗�、过压、短路、低压、高温、反接
5、输入电压：AC220V/50Hz
6、工作环境：0℃~40℃，≤85%RH
7. 尺寸：46 CM *35 CM *16CM
8. 重量：约9.5KG
四、实验内容
1、太阳能电池光伏能量转换实验
2、环境对光伏转换影响实验
3、太阳能电池直接负载实验
4、控制器工作原理实验
5、控制器的过冲�；な笛�
6、控制器的过放�；な笛�
7、控制器的两种输出模式实验
8、逆变器的低压�；な笛�
9、逆变器的过压�；な笛�
10、逆变器输出实验
11、太阳能光伏系统电器负载实验
12、光伏控制型太阳能系统发电实验
使用说明
1、使用前，请先连接好实验箱供电电源，该电源只供仪表供电和模拟电源换用，电源接口在实验箱后面，将电源插头插入即可；电源接通后，各仪表显示“000”
2、连接好外接太阳能电池组件；
控制器接线顺序：1、蓄电池 2、直/交流负载 3、太阳能板
负载可以是直流阻性负载、直流感性负载，也可与逆变器直流端相接，经逆变后输出36V交流电，供其它交流负载实验用电。
4、实验箱包含测量仪表：直流电压表、直流电流表、交流电压表和交流电流表，可根据不同实验内容及要求，接于电路中；
5、实验箱包含12V/7.2AH蓄电池：实验时用A2实验线与控制器蓄电池正、负极相连接，
实验箱内设置DC-AC逆变装置，可将直流12V电转换成交流220V，供负载使用；
实验箱设置有电源直接输出和模拟输出功能，直接输出时蓄电池通过过接线端子直接对控制器或逆变器供电，模拟输出时，配合“PV”“BAT”两只旋钮可完成蓄电池过压、欠压，光控等功能实验；输出电压调整范围为0.8～20V，电流0.5A，也可将旋钮拨至“模拟输出”位置，对蓄电池进行充电。
6、实验过程中，可将直流电压表并接于太阳能电池或蓄电池接口或控制器输出端，直流电流表串接于控制器输出端与，完成光伏相关实验和数据采集。
7、实验箱自带USB供电输出端口，在逆变系统工作时，该端口输出直流5V电源，可对手机等设备进行充电。
