实验一 EDA实验箱 ADC0809模数转换实验
一、实验目的：实验一 EDA实验箱 ADC0809模数转换实验
1，了解使用计算机接口芯片ADC0809与PLD构筑系统。
2，了解ADC0809转换时的工作时序
二、实验原理

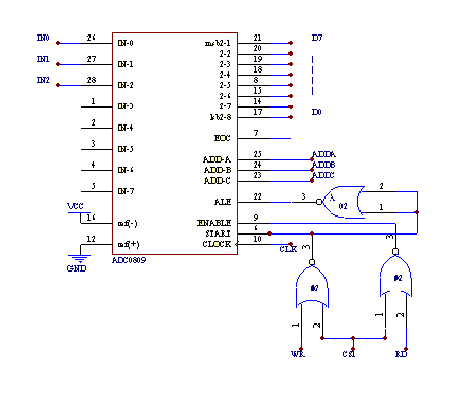

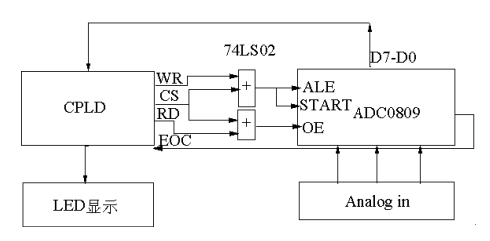

根据ADC0809的工作时序、上图ADC0809硬件原理以及下图的设计原理，对CPLD进行编程，使其产生WR、CS、RD、EOC控制信号，对ADC0809进行控制，通过选择通道，将模拟电压量（由实验装置上的电位器产生）输入，进行转换。转换结果(D0～D7)送CPLD，然后通过LED数码管显示其数字量。
三、实验连线
3→500KHZ；CLK→500KHZ；ADDA～ADDC→电平开关（选择通道IN0～IN2）；WR→6；7→低电平；RD→8；EOC→9；CS1→10；L1→81；L2→80；Z8→JX1；Z5→JX0；并将电位器输出接IN0-IN2通道。转换结果送LED显示。
四、实验说明
CS、RD、WR，EOC：ADC0809的控制信号；
DIN（0）--DIN（7）：转换结果送CPLD；
NINTR：转换结束标志；
RST：系统复位；
SELOUT（0）--SELOUT（1）：位选择；
SEGOUT（0）--SEGOUT（7）：段码；
五、程序清单（见光盘文件夹EP1K30P/adc0809.vhd）
