空气处理机组的风机盘管表冷器，通过里面流动的空调冷冻水（冷媒水）把流经管外换热翅片的空气冷却，风机将降温后的冷空气送到使用场所供冷，冷媒水从表冷器的回水管道将所吸收的热量带回制冷机组，放出热量、降温后再被送回表冷器吸热、冷却流经的空气，不断循环。
喷水室是一种多功能的空气调节设备，可对空气进行加热、冷却、加湿及减湿等多种处理。喷水室由喷嘴、喷水管路、挡水板、集水池和外壳等组成�？掌肱缢夷�，喷嘴向空气喷淋大量的雾状水滴，空气与水滴接触，两者产生热、湿交换，达到所要求的温、湿度。喷水室的优点是可以实现空气处理的各种过程；主要缺点是耗水量大，占地面积大，水系统复杂，水易受污染，目前在舒适性空调中应用不多。工程中选用的喷水室除卧式、单级外，还有立式、双级喷水室。

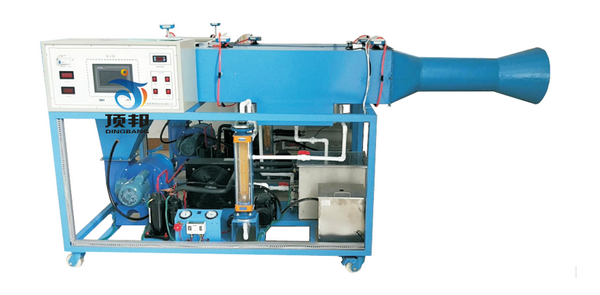

DB-JD98 表冷器喷水室性能测定实验台
一、产品应用范围：了解喷水室及空气表冷器的组成，通过实验加深对直接接触式和表面式热湿交换设备性能的区别，掌握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测定方法。
本实验系统采用采用优质传感器和检测仪表采集蒸汽压缩式制冷循环过程中的温度、压力、流量、压缩机功率、电流、等状态参数，经自行研制的数据采集板卡连接到计算机，基于面向对象技术开发的具有实时性高，界面设计人性化等特点的测控软件实现热力循环过程实时动态显示、性能参数测试和计算，构成具有检测、分析、记录、测试、绘图等多功能一体化系统�；诨⌒突�，增加如下内容：学生设计型与创新型实验。
1工作环境温度： 0-40℃。
2工作环境湿度：< 80% (无冷凝)。
3电源：单相220V，50 Hz。
4、压缩机：1000W，制冷量 2730W 品牌：日立
5、水泵：自吸式喷射泵，Q＝4.2m3/h，H=35m，N= 370W，电压220V ，50Hz
6、离心通风机：电机功率350W 电压220V 风量2850m3/h全压490Pa 转速1400r/m 低噪音风机
7、制冷剂：R22
8、风速度可调整。
三 、技术及性能参数：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数显电流电压表、压力传感器
四、配置表
| 序号 | 名称 | 规格 | 数量 | |
| 1 | 压力传感器500P | 4-20MA | 2套 | |
| 2 | 压力传感器30P* | 4-20MA | 1 | |
| 3 | 风速传感器 | 4-20MA | 3套 | |
| 4 | 温湿度传感器 | 4-20MA | 3套 | |
| 5 | PT100变送器 | 4-20MA | 2套 | |
| 6 | 触摸屏7寸 | 1套 | ||
| 7 | 4-20MA模拟量 | 16通道 | 1套 | |
| 8 | 取压嘴 | 12套 | ||
| 9 | 流量计 | 转子 | 1套 | |
| 10 | 离心风机 | 0.35KW | 1套 | |
| 11 | 电机调速度器 | 1套 | ||
| 12 | 压缩机 | 1.5 | 1套 | |
| 13 | 蒸发器 | 1.5水箱式 | 1套 | |
| 14 | 冷凝器 | 1.5 | 1套 | |
| 15 | 表冷器 | 水冷排 | 1套 | |
| 16 | 冷凝风扇 | 300吸风220V | 1套 | |
| 17 | 高压表 | 1.8 | 1套 | |
| 18 | 低压表 | 3.8 | 1套 | |
| 19 | 压力�；て� | 1套 | ||
| 20 | 储液器 | 1 | 1套 | |
| 21 | 过滤器 | 3/8 | 1套 | |
| 22 | 液视镜 | 3/8 | 1套 | |
| 23 | 膨胀阀 | 2MM | 1套 | 进口 |
| 24 | 不锈钢水泵 | 370W/220 | 1套 | |
| 25 | 水箱 | 不锈钢 | 1套 | 400*300*300 |
| 26 | 流量计 | LZB-15 | 1只 | |
| 27 | 加湿器 | GO－2028 | 1台 | |
| 28 | 测量控制系统 | 1套 | ||
| 29 | 风管 | 1套 |
|
