DB-37DT 万能电梯门系统安装实训考核装置
万能电梯门系统安装实训考核装置是根据电梯安装工艺和维保要求，结合当前电梯市场的门系统结构，而开发的一种适合各种电梯门系统安装的实训平台。适用于各职业院校、技工类学校的电梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。

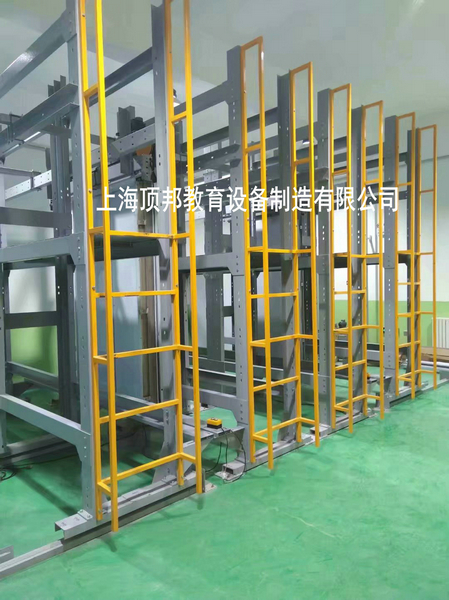

整个装置由固定框架、移动框架、层门系统、轿门系统组成。独特的设计使层门与轿门即能分开进行独立安装，又能移动框架进行合并，实现轿门层与层门联动。使学生直观地了解电梯门系统的结构，更有效地帮助学生掌握其工作原理，更方便的进行实际安装与保养。
二、产品特点
1. 采用了钢结构框架平台设计，整体外观简洁明了；
2. 遵循了�？榛纳杓评砟�，根据电梯安装工艺要求进行教学实训式的设计；
3. 采用水平移动的方式，使层门与轿门分合移动式的进行安装与调试；
4. 适合各种电梯门系统的安装。
三、技术参数
1. 电源输入：单相三线 AC220V 50Hz；
2. 工作环境：海拔＜1000m；温度-10℃～+40℃；湿度＜95%RH无水珠凝结；环境空气中不应含有腐蚀性和易燃性气体；
3. 框架移动行程：1440mm；
4. 框架走廊宽度：60mm；
5. 门安装：适合各种电梯门安装。
6. 整机重量：≥4000kg；
7. 外形尺寸：4780mm×3700mm×3510mm（长×宽×高）。
四、配置清单
一、
| 序号 | 名称 | 数量 | 单位 | 备注 |
| 1 | 固定框架 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 2 | 移动框架 | 1 | 台 | 材料：Q235 / 表面喷漆处理 |
| 3 | C导轨 | 3 | 条 | 材料：Q235 / 表面喷漆处理 |
| 4 | 行程限位座 | 6 | 个 | 材料：Q235 / 表面喷漆处理 |
| 5 | 定位座 | 4 | 个 | 材料：Q235 / 表面喷漆处理 |
| 6 | 层门安装支架 | 2 | 个 | 材料：Q235 / 表面喷漆处理 |
| 7 | 轿门安装支架 | 2 | 个 | 材料：Q235 / 表面喷漆处理 |
| 8 | 旁开式层门 | 1 | 套 | 配套层门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 9 | 旁开式轿门 | 1 | 套 | 配套轿门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 10 | 中分式层门 | 1 | 套 | 配套层门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 11 | 中分式轿门 | 1 | 套 | 配套轿门材料：不锈钢；开门净宽：900mm；开门净高：2100mm； |
| 12 | 旁开式门机 | 1 | 套 | 厂商：杭州/西子孚信；型号：jarless-con；开门方式：旁开；额定转速：180r/min；额定功率：43/94W |
| 13 | 中分式门机 | 1 | 套 | 厂商：杭州/西子孚信；型号：jarless-con；开门方式：中分；额定转速：180r/min；额定功率：43/94W |
| 14 | 层门地坎 | 2 | 条 | 铝合金 |
| 15 | 轿门地坎 | 2 | 条 | 铝合金 |
| 16 | 旁开式层门上坎 | 1 | 套 | 材料：Q235 / 表面烤漆处理；开门净宽：900mm |
| 17 | 中分式层门上坎 | 1 | 套 | 材料：Q235 / 表面烤漆处理；开门净宽：900mm |
| 18 | 旁开式门框 | 1 | 套 | 不锈钢 |
| 19 | 中分式门框 | 1 | 套 | 不锈钢 |
| 21 | 安装工具 | 1 | 套 | 详见配套工具清单 |
| 22 | 随机资料 | 1 | 份 | 实训指导书及相关说明书等资料 |
1. 旁开式层门地坎安装与调整；
2. 旁开式门框安装与调整；
3. 旁开式层门上坎安装与调整；
4. 旁开式层门门扇安装与调整；
5. 层门门锁的调整；
6. 旁开式门机机构安装与调整；
7. 旁开式轿门安装与调整；
8. 门刀安装与调整；
9. 中分式层门地坎安装与调整；
10. 中分式门框安装与调整；
11. 中分式层门上坎安装与调整；
12. 中分式层门门扇安装与调整；
13. 层门门锁的调整；
14. 中分式门机机构安装与调整；
15. 中分式轿门安装与调整；
16. 门刀安装与调整；
17. 电梯门机参数的设置与调试；
18. 门系统的保养。
