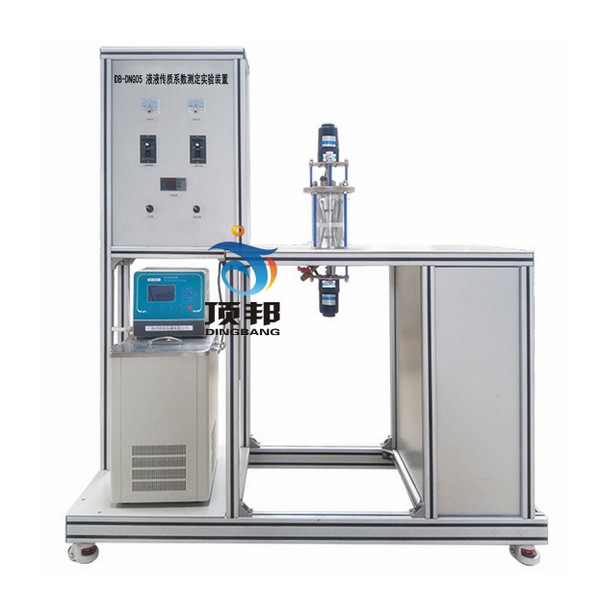

DB-DNG05 液液传质系数测定实验装置
| 技术指标 | 说 明 | |||
| 装置功能 |
1、了解实验设备的结构和特点，掌握用刘易斯池测定液液传质系数的方法。 2、 学习流动状况、物系性质对液液传质的影响。 3、测定 Co、Cw 对 t 的关系曲线图。 4、计算传质系数 Kw、Ko。 5、讨论搅拌速度与传质系数的关系。 |
|||
| 主要配置 | 玻璃刘易斯池、数显转速表、直流电动机、超级恒温水浴、分液漏斗、升降台、搅拌装置、温控仪表、高品质铝合金型材框架。 | |||
| 公用设施 |
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。 实验物料：水--醋酸--醋酸乙酯 |
|||
| 技术参数 |
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、玻璃刘易斯池容积：900ml，玻璃留易斯池内径×高度：0.1×0.12m； 聚四氟乙烯界面环，孔径 3.8cm2。釜底部安装升降台可以升级调节高度。 3、搅拌装置：转速0～500转/分。搅拌速度无级调速。 4、恒温水�。�0--100℃，控温精度 0.5℃；温度计：Pt100。 5、管路、管件及阀门均为304不锈钢。 6、仪表柜为304不锈钢内外喷塑。 7、正泰电器：接触器、开关、漏电�；た掌亍� 8、外形尺寸：1400×550×1700mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 电机转数 | 霍尔开关 | 转数显示仪 | 调速器 | |
| 温度 | PT100铂电阻 | 数字温度仪表 | 自动控温 | |
