微波及天线综合实验系统微波发送系统
一、实验目的
1.掌握微波发送系统电路连接。
2.掌握微波发送系统测试方法。
二、实验内容
1．正确进行系统电路连接；搞清微波发送系统信号流向及频率的变化。
2．逐级测试微波发送系统各点频谱。
3．测试微波发送系统各级输出功率。
三、实验仪器
1. 140MHZ中频振荡器�？�
2．微波锁相信号源�？�
3．微波上变频器�？�
4．微波前置放大器模块
5. 微波发送滤波器�？�
6. 微波功率放大器�？�
7. AT5011频谱仪
8.AT5000F2频率扩展器
四、实验电路连接

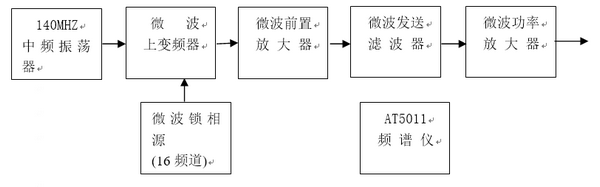

图17-1微波发送系统实验框图
五、实验步骤
1.按图17-1微波发送系统实验框图连接，接通各模块电源，相应�？槟诘缭粗甘镜屏�。
2.用频谱仪从微波上变频器输出逐级测量各级输出信号的频谱及功率(具体测量方法请参考部件测量中该部件同一点信号的测量方法即可)。
六、实验报告要求
1．写出实验目的和内容。
2．简述微波发送系统工作原理，并画出实验框图。
3．按实测的频谱响应画出各测量点的频谱图。
4. 写出实验体会。
