一、实训目的
1、通过对三相异步电动机点动控制实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制特点以及在机床控制中的应用。
二、实训原理
1、交流接触器：
采用在法国TE公司LC1-D系列上改进的，型号为CJX2 0901的交流接触器和型号为F20的辅助触头。
交流接触器线圈电压为380V，额定电流为10A。
安装前应注意线圈上的电压是否与电源电压相同，并注意不同端的两个标志A2为同一接点，接线时选A1和任何一个A2即可。接线时应注意接线端子标志：1/L1、3/L2、5/L3为主电路进线端，2/T1、4/T2、6/T3为主电路出线端。21、22为常闭辅助接线端，辅助触头F20为两组�？ㄖネ�。
2、电路原理
点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。接线示意如图1-1所示。
所谓点动控制是指：按下按钮，电动机就得电运转，松开按钮，电动机就失电停转。这种控制方法常用于电动葫芦的起重电机控制和车床拖板箱快速移动的电机控制。
由图1-2可看出，点动正转控制线路是转换开关QS、熔断器FU、启动按钮SB、接触器KM及电动机M组成。其中以转换开关QS作电源隔离开关，熔断器FU作短路保护，按钮SB控制接触器KM的线圈得电、失电，接触器KM的主触头控制电动机M的启动与停止。线路工作原理如下：
当电动机M需要点动时，先合上转换开关QS，此时电动机M尚未接通电源。按下启动按钮SB，接触器KM的线圈得电，使衔铁吸合，同时带动接触器KM的三对主触头闭合，电动机M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮SB，使接触器KM的线圈失电，衔铁在复位弹簧作用下复位，带动接触器KM的三对主触头恢复断开，电动机M失电停转。
图1-1 点动正转控制接线示意图

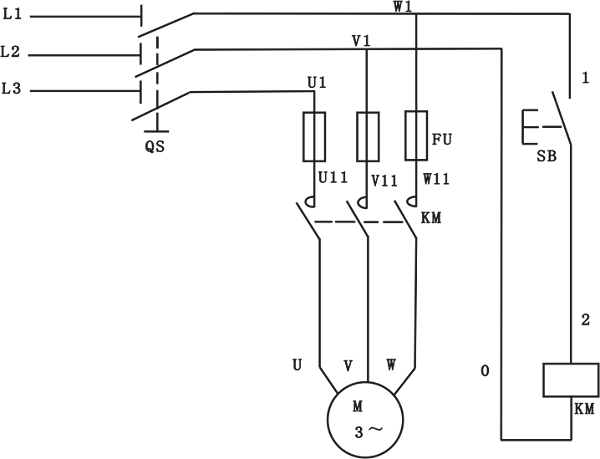

图1-2 点动正转控制线路原理图
在分析各种控制线路原理图时，为了简单明了，通常就用电器文字符号和箭头配以少量文字来表示线路的工作原理。如点动正转控制线路的工作原理可叙如下：先合上电源开关QS，启动：按下启动按钮SB→接触器KM线圈得电→KM主触头闭合→电动机M启动运转。
停止：松开启动按钮SB→接触器KM线圈失电→KM主触头断开→电动机M失电停转。
停止使用时，断开电源开关QS。
三、实训器材
序号 名 称 器 件 标 号 数 量 备 注
1 380v电源
（断路器QS、熔断器FU） 三相电源输出 1
2 交流接触器 KM1 1
3 按钮 SB1 1
4 三相异步电机 三相异步电机 1
5 电线 若干
四、实训方法
按图1-3接线。接线时，先接主电路，它是从380V三相交流电源的输出端U、V、W开始，经三刀开关QS、熔断器FU1、FU2、FU3、接触器KM主触点到电动机M的三个线端U、V、W的电路，用导线按顺序串联起来，有三路。主电路经检查无误后，再接控制电路，从W1开始，经按钮SB�？⒔哟テ鱇M线圈到插孔V1。线接好经指导老师检查无误后，按下列步骤进行实验：
（1）按下控制屏上“开”按钮；
（2）先合QS，接通三相交流380V电源；
（3）按下启动按钮SB，对电动机M进行点动操作，比较按下SB和松开SB时电动机M的运转情况。
