一、实验目的
1.掌握PLC通讯指令的用法。
2.掌握变频器参数设置和通信原理。
二、实验器材
1.PC机
2.PLC实验箱
3.PLC挂箱
4.变频器挂箱
5.三相异步电机1台（Y接法）
6.导线若干
三、实验内容及步骤
将所需连接的实验导线连接好，检查线路是否有错误，没有错误给设备通电，根据实验内容要求设置好需要设置的变频器参数，编写PLC程序，进行编译下载，下载完成后启动PLC，按I0.0按钮，启动变频器，电机正转，按I0.3按钮电机方向翻转，按I0.1按钮慢速停止电机，按I0.2按钮快速停止电机。

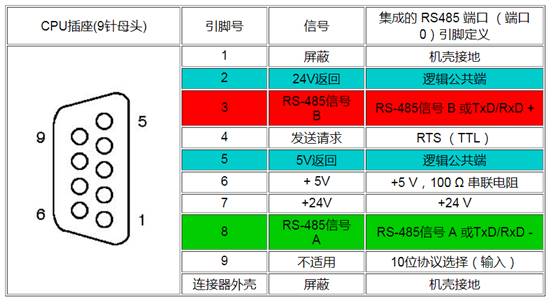

四、通讯电缆接线图
PLC 接线图
五、参数设置
| 参数代码 | 设定值 | 备注 |
| P007 | 5 | |
| P1000 | 5 | |
| P2000 | 默认 | 可改 |
| P2009 | 默认 | |
| P2010 | 默认 | |
| P2011 | 默认 | |
| P2012 | 默认 | |
| P2013 | 默认 | |
| P2014 | 默认 |
六、程序
程序见光盘（S7200-MM440）
8-2 基于通讯方式的PLC、交流变频器组成的调速系统
一、实验目的
1.掌握PLC通讯指令的用法。
2.掌握变频器参数设置和通信原理。
二、实验器材
1.PC机
2.PLC实验挂箱
3.PLC挂箱
4.变频器挂箱
6.三相异步电机1台
7.导线若干
三、实验内容及步骤
将所需连接的实验导线连接好，检查线路是否有错误，没有错误给设备通电，根据实验内容要求设置好需要设置的变频器参数，编写PLC程序，进行编译下载，下载完成后启动PLC，编写触摸屏程序，编写完成后编译下载，下载完成后按触摸屏启动按钮，启动变频器，电机正转，按方向按钮电机方向翻转，按停止按钮慢速停止电机，按急停按钮快速停止电机。在设置频率里面设置任意速度运行，观看频率曲线变化。
四、通讯电缆接线图
PLC接线图
五 参数设置
| 参数代码 | 设定值 | 备注 |
| P007 | 5 | |
| P1000 | 5 | |
| P2000 | 默认 | 可改 |
| P2009 | 默认 | |
| P2010 | 默认 | |
| P2011 | 默认 | |
| P2012 | 默认 | |
| P2013 | 默认 | |
| P2014 | 默认 |
程序见光盘（S7200-MM440和触摸屏程序）
