2.数量：2套
3.购买原因：
综合了信号轨旁基础设备，并且能够做到联动，能够在一定程度上模拟线路设备的单体和联锁功能，用于班组日常实训等。
4.资质、规范与标准
5.设备要求
5.1设备的用途
设备主要用于模拟信号轨旁基础的安装、测试、调整和维护，并具备联动功能，适用于班组日常实训。
5.2 设备简介

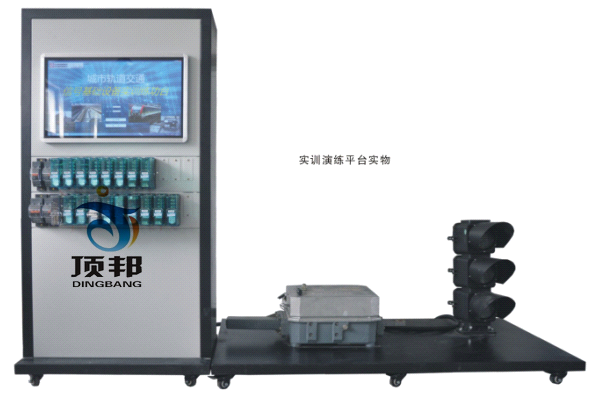

信号基础设备综合练功台（II型）由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集�？�、电源�？�、断路器、练功平台车等设备组成。设备外观结构如下图所示。
信号基础设备综合练功台（II型）通过道岔操纵按钮接通道岔控制电路，控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。通过操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。通过轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗�？榛蚣浦嶂骰�、计轴磁头设备，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。平台各部件间接口如下图所示：
5.3设备主要组成
| 序号 | 设备名称 | 规格 | 单位 | 数量 |
|---|---|---|---|---|
| 1 | 信号组合柜 | 定制，且需符合铁标要求 | 台 | 1 |
| 2 | 信号继电器 | ZD6转辙机控制定型组合继电器 | 个 | 19 |
| 3 | 转辙机 | ZD6电动转辙机 | 台 | 1 |
| 4 | 信号机及基础平台 | 铁路信号专用色灯信号机 | 套 | 1 |
| 5 | 信号变压器 | BX-30 | 套 | 1 |
| 6 | XB箱及基础平台 | 台 | 1 | |
| 7 | 线路及控制电路状态显示计算机 | 定制 | 台 | 1 |
| 8 | 综合显示屏 | 高分辨率显示器 | 台 | 1 |
| 9 | 数字量驱动采集�？� | 多路输入输出 | 套 | 1 |
| 10 | 电源�？� | 台 | 1 | |
| 11 | 断路器 | 8 | ||
| 12 | 练功平台车 | 定制 | 台 | 1 |
| 13 | 动作杆与表示杆间连杆 | 套 | 1 | |
| 14 | 继电器座、盲板、机柜安装辅件 | 套 | 1 | |
| 15 | 机柜配线（含连接器和电缆、配线等） | 套 | 1 |

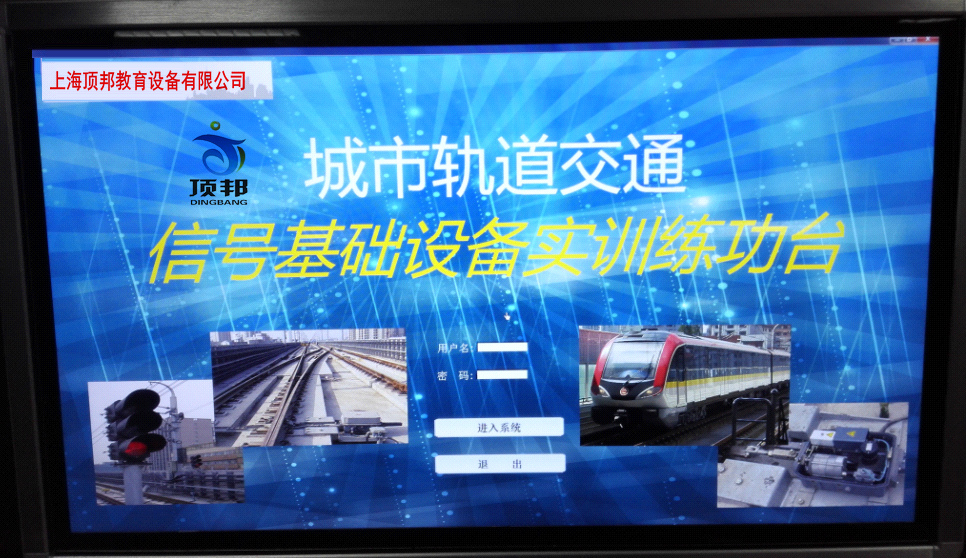

上位机登录界面

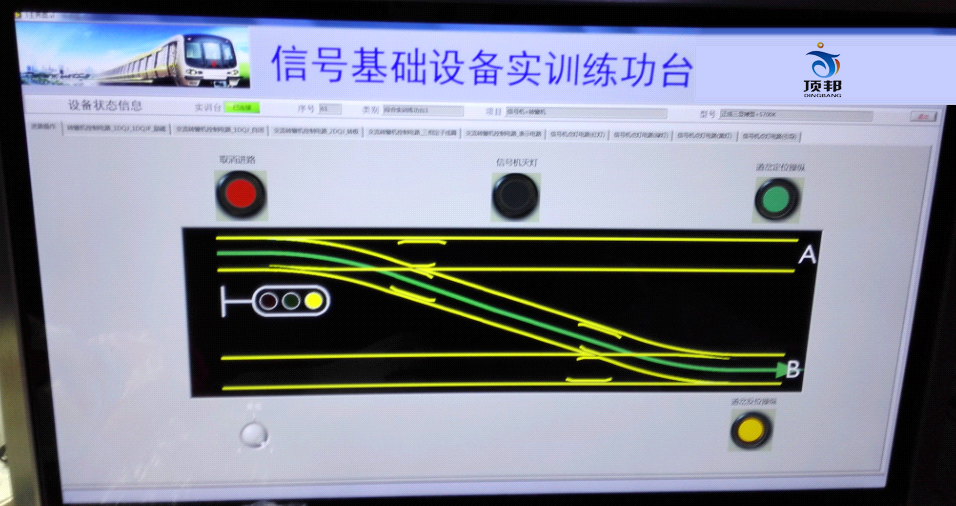

上位机道岔和信号操作界面

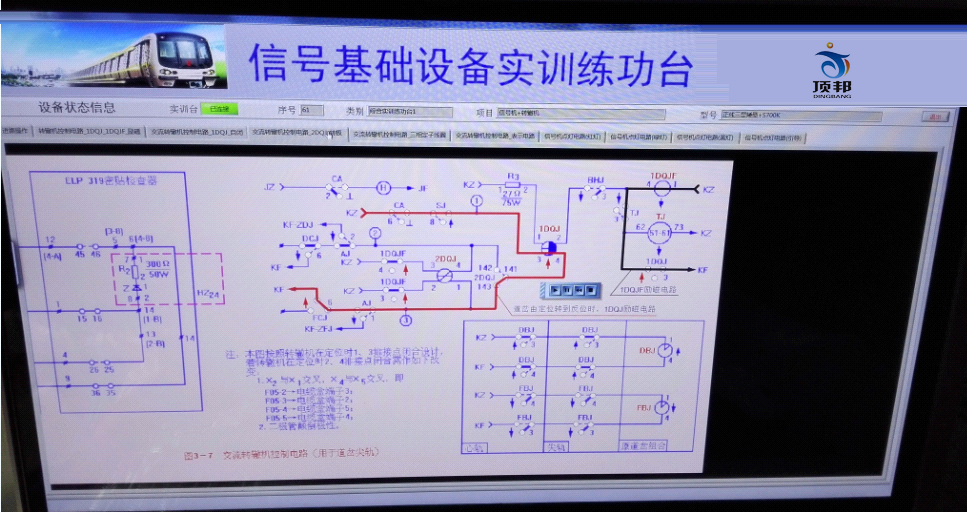

上位机电路演练界面
6.供货范围
6.1 供货清单：
6.2 供货方式: 整套设备由卖方运送到买方指定地点，费用由卖方承担。
6.3 图纸及技术文件
6.3.1 合同生效后提供设计资料供双方确认。
6.3.2提供使用说明书，包括设备总图、规格参数、原理图，维修操作手册，随机出厂附件目录等各3套，电子版本1套。
6.3.3提供生产厂供货设备的精度检验报告和合格证，重要外购部件产品说明书和产品合格证。
8.包装和运输
设备的包装应符合有关陆运标准，要防震、防蚀、防水、牢固、安全可靠，确保设备不受损伤，适应中国国内运输要求。
9.交货期
9.1 交货期为合同签订生效后3个月。
9.2 卖方应提供从设备设计、设计联络、制造、组装、出厂检验、运输、现场安装、调试、最终验收的整个周期的时间进度表。
10.设计联络
10.1 卖方在产品设计时必须和买方进行设计联络，以满足买方要求。
10.2 设计联络中双方议定的内容均形成文字材料并双方签字认可。异地联络以传真为准。
10.3 设计联络发生的费用由卖方承担。
11.培训、安装和调试
11.1 设备到货后，根据买方通知，制造厂家须派专人对设备进行验收，并对买方工程技术人员进行操作、维护等技术培训、直到设备进行正常工作状态和买方专业人员掌握设备性能、操作和维护。
11.2 卖方在买方工厂安装调试达到正常工作状况直到最终验收合格的时间，最长不得超过30个工作日，如果由于买方原因造成延期验收，而设备已经正常工作超过30个工作日，则视为买方自动验收合格。如果由于卖方原因造成延期则按招标文件中延期交货条款处理。
12.最终验收
12.1 最终验收在买方现场进行，按合同规定的验收标准验收，验收包括：各种配置、设备功能等。
12.2 卖方应提供出厂质检合格证，其验收应按合同验收标准、产品说明书及有关技术文件、质量标准进行。
12.3验收工作必须包括厂方承担的电务维修人员的技术培训工作，培训费用包含在总报价内。
12.4 最终验收合格后，双方签字生效。
13.保修和售后服务
13.1设备生产厂家必须提供完整的使用说明和维护手册，并对标准化检修基地系统使用情况每年进行一次巡检，硬件实行3年内“三包”，3-6年内维护收取配件费用，6年后提供终身保修。软件系统实行终身免费维护、升级等。
13.2 质保期内售后服务由卖方免费负责。卖方自接到服务通知（传真或电子邮件）始，4小时内给买方作出响应；对买方不能自行解决的问题卖方人员应在3个工作日内到达买方现场排除故障。
