电子工艺实训室配备电子产品总装生产线2条，PCB印制版快速制作系统1套，SMT表面贴装实训系统1套，还配有实训工具包40套，数字存储双踪示波器10台，数字万用表40台，指针万用表20台，低频函数信号发生器2台，数字频率计1台，数字毫伏表2台，数字稳压电源2台，主要面向理工科学生进行电子产品装配技术实习，可同时容纳40名学生进行实训。
本实训室主要承担电子产品制作与维修、电子测量技术、表面贴装技术等课程的教学任务和电子工艺实训，电子产品焊接与调试训练等实践性教学任务。本实训室开出的主要实训项目有：
1 、电子元件的识别与测量
2 、电子产品焊接工艺训练
3 、常用工具与测量仪器仪表的使用
4、电路印刷线路板的制作
5、SMT表面贴装技术训练
6 、数字万用表、收音机、声控开关、�？乜氐缏返仁涤玫缏返淖芭溲盗�
电子工艺实训通过“真刀真枪”电子产品的组装调试，让学生掌握基本的电子电路的操作技能，使学生具备元器件识别与测试，手工焊接，整机安装与调试，电子设备故障排除，常用装配工具、仪器仪表的使用等实践动手能力，培养学生电子产品的装配技能和严谨的工作作风，为学习后续专业课程的学习以及为将来从事电子信息领域的工作打下坚实的操作基础。
DBGY-01C 电工技能与工艺实训考核实验室成套设备
产品特点：
我公司根据国内各类企业对从业人员工艺要领与操作技能高熟练程度的迫切要求，综合了"电子类""机械类""电子电器类"《电工技能实训》教学大纲并按照劳动及社会保障部颁发的"工人技术等级标准"和"职业技能鉴定规范"的内容要求符合国家教育职业技术培训"培养技能，重在应用"精神而研制的最新一代产品。实训内容注重广泛性、科学性和实用性。通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目实训，可以达到职业技能鉴定中级以上水平。该设备是高等院校、中专、职业学校及各类培训机构为学生参加社会工作前必不可少的训练设备，也可用作考核机构对学生进行考核的理想设备。
技术性能：
1、工作电源：三相四线 AC380V±10% 50HZ
2、工作温度：-10℃~40℃，相对湿度<85%（25℃）
3、装置容量：<1.0KVA

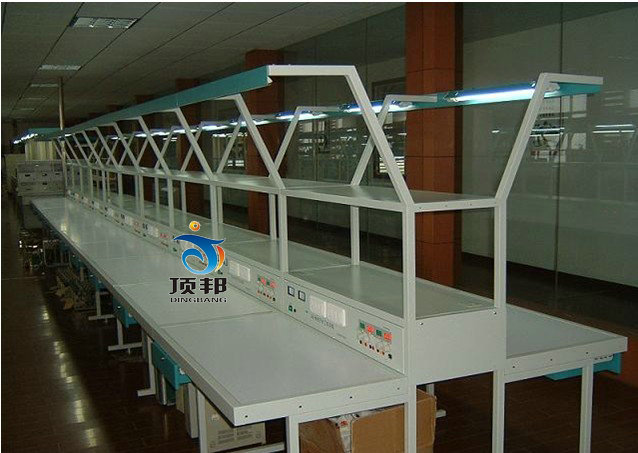

电子工艺电子技术实训台是本公司广泛听取各类院校建议和需求而研发的新一代实训装置，结构新颖、合理、工艺先进，实训环境接近工业现场，通过开设一系列生产实习、工艺实习、课程设计，使学生具备电路设计、调试及电话、收音机、扩音器、无线电发送、接收器等产品的安装、测试的技能，提高学生实际动手能力，加强学生与工厂的实际直接接轨。
出厂价:9000元/工位
一、技术性能
1. 输入电源： 220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜200VA
4．外形尺寸：单个实训台的尺寸为1.1m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
二、系统配置
实训装置主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构,正反两面均有以下相同的资源。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工业型材6根、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.电源柜
电源柜的输入电源为2200V±10% 50Hz，最大电流20A，可以提供25套（既50工位）实训台的电源；且具有电源指示、漏电�；すδ�，使用安全可靠。
3.实训挂件（2套/台）
1）直流电源单元
提供±5V、±12V两组电源和0～30V/0.5A的直流稳压电源。
2）信号源单元
信号源提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47KHz，幅度为0～12V可调；频率计的测频范围为0.1Hz～100KHz。
4.实训线路板（2套/台）
| 序号 | 实训线路板 | 能力目标 |
| 1 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
| 2 | 可调式串联型晶体管稳压电路 | 了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
| 3 | 台灯调光电路 | 了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
| 4 | 集成稳压电源 | 了解三端集成稳压电源LM317的接线方法和应用 |
| 5 | 门锁防盗报警器 | 了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 6 | 声光双控节电灯 | 了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用 |
| 7 | 调频无线话筒 | 了解振荡电路的工作原理 |
| 8 | 文氏桥振荡器 | 掌握运放741的工作特点及振荡器的工作原理和应用 |
| 9 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
| 10 | 门锁防盗报警器 | 进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 11 | 实用模拟自然风控制器 | 掌握NE555和晶闸管构成的模拟自然风控制器工作原理，进一步熟悉电子电路的装配、调试、检测方法； |
| 12 | 六管超外差式调幅收音机 | 掌握收音机的工作原理及调试方法 |
| 13 | 集成FM收音机 | SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
| 14 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
| 15 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
| 16 | LED数字钟 | 熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实验调试方法 |
5.实训工具套件（2套/台）：元件盒5只，电烙铁及烙铁架1套，剪刀1把，镊子1把，斜口钳1把，一十字螺丝刀各一把。
