气体灭火系统考核培训系统装置

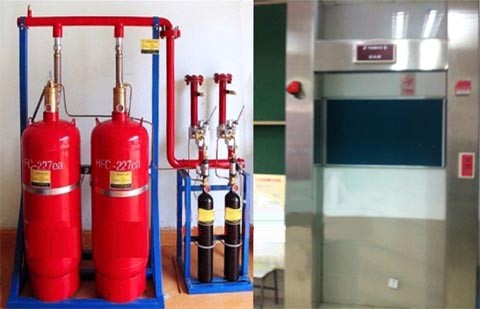

(参考图)
气体灭火系统考核培训系统装置满足《气体灭火系统设计规范》及其他消防规范，对本实训室内包含的相关系统的功能要求。且采用正规消防公司的七氟丙烷气体灭火系统。该系统能够实现自动、手动、机械应急三种方式来演示气体灭火的工作流程，且具有：
1.本身自带控制器，可实现本地控制，也可实现消防报警联动控制。
2.在实训室无机械送、排风的情况下，气体的喷摄量浓度及喷射量等参数的设定，对于实训的教师及学生不会产生不适或产生健康影响。
3. 模型框架等主要部件全部使用不锈钢器件，保证不生锈、不易老化
二、技术指标
1．输入电源：单相三线～220V±10% 50Hz
2．环境温度：范围为-20℃～+45℃ 相对湿度＜85%
3．装置容量：＜1KVA
4．能够实现自动、手动和机械应急三种方式演示气体灭火的工作流程
5．安全保护：具有漏电自动�；ぷ爸�
三、系统配置
1.气体灭火控制装置
控制装置主要由火灾报警控制器（联动型），具有壁挂式汉字液晶显示，报警、联动点总数为不低于6点，含备用电源、打印机，含不低于6路直接控制点及不低于6只终端附件。含内置电源，满足系统电源要求。系统配有气体灭火控制器、光电感烟探测器、智能电子差定温感温探测器、喷洒指示灯、声光报警器、紧急启/停按钮、输入输出�？�、隔离器装置。
2.气体灭火系统装置
（1）灭火剂瓶组（2组）
气瓶容积（L）不大于70
组高度H（mm）不高于1200、
瓶组外径D（mm）不大于Φ400
（2）驱动气体瓶组（2组）
工作压力（MPa）不高于6
总高H(mm) 不高于650
外径D(mm)不大于 Φ120
额定工作电压24V
（3）选择阀 2接口
工作压力（MPa）不大于4.5
当量长度(m) 不大于4.5
（4）气体单向阀 3只
开启压力(MPa) ≤0.15
（5）安全阀 1套
膜片爆破压力（MPa）不大于9.0±0.45
（6）压力开关 2只
工作压力（MPa）不大于4.5
（7）喷嘴 4只
用来喷射雾化灭火剂，使其均匀充满防护区。有罩型
其他配件有集流管、压力表、液体单向阀、连接软管、管路管件、瓶架等。
