时间继电器控制Y-△降压起动控制电路实验
一、操作所需电器元件明细表见表12 表12
一、操作所需电器元件明细表见表12 表12
| 代号 | 名称 | 型号 | 规格 | 数量 | 备注 | |
| QS | 低压断路器 | DZ108-20/10 | 脱扣器整定电流0.63-1A | 1 | ||
| FU、FU1 | 螺旋式熔断器 | RL1-15 | 配2A熔体 | 5 | ||
| KM1、KM2、KM3 | 交流接触器 | CJX2-0910 | 线圈AC380V | 3 | ||
| KT1 | 时间继电器（通电延时） | ST3PA | AC380V | 1 | ||
| SB1、SB2 | 按钮开关 | LAY16 | 一常开一常闭自动复位 | 3 |
SB1红 SB2绿 |
|
| FR | 热继电器 | JRS1D-25 | 整定电流0.63-1A | 1 | ||
| M | 三相鼠笼式异步电动机 | 380V（Y/△） | 1 | |||
二、电路图

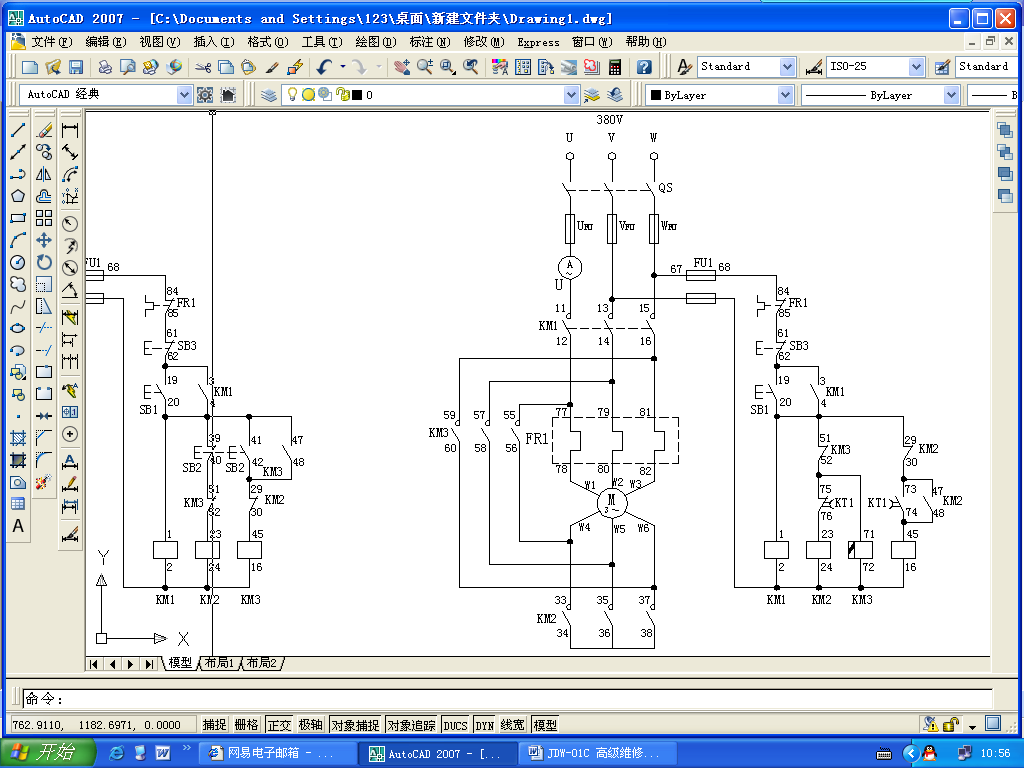

图12
挂好挂箱，靠近电源控制屏左边。
关断三相开关，以切断三相交流电源。按图12接线。接线时，先接主电路，它是从三相交流电源的输出端U、V、W开始，经三相断路器开关QS、熔断器UFU、VFU、WFU。接触器KM1主触点，热继电器FR1到电动机M1的三个接线端W1、W2、W3并接触器KM2主触点到电动机M1的另三个接线端W6、W4、W5的电路，用导线按顺序串联起来。主电路经检查无误后，再接控制电路，从WFU开始，经熔断器FU1，热继电器FR1常闭触点，按钮SB2常闭，按钮SB1�？ú⒔咏哟テ鱇M1辅助�？サ阃瓿勺运刂疲�，串接接触器KM1线圈，并接接触器KM3辅助常闭触点，串接时间继电器KT1常闭触点，启动接触器KM2线圈，同时启动时间继电器KT1线圈，完成Y启动过程；转换到运行过程是：利用时间继电器的�？サ愕谋蘸掀舳哟テ鱇M3主触点，利用接触器KM3辅助常开触点完成自锁控制，接触器KM3辅助常闭触点断开KM2完成对电机的△运行。
三、安装与接线
布置与接线可参考图10（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。
四、检测与调试
（1）打开主电源，合上QS，接通380V三相交流电源。
（2）按下SB1，电动机作Y接法起动，观察并记录电机运行情况和交流电流表读数。
（3）经过一定时间延时，电机按△接法正常运行后，观察并记录电机运行情况和交流电流表读数。
（4）按下SB2，电动机M停止运转。
关断三相开关，以切断三相交流电源。按图12接线。接线时，先接主电路，它是从三相交流电源的输出端U、V、W开始，经三相断路器开关QS、熔断器UFU、VFU、WFU。接触器KM1主触点，热继电器FR1到电动机M1的三个接线端W1、W2、W3并接触器KM2主触点到电动机M1的另三个接线端W6、W4、W5的电路，用导线按顺序串联起来。主电路经检查无误后，再接控制电路，从WFU开始，经熔断器FU1，热继电器FR1常闭触点，按钮SB2常闭，按钮SB1�？ú⒔咏哟テ鱇M1辅助�？サ阃瓿勺运刂疲�，串接接触器KM1线圈，并接接触器KM3辅助常闭触点，串接时间继电器KT1常闭触点，启动接触器KM2线圈，同时启动时间继电器KT1线圈，完成Y启动过程；转换到运行过程是：利用时间继电器的�？サ愕谋蘸掀舳哟テ鱇M3主触点，利用接触器KM3辅助常开触点完成自锁控制，接触器KM3辅助常闭触点断开KM2完成对电机的△运行。
三、安装与接线
布置与接线可参考图10（b），操作者应画出实际接线图。安装与接线后应符合第二章2—1的要求。
四、检测与调试
（1）打开主电源，合上QS，接通380V三相交流电源。
（2）按下SB1，电动机作Y接法起动，观察并记录电机运行情况和交流电流表读数。
（3）经过一定时间延时，电机按△接法正常运行后，观察并记录电机运行情况和交流电流表读数。
（4）按下SB2，电动机M停止运转。
