变频器功能参数设置与操作
一、实验目的了解并掌握变频器面板控制方式与参数的设置

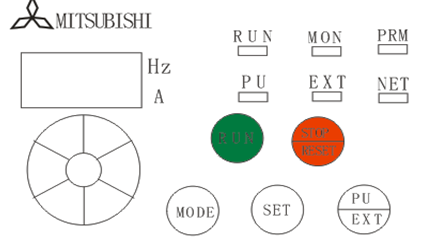

二、变频器面板图
| 显示/按钮 | 功 能 | 备 注 |
|
RUN显示 |
运行时点亮/闪灭 |
点亮：正在运行中 慢闪灭（1.4S/次）：反转运行中 快闪灭（0.2S/次）：非运行中 |
| PU显示 | PU操作模式时点亮 | 计算机连接运行模式时，为慢闪亮 |
| 监示用4位LED | 表示频率，参数序号等 | |
| EXT显示 | 外部操作模式时点亮 | 计算机连接运行模式时，为慢闪亮 |
| 设定用按钮 | 变更频率设定.参数的设定值 | 不能取下 |
| PU/EXT键 | 切换PU/外部操作模式 |
PU：PU操作模式 EXT：外部操作模式 使用外部操作模式（用另外连接的频率设定旋钮和启动信号运行）时，请按下此键，使EXT显示为点亮状态 |
| RUN键 | 运行指令正转 | 反转用（Pr.40）设定 |
| STOP/RESET键 | 进行运行的停止，报警的复位 | |
| SET键 | 确定各设定 | |
| MODE键 | 切换各设定 | |
| MON显示 | 监视器显示 | |
| PRM显示 | 参数设定模式显示 | |
| NET显示 |
三、基本功能参数一览表
| 参数 | 名称 | 表示 | 设定范围 | 单位 | 出厂设定值 |
| 0 | 转矩提升 | P 0 | 0~30% | 0.1% | 6% 4% 3% |
| 1 | 上限频率 | P 1 | 0~120Hz | 0.01Hz | 120Hz |
| 2 | 下限频率 | P 2 | 0~120Hz | 0.01Hz | 0 Hz |
| 3 | 基准频率 | P 3 | 0~400Hz | 0.01Hz | 50 Hz |
| 4 | 3速设定（高速） | P 4 | 0~400Hz | 0.01Hz | 50 Hz |
| 5 | 3速设定（中速） | P 5 | 0~400Hz | 0.01Hz | 30 Hz |
| 6 | 3速设定（低速） | P 6 | 0~400Hz | 0.01Hz | 10 Hz |
| 7 | 加速时间 | P 7 | 0~3600s | 0.1s | 5s |
| 8 | 减速时间 | P 8 | 0~3600s | 0.1s | 5s |
| 9 | 电子过电流�；� | P 9 | 0~500A | 0.01A | 额定输出电流 |
| 30 | 扩展功能显示选择 | P 160 | 0 , 9999 | 1 | 9999 |
| 79 | 操作模式选择 | P 79 | 0~7 | 1 | 0 |
四、实验步骤
1.设定频率运行（例：在50Hz状态下运行）。操作步骤如下：
（1）接通电源，显示监示显示画面。
（2）按 键设定PU操作模式。
（3）旋转设定用旋钮，直至监示用4位LED显示框显示出希望设定的频率。约5秒闪灭。
（4）在数值闪灭期间按 键设定频率数。此时若不按 键，闪烁5秒后，显示回到0.0。还需重复“操作3”，重新设定频率。
（5）约闪烁3秒后，显示回到0.0状态，按 键运行。
（6）变更设定时，请进行上述的3.4的操作。（从上次的设定频率开始）
（7）按 键，停止运行。
2.参数设定（例：把Pr.7的设定值从“5秒”改为“10秒”）。操作步骤如下：
（1）接通电源，显示监示画面。
（2）按 键选中PU操作模式，此时PU指示灯亮。
（3）按 键进入参数设置模式。
（4）拨动设定用按钮，选择参数号码，直至监示用四位LED显示P 7。
（5）按 键读出现在设定的值。（出厂时默认设定值为5）
（6）拨动设定用按钮，把当前值增加到10。
（7）按 键完成设定值。
