外部端子点动控制
一、实验目的熟悉并掌握变频器外部控制方式与参数的设置方法
二、实验仪器
1.变频器实训系统 1套
2.三相异步电动机 1台
3.实验导线 若干

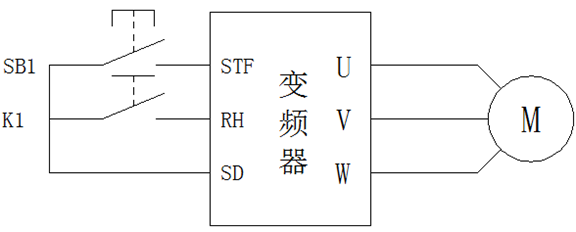

三、变频器外部接线图
四、变频器参数表
| 参数号 | 设定值 | 功 能 |
| P79 | 2 | 将变频器设定为外部操作模式 |
1.按“PU/EXT”模式选择按钮，将变频器运行模式切换至“PU”操作模式；
2.按“MODE”键，进入参数设定模式，此时显示“P 0”；
3.旋转频率设定旋钮，调至Pr 79参数；
4.按“SET”键，显示Pr 79参数的当前值；
5.继续旋转频率设定旋钮，把Pr 79参数值调至2；断电保存参数。即定义运行频率选择“多段速选择”，启动信号为外部端子；
6.将K1闭合。
7.按下SB1电机运行；松开SB1，电机停止运行。
