实验目的：
通过加热元件的电压调节，演示锅炉水循环中上升管的倒流、下降管的气塞等现象，观察泡状、弹状和柱状等汽水流动状态。

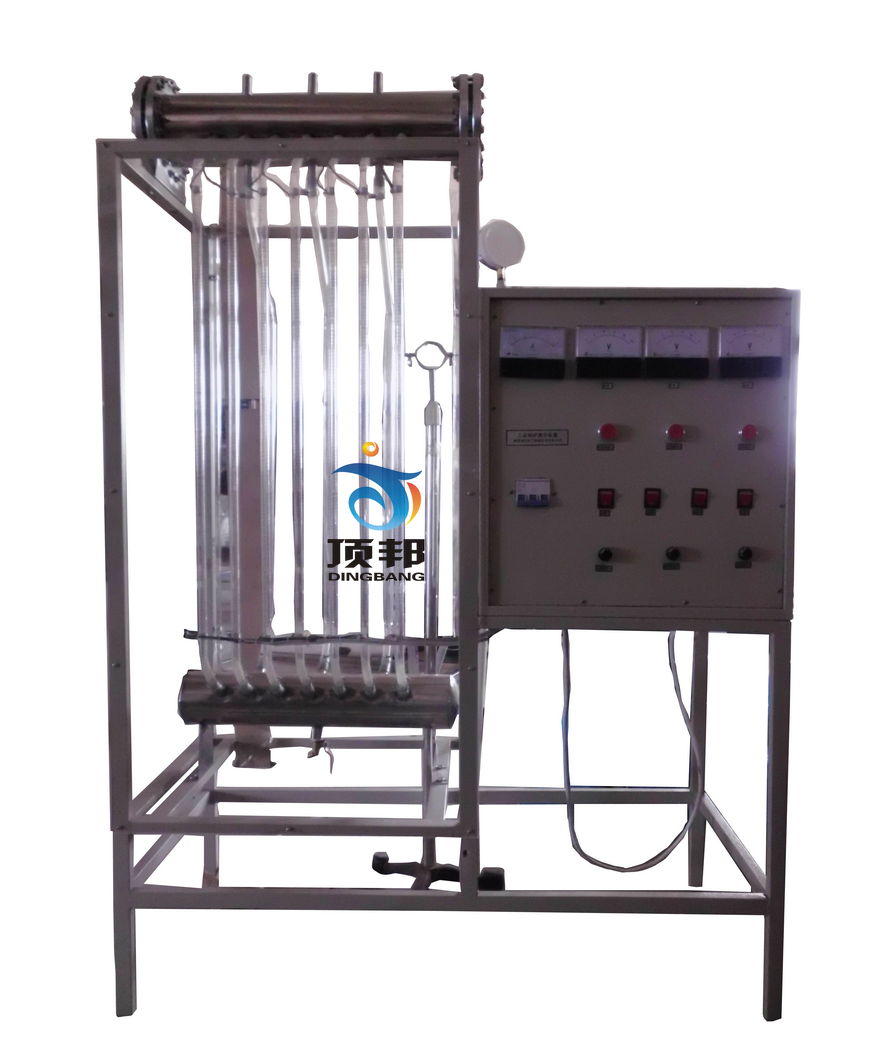

主要配置：
模拟工业锅炉上的上锅筒（可视）、下集箱，玻璃上升管、玻璃下降管，绕在玻璃上升管的电加热器，加热控制开关组，集成调压�？榈鹘诘缌鞯缪�，电流表，电压表，不锈钢支架等。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率3.0KW。
2、系统由五根石英玻璃上升管、三根石英玻璃下降管、一个上锅筒和一个下集箱所组成。
3、每根上升管都缠绕一根额定功率为500W的加热电热丝，通过相应的电子调压器来调节输入电压。
4、外形尺寸：1100×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
通过加热元件的电压调节，演示锅炉水循环中上升管的倒流、下降管的气塞等现象，观察泡状、弹状和柱状等汽水流动状态。
主要配置：
模拟工业锅炉上的上锅筒（可视）、下集箱，玻璃上升管、玻璃下降管，绕在玻璃上升管的电加热器，加热控制开关组，集成调压�？榈鹘诘缌鞯缪�，电流表，电压表，不锈钢支架等。
技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率3.0KW。
2、系统由五根石英玻璃上升管、三根石英玻璃下降管、一个上锅筒和一个下集箱所组成。
3、每根上升管都缠绕一根额定功率为500W的加热电热丝，通过相应的电子调压器来调节输入电压。
4、外形尺寸：1100×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
