一、实训目的
1、掌握用日光灯法测转差率的方法。
2、掌握测异步电机绕组的冷态电阻的方法。
二、预习要点
用日光灯法测转差率是利用了日光灯的什么特性？
三、实训项目
1、测定电机的转差率。
2、测量定子绕组的冷态电阻。
3、判定定子绕组的首末端。
四、实训方法
1、 实训设备
| 序 号 | 型 号 | 名 称 | 数 量 |
| 1 | DQ03-1 | 导轨、光电测速系统及转速表 | 1件 |
| 2 | DQ19 | 校正过的直流电机 | 1台 |
| 3 | DQ10 | 三相鼠笼异步电动机 | 1台 |
| 4 | GDQ25 | 交流参数表 | 1件 |
| 5 | DQ22 | 直流数字电压、毫安、安培表 | 1件 |
| 6 | DQ27 | 三相可调电阻器 | 1件 |
| 7 | DQ31C | 熔断器及开关板 | 1件 |
2、屏上挂件排列顺序
GDQ25、DQ22、DQ31C 、DQ27
3、用日光灯法测定转差率*（选作）
日光灯是一种闪光灯，当接到50Hz电源上时，灯光每秒闪亮100次，人的视觉暂留时间约为0.1S左右，故用肉眼观察时日光灯是一直发亮的,我们就利用日光灯这一特性来测量电机的转差率。
（1）异步电机选用编号为DQ10的三相鼠笼异步电动机（UN=220V，Δ接法）极数2P=4。直接与光电测速系统同轴联接，在DQ10和光电测速系统联轴器上用黑胶布包一圈，再用四张白纸条（宽度约为3毫米），均匀地贴在黑胶布上。
（2）由于电机的同步转速为 ，而日光灯闪亮为100次/秒，即日光灯闪亮一次，电机转动四分之一圈。由于电机轴上均匀贴有四张白纸条，故电机以同步转速转动时，肉眼观察白纸条是静止不动的。（3）按下启动按钮，接通交流电源。打开日光灯，调节控制屏左侧调压器升高电动机电压，观察电动机转向，如转向不对应�；髡嘈�。转向正确后，升压至220V，使电机起动运转，记录此时电机转速。
（4）因三相异步电机转速总是低于同步转速，故灯光每闪亮一次图案逆电机旋转方向落后一个角度，用肉眼观察图案逆电机旋转方向缓慢移动。
（5）按住控制屏报警记录仪“复位”键，手松开之后开始观察图案后移的个数，计数时间可定的短一些（一般取30秒）。将观察到的数据记录于表3-1中。
（6）�；＝餮蛊鞯髦亮阄�，关断电源开关。
表3-1
| N（转） | t（秒） | S（转差率） | n（转/分） |
式中 t为计数时间，单位为秒。
N为t秒内图案转过的圈数。
f为电源频率，50Hz。
P为电机的极对数。
（7）将计算出的转差率与实际观测到的转速算出的转差率比较。
4、测量定子绕组的冷态直流电阻。
将电机在室内放置一段时间，用温度计测量电机绕组端部或铁心的温度。当所测温度与冷却介质温度之差不超过2K（约2℃）时，即为实际冷态。记录此时的温度和测量定子绕组的直流电阻，此阻值即为冷态直流电阻。
(1) 伏安法
测量线路图为图3-1。直流电源用主控屏上电枢电源，可先调到50V输出电压。开关S1、S2选用DQ31C上开关（开始时S1、S2处于断开状态），R用DQ27挂箱上1800Ω可调电阻。

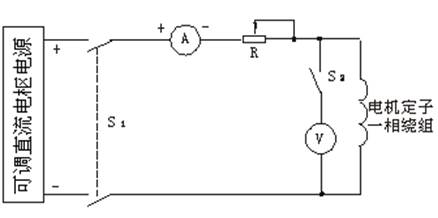

图3-1 三相交流绕组电阻测定
量程的选择：测量时通过的测量电流应小于额定电流的20%，约小于60毫安，因而直流电流表的量程用200mA档。三相鼠笼式异步电动机定子一相绕组的电阻约为50Ω， 因而当流过的电流为60毫安时二端电压约为3伏，所以直流电压表量程用20V档。
按图3-1接线。把R调至最大位置，合上开关S1，调节直流电源输出电压及R阻值使试验电流不超过电机额定电流的20%，以防因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关S2读取电压值。读完后，先断开开关S2，再断开开关S1。
调节R使A表分别为50mA，40mA，30mA测取三次，取其平均值，测量定子三相绕组的电阻值，记录于表3-2中。
表3-2 室温 ℃
| 绕 组 Ⅰ | 绕 组 Ⅱ | 绕 组 Ⅲ | |||||||
| I（mA） | |||||||||
| U（V） | |||||||||
| R（Ω） | |||||||||
1) 在测量时，电动机的转子须静止不动。
2) 测量通电时间不应超过1分钟。
(2) 电桥法（电桥自备）
用单臂电桥测量电阻时，应先将刻度盘旋到电桥大致平衡的位置。然后按下电池按钮，接通电源，等电桥中的电源达到稳定后，方可按下检流计按钮接入检流计。测量完毕，应先断开检流计，再断开电源，以免检流计受到冲击。数据记录于表3-3中。
电桥法测定绕组直流电阻准确度及灵敏度高，并有直接读数的优点。
表3-3
| 绕 组 Ⅰ | 绕 组 Ⅱ | 绕 组 Ⅲ | |
| R（Ω） |
（a） (b)

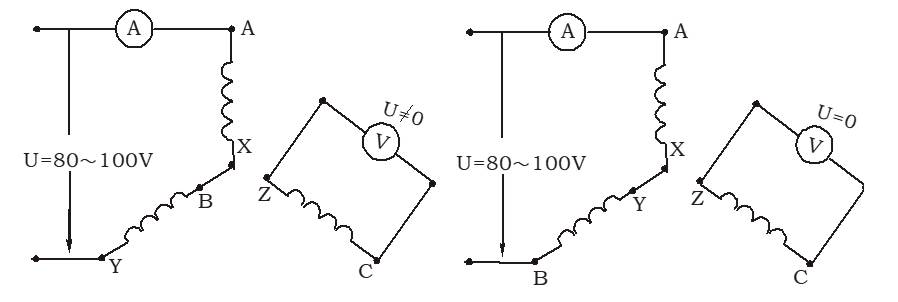

图3-2 三相交流绕组首末端测定
先用万用表测出各相绕组的两个线端，将其中的任意两相绕组串联，如图3-2所示。将控制屏左侧调压器旋钮调至零位，按下“启动”按钮，接通交流电源。调节调压旋钮，并在绕组端施以单相低电压U=80～100V,注意电流不应超过额定值，测出第三相绕组的电压， 如测得的电压值有一定读数，表示另两相绕组是末端与首端相联，如图3-2(a)所示。反之，如测得电压近似为零，则另两相绕组是末端与末端(或首端与首端)相联，如图3-2(b)所示。用同样方法测出第三相绕组的首末端。
五、实训报告
计算基准工作温度时的相电阻
