三相鼠笼式异步电动机的全压起动控制线路
   一、实训目的
    通过对三相异步电动机全压起动控制线路的接线，进一步掌握全压起动的应用。
   二、选用组件
    1、实训设备

序 号	型  号	名           称	数 量
1	DQ10	三相鼠笼异步电动机(△/220V)	1台
2	GDQ25	交流参数表	1件
3	GDQ39-1	继电接触控制组件（一）	1件

      2、屏上挂件排列顺序
     GDQ25、GDQ39-1

三、实训内容

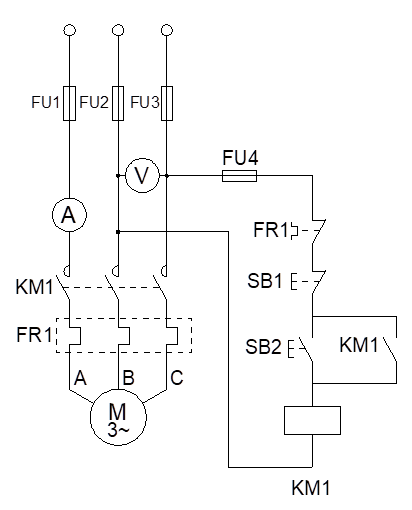

图5-16全压起动控制线路
按图5-16接线，图中SB1、SB2、KM1、FR1、FU1、FU2、FU3、FU4为挂件GDQ39-1上器件，电流表A、电压表V分别为GDQ25上指针交流电流表3A档、指针交流电压表300V档，电机M选用DQ10（△220V）。
（1）将控制屏上的交流调压器逆时针旋到底，打开空气开关，按下屏上启动按钮，调节三相调压器，使输出电压达到电机额定电压220V。
（2）按下起动按钮SB2，继电器KM1得电并自锁，�？サ惚蘸�，接通220V三相交流电源，使电动机全压起动，观察并记录电机起动瞬间电流值（按指针电流表偏转的最大位置所对应的数值读取）。
（3）按下停止按钮SB1，继电器KM1失电，�？サ愣峡�，电机停止运转。
四、思考题
1、在上述异步电动机全压起动控制线路中有哪些�；せ方�？
2、全压起动适合于什么场合？
