一、实验目的
(1) 理解三相桥式全控整流及有源逆变电路的工作原理。
(2) 了解KC系列集成触发器的调整方法和各点的波形。
二、实验所需挂件及附件
| 序号 | 型 号 | 备 注 |
| 1 | 电源控制屏 | 该控制屏包含“三相电源输出”等�？� |
| 2 | DK03 晶闸管主电路 | |
| 3 | DK04三相晶闸管触发电路 | 该挂件包含“触发电路”、“正、反桥功放”等模块 |
| 4 | DK08 给定及实验元器件 | 该挂件包含“给定”模块 |
| 5 | DQ27 三相可调电阻器 | 调到最大、最小处附近时不要用力过猛 |
| 6 | DK12 三相芯式变压器 | 该挂件包含“三相芯式变压器和不控整流”电路 |
| 6 | 双踪示波器 | 自备 |
| 7 | 万用表 | 自备 |
实验线路如图9-20及图9-21所示。主电路由三相全控整流电路及作为逆变直流电源的三相不控整流电路组成，触发电路为DK04中的集成触发电路，由KCO4、KC4l、KC42等集成芯片组成，可输出经高频调制后的双窄脉冲链。集成触发电路的原理可参考有关资料，三相桥式整流及逆变电路的工作原理可参见电力电子技术教材的相关内容。
图中的R用450Ω（将两个900Ω接成并联形式）；电感Ld在DK03面板上，选用200mH，直流电压、电流表由DK03获得。
在三相桥式有源逆变电路中，电阻、电感与整流电路一致，芯式变压器用作升压变压器，逆变输出的电压接心式变压器的中压端Am、Bm、Cm,返回电网的电压从高压端A、B、C输出，变压器接成Y/Y接法。
四、实验内容
(1) 三相桥式全控整流电路。
(2) 三相桥式有源逆变电路。
五、实验方法
(1) DK03和DK04上的“触发电路”调试
① 打开总电源开关，操作“电源控制屏”上的“三相电网电压指示”开关，观察输入的三相电网电压是否平衡。将GDQ01“电源控制屏”上“调速电源选择开关”拨至“直流调速”侧。
② 用弱电导线将DK03上的“三相同步信号输出端”和DK04“三相同步信号输入”端相连,打开DK04电源开关，拨动 “触发脉冲指示”钮子开关，使“窄”的发光管亮。
③ 观察A、B、C三相的锯齿波，并调节A、B、C三相锯齿波斜率调节电位器（在各观测孔左侧），使三相锯齿波斜率尽可能一致。
④ 将DK08上的“给定”输出Ug直接与DK04的移相控制电压Uct相接（要共地），将给定开关S2拨到接地位置（即Uct=0），调节DK04上的偏移电压电位器，用双踪示波器观察A相同步电压信号和“双脉冲观察孔” VT1的输出波形，使α=170°。
⑤ 适当增加给定Ug的正电压输出，观测DK04上“脉冲观察孔”的波形，此时应观测到单窄脉冲和双窄脉冲。
⑥ 将DK04面板上的Ulf端接地，用20芯的扁平电缆，将DK04的“正桥触发脉冲输出”端和DK03“正桥触发脉冲输入”端相连，观察正桥VT1～VT6晶闸管门极和阴极之间的触发脉冲是否正常。

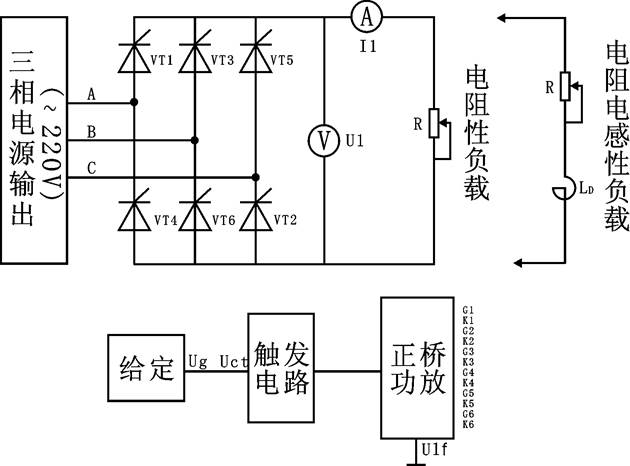

图9-20三相桥式全控整流电路实验原理图
(2) 三相桥式全控整流电路
按图9-20接线，将DK08上的 “给定”输出调到零(逆时针旋到底)，使电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使α角在30°～150°范围内调节，同时，根据需要不断调整负载电阻R,使得负载电流Id保持在0.6A左右(注意Id不得超过0.65A)。用示波器观察并记录α=30°、60°及90°时的整流电压Ud和晶闸管两端电压Uvt的波形，并记录相应的Ud数值于下表中。
| α | 30˚ | 60˚ | 90˚ |
| U2 | |||
| Ud(记录值) | |||
| Ud/U2 | |||
| Ud(计算值) |
Ud=2.34U2[1+cos(α+
)] (60o～120o)(3) 三相桥式有源逆变电路
按图9-21接线，将电源控制屏上的 “给定”输出调到零(逆时针旋到底)，将电阻器放在最大阻值处，按下“启动”按钮，调节给定电位器，增加移相电压，使β角在30°～90°范围内调节，同时，根据需要不断调整负载电阻R,使得电流Id保持在0.6A左右(注意Id不得超过0.65A)。用示波器观察并记录β=30°、60°、90°时的电压Ud和晶闸管两端电压UVT的波形，并记录相应的Ud数值于下表中。
| β | 30° | 60° | 90° |
| U2 | |||
| Ud(记录值) | |||
| Ud/U2 | |||
| Ud(计算值) |
六、实验报告
(1) 画出电路的移相特性Ud =f(α)。
(2) 画出触发电路的传输特性α =f(Uct)。
(3) 画出α=30°、60°、90°、120°、150°时的整流电压Ud和晶闸管两端电压UVT的波形。
七、注意事项
(1) 为了防止过流，启动时将负载电阻R调至最大阻值位置。
