消防设施操作考试实训中心建设方案
一、项目概述：
建筑工程消防及楼宇智能信息化实训室设备依据建筑消防设计规范进行标准设计该系统具有消防控制联动中心、消防喷水灭火系统典型结构，能够完成火灾探测，早期探测，火灾报警，现场灭火，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，喷淋系统与联动动控制中心系统实现联网控制，探测器与联动中心联接实现手自动控制；完全实现现智能化大楼设计，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作与设置，可与广播电话中心的控制与操作设置，了解现代建筑消防联动设备系统原理和调试，熟悉消防的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、建设思路：
根据建（构）筑消防专业课程设置内容教学需求，结合建（构）筑消防专业职业技能鉴定标准，结合我院学生教学目标情况，拟定在我院建设建筑工程消防及楼宇智能信息化实训室。
建（构）筑物消防员职业资格技能考核是国家职业技能鉴定的重要组成部分，是职业技能鉴定区别于其他资格考试的突出特征。技能操作考核要求按照"以职业活动为导向，以职业能力为核心"的指导思想，因此，按照培养的学生目标靠近考取建（构）筑物消防员职业资格设计实训室建设内容，定制设计实训室设备。
三、建设目标：
1、完善建设类和信息类专业课程体系
结合建筑消防、楼宇智能化技术的功能和应用，基于建筑消防、楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等。
2、提升教学实训实操能力
系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
3、实现教学学以致用
将实训设备应用于教学和实训中，教师可以开展包括探究性学习、翻转课堂、沉浸式学习等教学模式改革的探索；设备真实的可操作性，大大提升了教学的真实性核学生动手能力培养。
4、提高人才培养质量
"创新型国家"所需要的教育模式的特征是活学活用、以用为主的学用结合,重点培养学生独立思考和独立解决问题的综合能力。本实训室的应用能够培养学生独立思考、独立解决问题...。
四、拟达到的预期效益：
该实训室建成后，可服务专业有：建筑消防、建筑工程、工程设备、楼宇智能化、建筑信息化、工业自动化、计算机网络通信、综合布线及系统集成；对应课程有：《建筑给排水》、《建筑消防》、《建筑设备》、《建筑防排烟》等消防和建筑设备类专业基础及核心课程。预期使用率可达100%，对学校的专业及课程建设都有非常大的支撑作用，同时将进一步提升学院教师教学效果及学生学习、实训成效。
五、建设内容
1、消防实训室设备工程系
一、消防实训室建设的必要性
火灾事故是现代社会危害较大，发生较频繁的灾害，据近年统计资料显示，我国每年都要发生20多万起火灾，所有火灾事故几乎都重复一条教训，就是群众缺乏消防安全意识、缺少消防安全知识及社会上缺少从事消防工程的专业技术人员。消防实训室建成后，可以达到设备先进、功能完备的水平，可以满足教学、培训和教科研等要求。
1、实训教学：能够满足学生对消防系统的认知要求，能够满足学生进行设备安装、调试的要求，能够满足学生进行消防系统运行维护的需要。
2、社会培训：消防实训室可以面向社会进行消防安全知识培训。
3、教科研：在完成实训教学工作的同时，教师可以利用实训室现有条件开展教科研工作，提高教师专业水平。
二、消防实训室建设基本思路
（一）系统安装、调试部分
由1套自动喷水灭火系统实训装置，包含湿式、干式、预作用、雨淋四种类型，并且具备室内外消火栓系统（全部实物）、1套防排烟系统实训装置和1套防火门实训装置组成。
三、各系统介绍
A、消防水灭火系统（全实物，包含湿式、干式、预作用、雨淋系统）
一、本实验消防装置系统简介
（一）本试验系统简介
1）本实验系统为消防水灭火系统，由低位消防水箱，消防水泵，稳压增压设备，消火栓箱，水带，水枪等组成�？梢匝菔鞠鹚鸹鹣低车幕咀槌�，以及火灾发生时系统的启动与运行原理；
2）自动喷水灭火系统与消火栓系统共用低位消防水箱与屋顶消防水箱，并由消防水泵、稳压增压设备，湿式报警阀，水流指示器，喷头，末端试水装置组成完整的自动喷水灭火系统，可以演示各种自动喷水灭火系统的组成与工作原理。

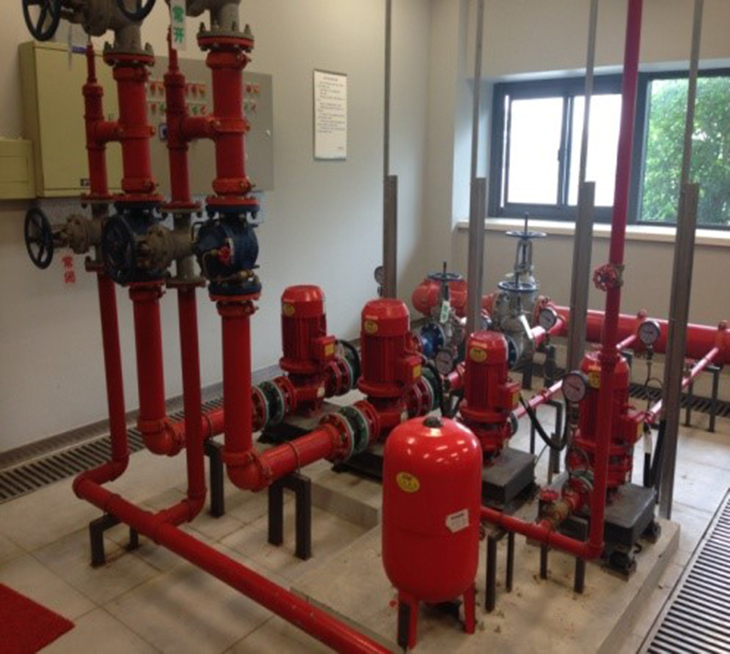

消防水泵组
（二）系统�？樽楹戏桨�
本消防水灭火演示系统消火栓与自动喷水灭火系统报警阀前部分合用，报警阀后可分为消火栓灭火系统与湿式自动喷水灭火系统，也可根据要求将自动喷水灭火系统做成干式自动喷水灭火系统、预作用式系统自动喷水灭火系统，水喷雾式自动喷水灭火系统，水幕式自动喷水灭火系统。

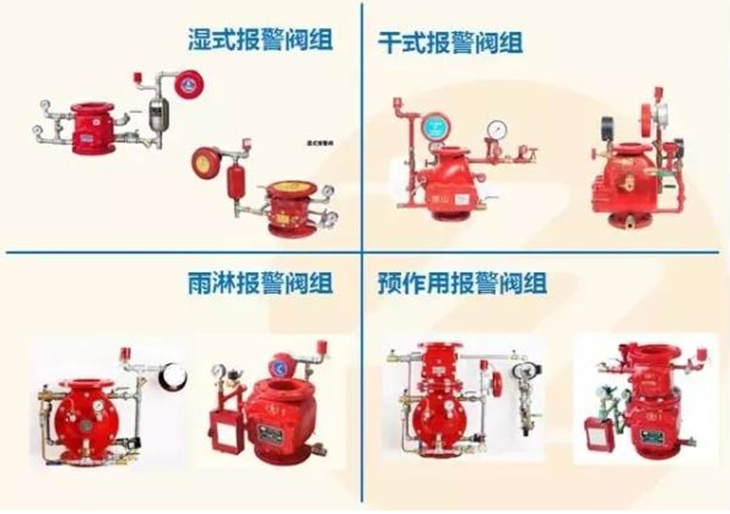

各类消防报警阀组
1、自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施等消防器材组成的，并能在发生火灾时喷水的自动灭火系统。自动喷水灭火系统在�；と松砗筒撇踩矫婢哂邪踩煽�、经济实用、灭火成功率高等优点。
自动喷水灭火系统原理图
2、自动喷水灭火系统根据喷头的不同可以分为两类，使用闭式喷头(注意喷头中间的红色玻璃管)就是闭式系统，使用开式喷头的为开式系统。其中闭式系统包括湿式系统、干式系统和预作用系统;开式系统包括雨淋系统、水幕系统。
3、 各不同消防器材系统的区别主要体现在管道填充物及各组件上。其中比较常见的自动喷水灭火系统有湿式系统、干式系统和预作用系统和雨淋系统。
4、 湿式系统在准工作状态时管道内充满用于启动系统的有压水的闭式系统，湿式系统由闭式喷头、湿式报警阀组、水流指示器或压力开关，供水设施及供水配水管道等消防器材组成。

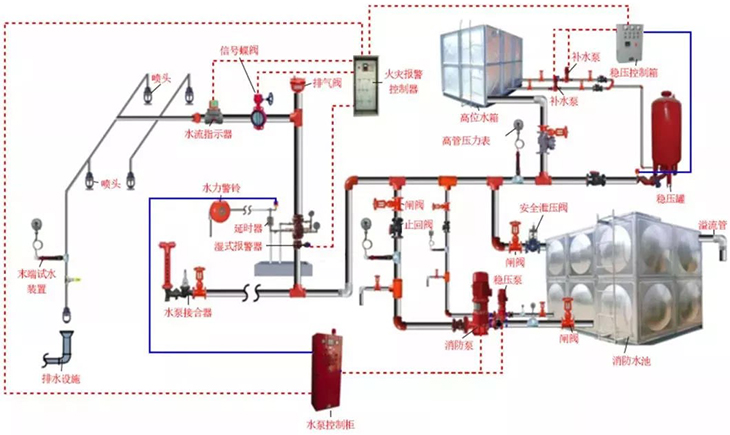

左边为湿式系统，右边为供水设施

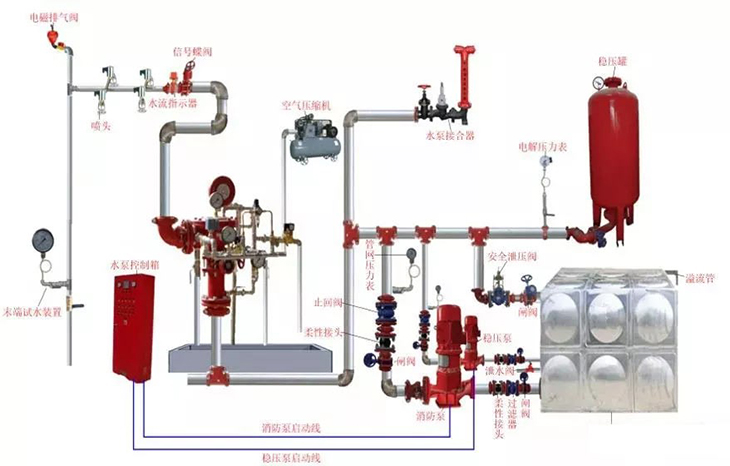

5、干式系统在准工作状态时管道内充满用于启动系统的有压气体的闭式系统，干式系统由闭式喷头、干式报警阀组、充气设备、水流指示器或压力开关，供水设施及供水配水管道等消防器材组成。

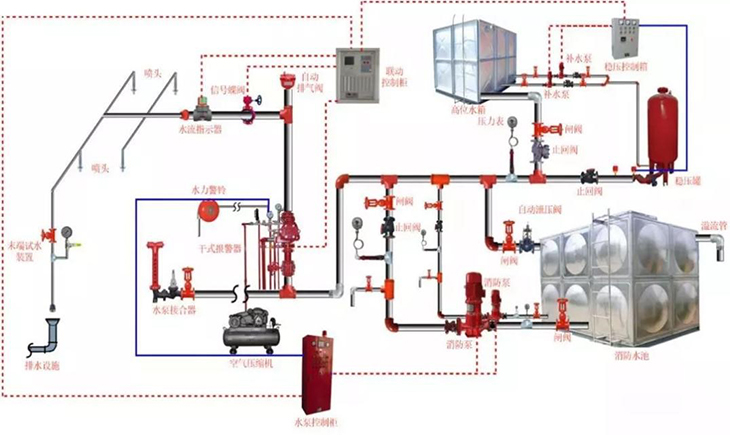

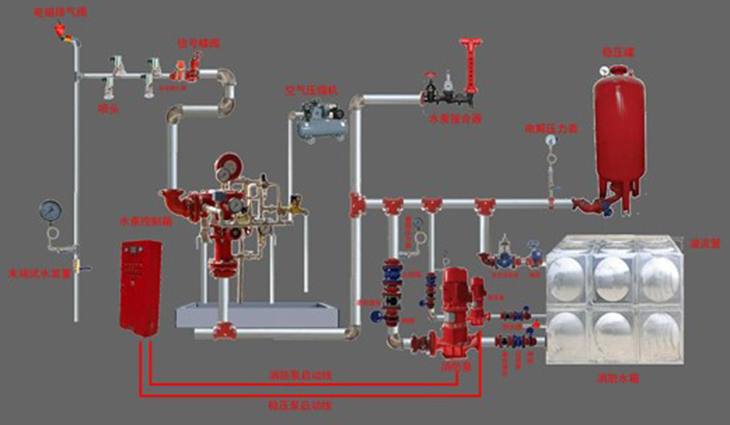

左边为干式系统，右边为供水设施
6、预作用系统在准工作状态时配水管道内不充水，由火灾自动报警器自动开启预作用阀后，转换为湿式系统，预作用系统由闭式喷头、预作用阀组、充气设备(不是必须有)、水流报警装置、供水设施及供水配水管道等消防器材组成。
左边为预作用系统，右边为供水设施

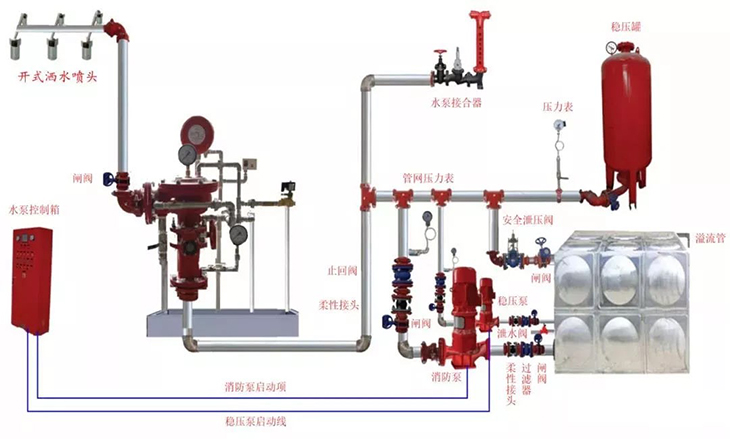

7、雨淋系统由雨淋阀控制喷水范围，由配套的火灾自动报警系统或传动管系统启动雨淋阀，由开式喷头、雨淋阀组、水流报警装置、供水消防器材设备及供水配水管道等消防器材组成
左边为雨淋系统，右边为供水设施
三、各系统介绍
（一）、湿式喷水灭火消防系统
1.1、系统组成及动作原理
由喷头、管道系统、湿式报警阀、报警装置和供水设施等组成。由于该系统在报警阀的前后管道内始终充满着压力水，故称湿式喷水灭火系统或湿管系统。
火灾发生时，在火场温度的作用下，闭式喷头的感温元件温升达到预定的动作温度范围时，喷头开启，喷水灭火。水在管路中流动后，打开湿式阀瓣，水经过延时器后通向水力警铃的通道，水流中水力警铃发出声响报警信号，与此同时，水力警铃前的压力开关信号及装在配水管始端上的水流指示器信号传送至报警控制器控制室，经判断确认火警后启动消防水泵向管网加压供水，达到持续自动喷水灭火的目的。
1.2、使用环境
湿式喷水灭火系统具有结构简单、施工和管理维护方便、使用可靠、灭火速度快、控火效率高等优点。但由于其管路在喷头中始终充满水，所以应用受环境温度的限制，适合安装在室内温度不低于4℃，且不高于70℃能用水灭火的建、构筑物内。
1.3、湿式报警阀结构图

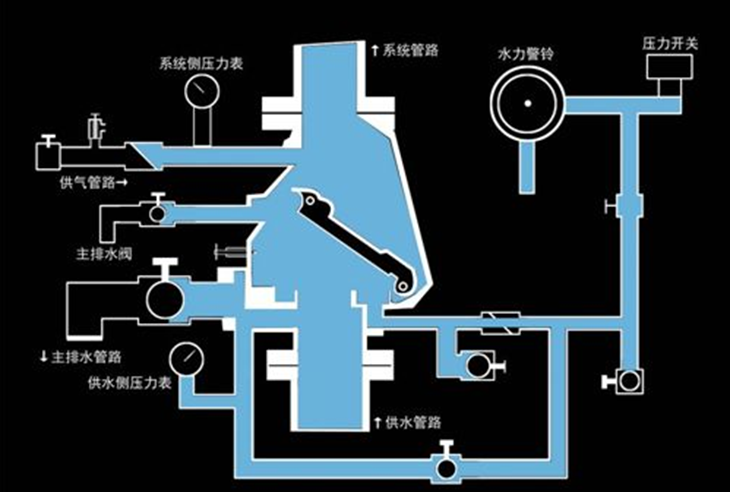

湿式报警阀结构图
1、说明：
ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当�；で蚰谀炒Ψ⑸鹪质保蚰诨肪澄露壬�，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。
2.1、产品的结构
从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。
2.1.1、湿式报警阀
本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。
当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。
2.1.2、延迟器
延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。水从延迟器的进水口流入到出水口流出所需要时间为延迟时间，本装置为5~90S，水流停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间)小于5min。
2.1.3、水力警铃
水力警铃是一种水力驱动的机械装置。由壳体、叶轮、铃锤和铃盖等组成。当阀瓣被打开，水流通过座圈上的沟槽和小孔进入延迟器，充满后，继续流向水力警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击打铝铃而发出报警铃声。
（二）、干式喷水灭火消防系统
2.1、系统组成及动作原理
干式喷水灭火消防系统是由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成的消防系统。该系统与湿式喷水灭火系统类似，只是控制信号阀的结构和作用原理不同，配水管网与供水管间设置干式控制信号阀将它们隔开，而在配水管网中平时充满有压气体�；鹪质保缤肥紫扰绯銎�，致使管网中压力降低，供水管道中的压力水打开控制信号阀而进人配水管网，接着从喷头喷出灭火。
干式喷水灭火消防系统特点是：报警阀后的管道无水，不怕冻、不怕环境温度高，也可用在对水渍不会造成严重损失场所。干式和湿式系统相比较，多增设一套充气设备，一次性投资高、平时管理较复杂、灭火速度较慢，适用于温度低于4℃或温度高于70℃以上场所。为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统的基础上发展起来的。其管路和喷头内平时没有水，只处于充气状态，故称之为干式系统或干管系统。干式喷水灭火系统的主要特点是在报警阀后管路内无水，不怕冻结，不怕环境温度高。
干式系统是由湿式系统发展而来的，平时管网内充满压缩空气或氮气，因此适用于环境温度低于4℃或高于70℃的场所。系统由闭式喷头、管道系统、充气设备、干式报警阀、报警装置和供水设施等组成。
干式自动喷水灭火系统的特点是：
①报警阀后的管道中无水，不怕冻结，不怕温度高；
②由于喷头动作后的排气过程，所以灭火速度较湿式系统慢；
③因为有充气设备，建设投资较高，平常管理也比较复杂、要求高；
④适用于环境在4℃以下和70℃以上而不宜采用湿式自动喷水灭火系统的地方，如冷库，锅炉房等 场所。
干式系统的基本构成条件包括水源、加压与稳压设施、压力气源、报警装置、管网及闭式喷头等部分。
可见，干式自动喷水灭火系统的主要工作过程，与湿式自动喷水灭火系统区别在于前者喷头动作后有一个排气过程，这将影响灭火的速度和效果。对于管网容积较大的干式自动喷水灭火系统，设计时这种不利影响不能忽略，通常要在干式报警阀出口管道上，附加一个"排气加速器"装置，以加快报警阀处的降压过程，让报警阀快些启动，使压力水迅速进入充气管网，缩短排气时间，及早喷水灭火。
（三）、预作用式自动喷水消防系统
预作用系统是将火灾自动探测报警技术和自动喷水灭火系统有机地结合起来，对�；ざ韵笃鹆怂乇；ぷ饔�。预作用系统由闭式喷头、管道系统、雨淋阀、湿式阀、火灾探测器、报警控制装置、充气设备、控制组件和供水设施部件组成。这种系统平时呈干式，在火灾发生时能实现对火灾的初期报警，并立刻使管网充水将系统转变为湿式。系统的这种转变过程包含着预备动作的功能，故称为预作用喷水灭火系统。
非工作状态下，系统在雨淋阀之后的管道内，有不充气和充满低压气体两种情况，火灾发生时，安装在�；で母形�、感烟火灾探测器首先发出火警信号，控制器在将报警信号作声光显示的同时开启雨淋阀，使水进入管路，并在很短时间内完成充水过程，使系统转变成湿式系统，以后的动作与湿式系统相同。
A．与湿式系统比较，这种系统在预作用阀以后的管网中平时不充水，而充低压空气或氮气，或是干管。只有在发生火灾时，火灾探测系统自动打开预作用阀，使管道充水变成湿式系统。管网平时无水，可避免因系统破损而造成的水渍损失。另外这种系统有早期报警装置，能在喷头动作之前及时报警，以便及早组织扑救。
B．这种系统具有干式喷水灭火系统必须平时管道无水的优点，适合于冬季结冰和不能采暖建筑物内。同时它又没有干式喷水灭火必须待喷头动作后，完成排气才能喷水灭火，从而延迟喷头喷水时间的缺点。
C．本系统与雨淋系统比较，虽然都有早期报警装置，但雨淋系统安装的是开式喷头，而且雨淋阀后的管道平时通常为空管，而充气的预作用系统可以配合自动监测装置发现系统中是否有渗漏现象，以提高系统的安全可靠性。
本系统适用于高级宾馆、重要办公楼、大型商场等不允许因误喷而造成水渍损失的建筑物内，也适用于干式系统适用的场所。
1.系统用途
预作用系统克服了湿式和干式两种系统的缺点，兼容了两者的优点，具有报警早，喷水快，功能全和适用范围广且能在喷头动作前发出火警警报。
具有下列条件之一的场所应采用预作用系统。
a.系统处于准工作状态时，严禁管道漏水；
b.严禁系统误喷；
c.替代干式系统。
2.系统结构
预作用系统结构示意图
由闭式洒水喷头、水流指示器、预作用报警阀组以及管道和供水设施等组成，准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换成为湿式系统的闭式系统。
3.工作原理
�；で虺鱿只鹁�，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果水势继续发展，闭式喷头开启喷水，进行灭火。这样就克服了雨淋系统会因探测系统误动作而导致误喷的缺陷。如果系统中任一喷头玻璃球意外破碎，则会从该喷头处喷出气体，导致系统中气压迅速下降，降低监控开关动作，发出报警信号，提醒值班人员出现异常情况，但预作用雨淋阀没有动作，所以系统不会喷水，从而克服了湿式系统会因喷头误动作所引起误喷造成水渍的缺陷。
5.1空气维持装置
系统初始充装时打开主充气阀，当压力接近0.05MPa时关闭主充气阀，打开气体补偿球阀，通过调节过滤减压阀，将系统充压至0.05MPa。系统管网平时与气源通过过滤减压阀、节流接头、气体补偿球阀、单向阀相连，如果系统存在微小的泄漏，则压力会得到补偿而不会产生报警信号，只有发生较大泄漏时，才会发出报警信号。由于单向阀的作用可以保证系统充水时，压力水流不会流向供气管路。
5.2压力开关
将水压信号变换成电讯号，从而实现电动报警或启动消防水泵。
功能特点
1)最大工作压力：1.2MPa
2)最小动作压力：0.05MPa
3)压力可调范围:0.025～0.125MPa，本压力开关一般调为0.05MPa
5.3水力警铃
水力警铃是水流过湿式报警阀使之启动后，能发出声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中。它安装在延迟器的上部。当喷头开启时，系统侧排水口放水后5～90s内，水力警铃开始工作。
功能特点
1）最大工作压力：1.2MPa
2）驱动压力：≥0.05MPa
3）警铃喷嘴进口压力为0.05MPa时，平均响度值不低于70dB(A)
4）警铃喷嘴进口压力≥0.2MPa时，距铃3m外的响度平均值≥85dB(A)
试验操作
打开湿式报警阀管路中的报警试验阀，或打开设置在喷淋管路系统末端的试验装置对水力警铃进行试验。
工程设计要求
1）所有自动喷淋系统均应安装水力警铃
2）进入水力警铃的水流应经过滤，以防堵塞，过滤器可安装在湿式报警阀旁侧报警管路上。
（四）、水幕水雾消防灭火系统
4.1、水幕灭火系统
水幕系统，也称水幕灭火系统，是由水幕喷头、雨淋报警阀组、供水与配水管道、控制阀及水流报警装置等组成的主要起阻火、冷却、隔离作用的自动喷水灭火系统。按水幕功能分为防火分隔水幕和防护冷却水幕两种。
水幕系统的工作原理与雨淋喷水系统基本相同。所不同的是水幕系统喷出的水为水帘状，而雨淋系统喷出的水为开花射流。由于水幕喷头将水喷洒成水帘状，所以说水幕系统不是直接用来灭火的，其作用是冷却简易防火分隔物（如防火卷帘、防火幕），提高其耐火性能，或者形成防火水帘阻止火焰穿过开口部位，防止火势蔓延。
水幕系统主要用于需要进行水幕保护或防火隔断的部位，如设置在企业中的各防火区或设备之间，阻止火势蔓延扩大，阻隔火灾事故产生的辐射热，对泄漏的易燃、易爆、有害气体和液体起疏导和稀释作用。
水幕系统不具备直接灭火的能力，是用于档烟阻火和冷却隔离的防火系统。防火分隔水幕系统利用密集喷洒形成的水墙或多层水帘，封堵防火分区处的孔洞，阻挡火灾和烟气的蔓延。防护冷却水幕系统则利用喷水在物体表面形成的水膜，控制防火分区处分隔物的温度，使分隔物的完整性和隔热性免遭火灾破坏。
4.2、水喷雾灭火系统
（1）水喷雾灭火系统的作用。
水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm甚至更小的细小水雾滴，喷向�；ざ韵�，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。水喷雾灭火系统的防护目的有灭火和防护冷却两种。
水喷雾灭火系统的组成及工作原理

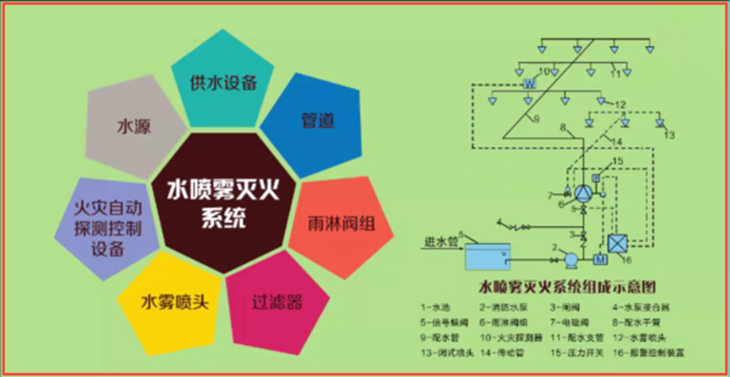

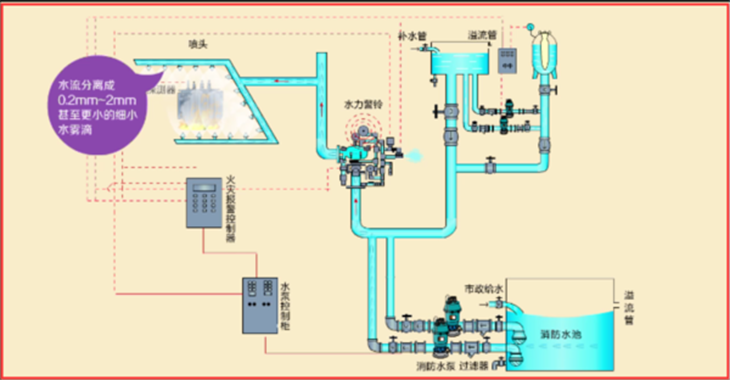

水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。它是利用水雾喷头在较高的水压力作用下，将水流分离成细小水雾滴，喷向�；ざ韵笫迪置鸹鸷头阑だ淙醋饔玫�。
B、通风排烟系统
一、系统概述：
本设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

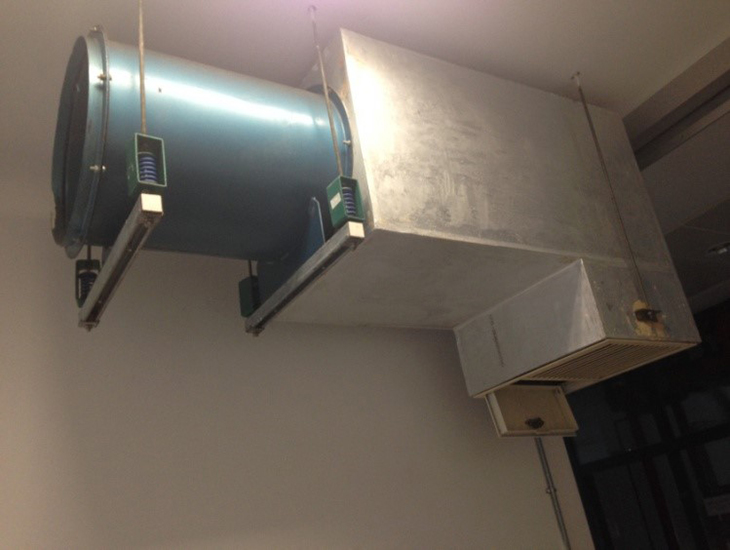

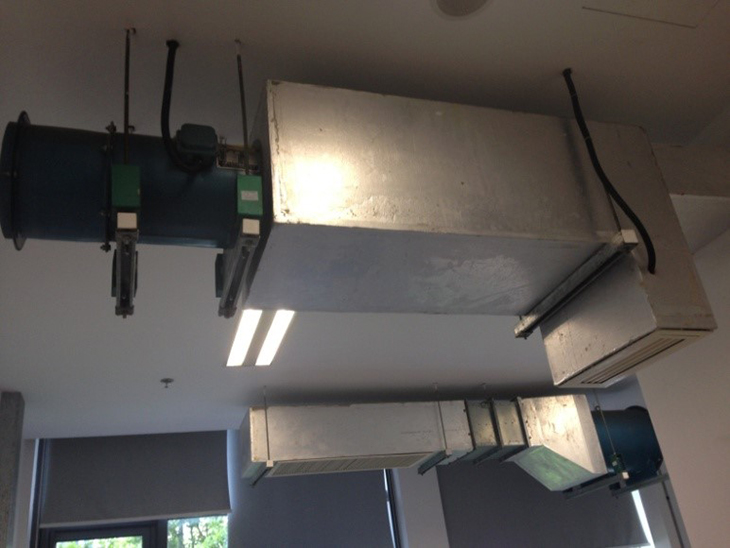

排烟风机及排烟口
排烟风机
排烟风机
2、模拟排烟系统控制
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，排烟防火防由控制执行器、渡锌钢板制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开

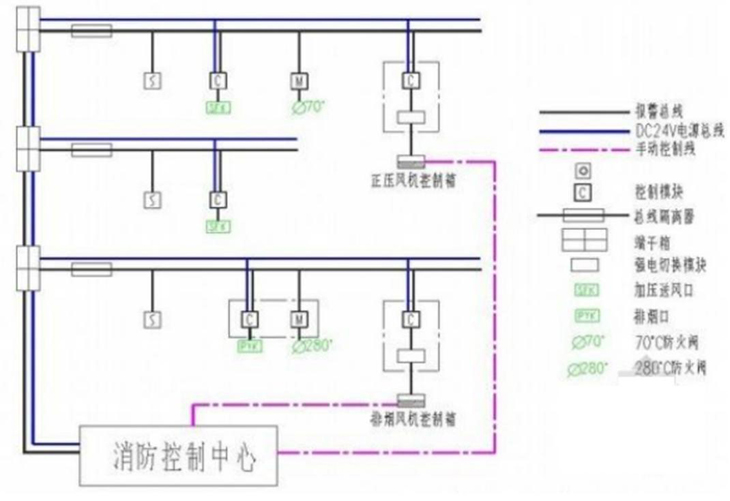

系统原理
二、技术参数：
电压：AC220±10％ 50Hz
保护：具有漏电保护装置
环境温度：+4℃～+45℃
装置容量：＜1000W
外形尺寸：
三、操作实训：
l消防排烟系统的认识
l消防防烟系统的认识
l消防防类系统控制操作
l消防排烟系统的手动操作
l消防排烟系统的自动操作
l消防排烟系统与操联动中心的操作
l消防排烟系统的联动编程
l消防防烟系统的联动编程
四、消防实训室建设主要配置
| 序号 | 设备名称 | 规格型号 | 单位 | 数量 |
| 1 | 火灾报警控制器(联动型） | JB-QG-GST500 | 台 | 1 |
| 3 | 总线制操作盘 | GST-LD-SD128 | 块 | 1 |
| 4 | 直接控制盘 | GST-LD-KZ014 | 台 | 1 |
| 5 | 立式控制机柜 | LD-1000A5 | 台 | 1 |
| 6 | 火灾显示盘 | ZF-500 | 台 | 1 |
| 7 | 智能电源盘 | GST-LD-D02 | 台 | 1 |
| 8 | 消防控制室图形显示系统 | 套 | 1 | |
| 9 | NNET-01接口卡 | GST-NNET-01 | 块 | 1 |
| 10 | 接口转换器 | RS-232/RS-485 | 块 | 1 |
| 11 | RS485星型集中器 | 485Hub* | 路 | 2 |
| 12 | 消防应急广播设备 | GST-XG9000/150 | 套 | 1 |
| 13 | 吸项音箱 | GST-YX-100 | 只 | 6 |
| 14 | 壁挂音箱 | GST-YX-100B | 只 | 6 |
| 15 | 输出�？� | GST-LD-8305 | 个 | 6 |
| 16 | 消防电话总机 | GST-TS-Z01A | 台 | 1 |
| 17 | 消防电话接口 | GST-LD-8304 | 只 | 4 |
| 18 | 消防电话分机 | GST-TS-100A | 只 | 4 |
| 19 | 消防电话插孔 | GST-LD-8312 | 只 | 6 |
| 20 | 点型光电感烟火灾探测器 | JTY-GD-G3 | 只 | 30 |
| 21 | 点型感温火灾探测器 | JTW-ZCD-G3N | 只 | 20 |
| 22 | 点型紫外火焰探测器 | JTG-ZW-G1 | 只 | 10 |
| 23 | 通用底座 | DZ-02 | 只 | 100 |
| 24 | 电子编码器 | GST-BMQ-2 | 只 | 6 |
| 25 | 手动火灾报警按钮 | J-SAM-GST9122 | 只 | 10 |
| 26 | 火灾声光警报器 | HX-100B | 只 | 4 |
| 27 | 输入�？� | GST-LD-8300 | 只 | 20 |
| 28 | 输入/输出�？� | GST-LD-8301 | 只 | 20 |
| 29 | 切换�？� | GST-LD-8302 | 只 | 20 |
| 30 | 双动作切换模块 | GST-LD-8302A | 只 | 20 |
| 31 | 隔离器 | GST-LD-8313 | 只 | 8 |
| 32 | 消火栓按钮 | J-SAM-GST9123 | 只 | 10 |
| 33 | 中继�？� | GST-LD-8321 | 只 | 6 |
| 34 | 暗装式预埋盒 | YM-02B | 只 | 100 |
| 35 | 接线端子箱 | GST-JX100 | 台 | 4 |
| 36 | 信号线 | ZR-RVS2*1.5 | 捆 | 10 |
| 37 | 电源线 | ZR-BV2.5 | 捆 | 6 |
| 38 | 设备安装操作板 | 块 | 1 | |
| 39 | 蓄电池 | 24AH/12V | 块 | 2 |
| 40 | 操作工具 | 套 | 12 | |
| 41 | 消防系统检测设备 | 套 | 1 | |
| 42 | 实训桌 | 套 | 6 | |
| 43 | 实训凳子 | 把 | 50 | |
| 44 | 消火栓灭火系统、自动喷洒灭火系统、防排烟系统、消防应急及疏散指示照明系统（火灾联动体验部分） | 套 | 1 | |
| 45 | 消火栓灭火系统 | 消防泵、稳压泵、气压罐、闸阀、水泵控制电箱、管网压力表、电接点压力表、泄压阀、柔性接头、过滤器、泄水阀、DN100水管、水泵接合器、消火栓、喉管等 | 套 | 1 |
| 46 | 自动喷洒灭火系统（包含湿式、干式、预作用、雨淋） | 消防泵、稳压泵、气压罐、闸阀、消防水箱、水泵控制电箱、管网压力表、电接点压力表、泄压阀、柔性接头、过滤器、泄水阀、DN100镀锌管、湿式报警阀组、干式阀组、预作用阀组、雨淋阀组、末端试水装置、各种喷头、信号蝶阀、水指、排气阀、末端试水箱 | 套 | 1 |
| 47 | 防排烟系统 | 排烟风机、排烟风口、排烟管道 | 套 | 1 |
| 48 | 报警系统（展板定制） | 套 | 1 | |
| 49 | 装修、水电改造、监控、网络建设 | 项 | 1 | |
| 50 | 设备安装费 | 项 | 1 |
一、消防卷帘门系统实训系统概述：

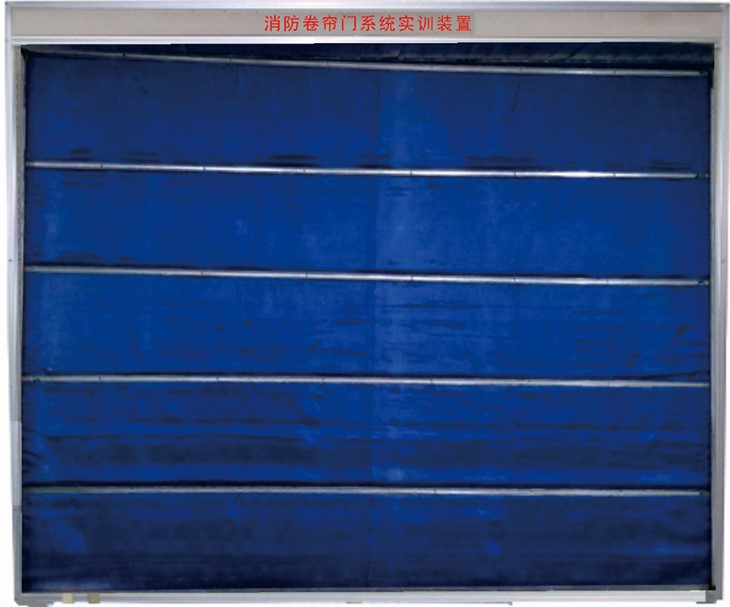

消防卷帘门系统实训系统由模拟房间防烟卷帘门拟卷帘门在火灾发生时起防火分区隔断作用，在火灾发生时，感烟探测器报警，火灾信号送到卷帘门控制柜，控制柜发出启动信号，卷帘门自动降到设定的位置（特殊部位的卷帘门一降到底），如果感温探测器报警，卷帘门才降到底。
二、消防卷帘门实训设备组成
由模拟房间、卷帘门、卷帘门控制柜、火灾报警控制器、火灾探测器、以及相应的联动控制系统组成
二、消防卷帘门系统实训设备参数：
电压：AC220±10％ 50Hz
保护：具有漏电�；ぷ爸�
环境温度：+4℃～+45℃
装置容量：＜1000W
外形尺寸：1800mm×800mm×2000mm
四、操作实训：
1、消防卷帘门系统的认识
2、消防卷帘门系统的手动操作
3、消防卷帘门系统的自动操作
4、消防卷帘门系统与联动中心的操作
5、消防卷帘门系统防动控制编程
五、消防卷帘门系统实训装置主要配置清单
| 序号 | 名称 | 参数 | 数量 |
| 1 | 消防卷帘门模拟间 | 工业铝型材制作 | 1间 |
| 2 | 电动卷帘门 | 由帘板、卷简体、导轨、电气传动等部分组成。 | 1套 |
| 3 | 卷帘电机 | 1台 | |
| 4 | 电气控制合 | 1个 | |
| 5 | 感温探测器 | 总线型 | 1只 |
| 6 | 感烟探测器 | 总线型 | 1只 |
| 7 | 电气控制箱 | 500*400*150 | 1套 |
| 8 | 消防控制主机 | 1台 | |
| 9 | 消防应急电源 | 1套 | |
| 10 | 手动报警按钮 | 总线型 | 1只 |
| 11 | 声光报警器 | DC24V | 1只 |
| 12 | 输入�？� | 总线型 | 1只 |
| 13 | 输入输出�？� | 总线型 | 1只 |
一、产品组成

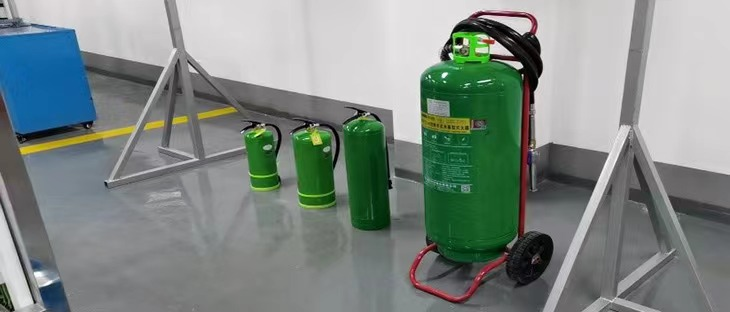

1、罐式泡沫灭火装置1个，容量70升。
2、手提式泡沫灭火器(水基) 1个，容量3升。
3、手提式泡沫灭火器(水基) 1个，容量6升。
4、手提式泡沫灭火器(水基) 1个，容量9升。
5、烟感探测器2套(不同型号)。
6、温度探测器2套(不同型号)。
7、电气安装器件、线材+配件+报警回路线1套。
8、A/B类火灾控制模拟房间
冷轧钢板材质台架，采用一次成型工艺，带有活动轮。
A类火灾固体物质失火模拟房间，提供声光火灾报警模拟，固体燃烧物支架，操作窗口，一键灭火等系统，在控制器的控制下安全模拟固体物质失火情况，用以泡沫灭火器灭火演练:
(2) B类火灾固体物质失火模拟房间，提供声光火灾报警模拟，液体燃烧物容器，操作窗口，一键灭火等系统，在控制器的控制下安全模拟液体物质失火情况，用以泡沫灭火器灭火演练;
(3)控制箱，用以控制两个模拟房间的声光报警，具有火灾模拟控制，点火控制，灭火控制等功能。
二、技术参数
1、输入电源:单相三线~220V士10% 50Hz
2、工作环境:环境温度范围为-5C ~+40C 相对湿度<85%(25"C) 海拔< 4000m
3、 安全�；�:具有漏电压、漏电流�；ぷ爸�，安全符合国家标准
