传感器原理与检测技术实验台-上海顶邦公司

随着科技的飞速发展，传感器技术已经成为了现代工业、自动化生产、航空航天等领域中不可或缺的一部分。传感器通过将环境中的物理量转换为电信号，实现对这些物理量的监测和控制。而传感器原理与检测技术实验台，正是为了帮助我们更好地理解和掌握这一领域的知识和技能而设计的实验设备。本文将从传感器原理、检测技术实验台的功能和应用等方面进行详细介绍，以期帮助读者更好地了解这一领域。
传感器原理与检测技术实验台

　　一、传感器原理
　　传感器是一种将外界环境中的物理量、化学量等非电学量转换为电信号的装置。根据转换方式的不同，传感器可分为光学传感器、热敏传感器、力敏传感器、气敏传感器、声敏传感器等多种类型。其中，光敏传感器、温度传感器和压力传感器是最为常见的三种类型。
　　1. 光敏传感器：利用物体对光线的吸收、反射或散射特性来转换光信号的一种传感器。常见的光敏传感器有光电二极管(LED)、光电倍增管(PMT)等。
　　2. 温度传感器：利用物体温度与参考温度之间的差异来转换电信号的一种传感器。常见的温度传感器有热电偶、热电阻等。
3. 压力传感器：利用物体对于压力变化的敏感性来转换电信号的一种传感器。常见的压力传感器有压阻式压力变送器、差动压力变送器等。

　　二、检测技术实验台的功能
　　检测技术实验台是一种专门用于学习和研究传感器原理与检测技术的实验设备。它通常包括以下几个部分：
　　1. 硬件平台：负责将各种传感器与计算机、数据采集卡等外部设备连接起来，实现数据的输入和输出。
　　2. 软件平台：提供各种传感器参数的设置、数据处理和分析工具，帮助用户更好地理解和掌握传感器的工作原理和检测技术。
3. 实验箱体：为用户提供一个封闭的空间，用于存放各种传感器和实验器材，以及进行实际的实验操作。

　　三、应用领域
检测技术实验台在现代工业、自动化生产、航空航天等领域有着广泛的应用。例如，在工业生产过程中，可以使用检测技术实验台对生产过程中的各种物理量进行实时监测，从而实现对生产过程的优化控制；在航空航天领域，可以使用检测技术实验台对飞机的各项性能指标进行实时监测，确保飞机的安全飞行。此外，检测技术实验台还可以用于教育、科研等领域，帮助学生和研究人员更好地理解和掌握传感器原理与检测技术。

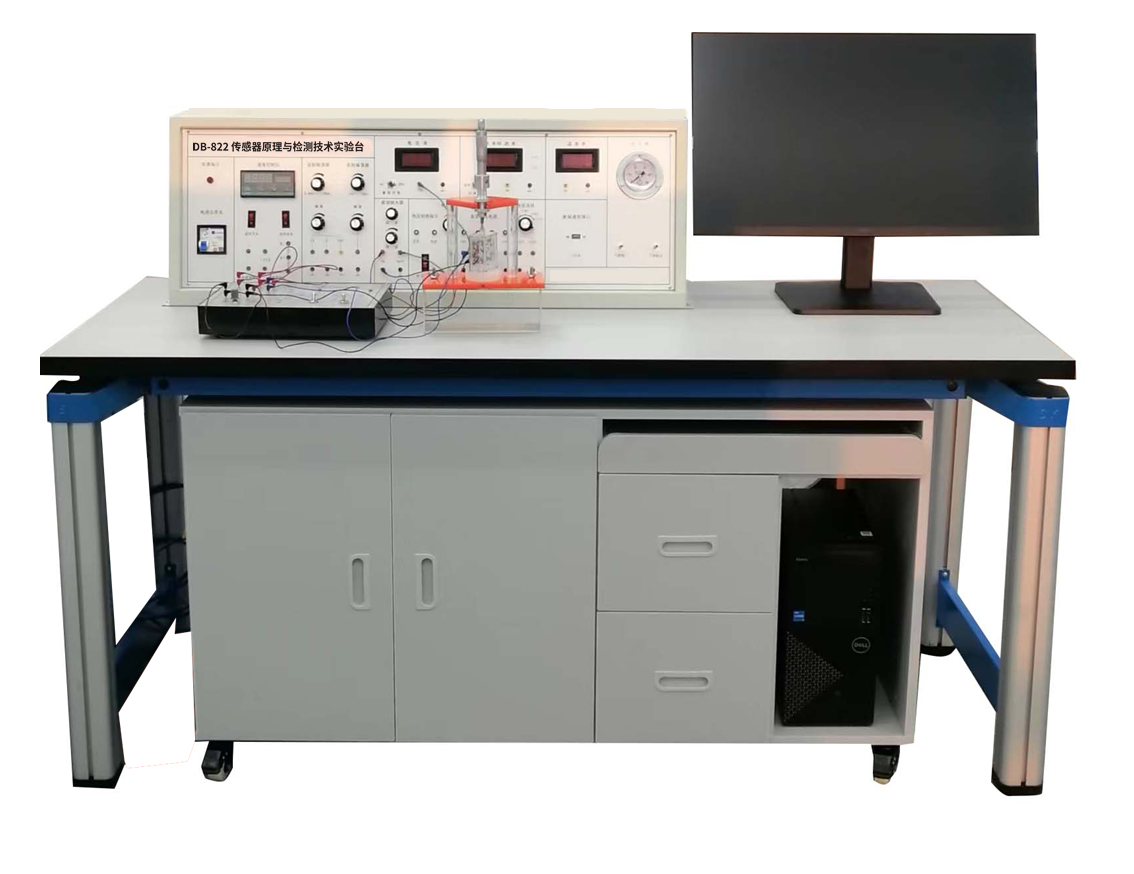

DB-822 传感器原理与检测技术实验台

一、概述:
传感器原理与检测技术实验台是本公司推出的为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。传感器原理与检测技术实验台是各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课理想的实验室设备。

二、技术参数：
1、输入电源：AC220V±5% 50±1Hz
2、额定电流：≤5A
3、直流电源：±5V ±15V
4、稳压系数：±1%
5、电压纹波：≤10mV
6、非线性误差：≤5%
7、测量精度：≤1%
8、功耗：100VA
9、输出电流：1A
10、相对温度：-5℃～40℃
11、相对湿度：＜85%（25℃）
12、实验台规格外形尺寸：1600×700×1100mm
三、主控台功能：
1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路�；すδ�。
2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。
3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可
调，最大输出电流：0.5A（有效值0.4KHz）。
4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直
流放大器。
5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。
7、温度表：0-150℃度，精度1%。
8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
9、机械式压力表：0-40Kpa，精度2%。
10、手动气压源：0-40Kpa。
四、三源部分：
1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。
五、数据采集卡及处理软件：
数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
六、传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器�？�	电阻式传感器	± 2mm	± 1.5%
2	电阻霍尔式传感器�？�	霍尔式传感器	≥ 2mm	0.1%
3	电容式传感器模块	电容式传感器	± 5mm	± 1.3%
4	电感式传感器�？�	电感式传感器	± 5mm	± 3%
5	光电式传感器�？�	光电式传感器	0-2400转/分	≤ 1.5%
6	涡流式传感器�？�	涡流式传感器	≥ 1mm	± 3%
7	温度式传感器�？�	温度式传感器	0-100℃	± 2%
8		磁电式传感器		0 .5V/m
9	压电式加速度传感器�？�	压电式加速度传器	1-30Hz	± 2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	± 1.5%
11	压力传感器�？�	压力传感器	0-50kpa	± 2%
12	超声波传感器�？�	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	± 5%
15		霍尔式测速传感器	0-2400转/分	± 1.5%
16		涡流测速传感器	0-2400转/分	≤ 1.5%
17		磁电测转速传感器	0-2400转/分	≤ 1.5%
18		转速传感器	0-2400转/分	≤ 1.5%
19	热电偶、热电阻传感器模块	K 型热电偶传感器	0-100℃	± 3%
20		E型热电偶传感器	0-100℃	± 3%
21		Pt100铂电阻传感器	0-100℃	± 3%
22		Cu50铜电阻传感器	0-100℃	± 3%
23	移相器、相敏检波器�？�
24	热释电红外传感器模块	热释电红外传感器		3200V/W
25	硅光电池传感器�？�	硅光电池传感器		0.35A/W
26	集成温度传感器模块LM35	集成温度传感器LM35	0-100℃	± 2%
27	PN结、正与负温热敏电阻传感器�？�	PN结温度传感器	0-100℃	± 3%
28		正温热敏电阻传感器	0-100℃	± 3%
29		负温热敏电阻传感器	0-100℃	± 3%
30	光敏二极管、光敏三极管与光敏电阻�？�	光敏二极管	随光照度变化	± 3%
31		光敏三极管	随光照度变化	± 3%
32		光敏电阻	电阻随光变化	± 3%
33		PSD位置传感器
34	扭矩传感器�？�	扭矩传感器	0-6000gcm	±2%Fs
35	光栅位移传感器模块	光栅位移传感器	0-25mm
36		CCD实验仪
37	指纹识别传感器�？�	指纹识别传感器

七、传感器特点：
1.传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2.每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3.传感器转换电路板采用�？槭浇峁�，�？樯嫌∮凶辉硗加虢酉呖�。
4.本实训装置由主控台、传感器、实验�？�、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验�？�，抽屉存放各种传感器。
5.学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。
