其次，使用工业型液压与气压传动综合实训装置进行学习时，需要按照一定的步骤来进行。首先，要了解并熟悉各个设备的工作原理和使用方法；然后，根据实验要求，正确地设置和调整各种参数；最后，通过观察和记录实验数据，分析实验结果，加深对液压与气压传动技术的理解。
此外，使用工业型液压与气压传动综合实训装置进行学习还有一个重要的优点，那就是能够培养学生的问题解决能力。在实验过程中，可能会遇到各种问题，如设备故障、实验数据异常等。这时，学生需要运用所学的知识，通过分析问题、寻找原因、制定解决方案等方式，来解决问题。这种锻炼不仅能提高学生的专业技能，也能培养他们的创新思维和团队协作能力。
总的来说，工业型液压与气压传动综合实训装置是一款非常实用的教学工具，它能够帮助学生更好地理解和掌握液压与气压传动技术。同时，通过使用这款实训装置进行学习，还能培养学生的问题解决能力和创新思维。因此，我们应该积极推广和应用这样的实训设备，为我国的工业技术发展做出贡献。

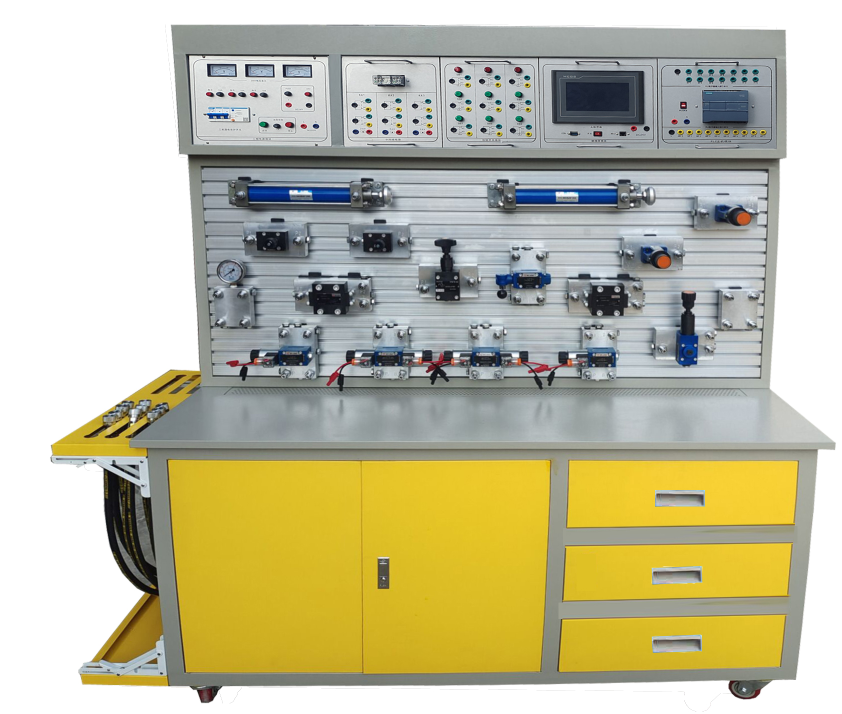

SQY-06 工业型液压与气压传动综合实训装置
一、产品概述
1. 工业型液压与气压传动综合实训装置要求采用“二合一”结构，一套为气压传动与PLC装置系统，另一套为工业液压传动与PLC装置系统。一套装置可以进行液压控制、气动控制的相应基本回路及其应用实训，以及PLC编程及应用控制实训，适用于“液压传动与控制”、“液压与气压传动”、“气动技术”等相关课程的实训教学。
2. 工业型液压与气压传动综合实训装置要求采用正反双面设计，一面液压传动实训组件，另一面为气压传动实训组件，可独立进行液压出的弄与气动相关实训项目，设备紧凑、利用率高。
3.各工业液压、气动控制元件装在带弹性卡脚的专用底板上，能灵活布局于工业铝合金型材操作面板上；相关油路和气路接口快速接头引出，可用耐压液压胶管和气管搭建各种液压、气动控制回路。
4.电气控制模块接口均已引至面板专用插座，可用护套结构专用实训导线连接电气控制回路，开放性和扩展性强。
5.装置要求学生既可根据指导书搭建各种液压传动和气动回路，也可根据配套的资源自行设计手动搭建系统回路，能锻炼学生理论结合实际的动手能力及思考能力，具有很强的实训性。
6.本装置集液压传动控制、气动控制、继电器控制、PLC控制等技术于一体，是典型的机、电、液、气一体化的综合实训设备，功能强大、适用范围广。
7.输入电源：三相四线（或三相五线）AC380V±10%
8.装置容量：≦2.5kVA
9.外形尺寸：不小于1600mm×1000mm×1750mm
10.安全�；ぃ壕哂新┑绫；�、接地�；�、过载�；�、路�；さ裙δ�。
★11.实验室电源安全管理系统
该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集�？樽槌桑凳毕允臼笛樘ㄈ嗟缌髦�、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。
（2）密码上电功能，只有密码输入正确才能给实验台上电。
（3）终端具有两级使用权限：普通权限和高级权限
普通权限：设备上电即自动进入普通权限，在该权限下任何人都可以自由查看各相电参数；但是无权干预设备的运行且无权更改系统设置；
高级权限：需要教师输入密码才能获取该权限级别，进入该权限级别后即可获取本电源管理系统的所有操作权利，包括拉合闸（运行或停止运行）、本地定时开关机，过欠压，过流以及余额不足报警阈值设置及其功能使能；报警记录查看，费用管理部分的预付费功能开关，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时模式设置，配网触发模式选择等；
（4）稳定可靠的互联网连接：使用全球化开发平台，连接可靠性强，网络数据延迟小。
（5）终端设备与APP紧密结合，通过手机或其他智能移动终端系统监控查询学生实验台的电源开关状态；可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。
（6）终端设备与云端联动，在联网状态(显示绿色WIFI标志)，教师通过手机APP，可远程实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；
（7）可远程设置实验台�；さ缪购偷缌鳎笔淙氲缪够蛘叩缌鞒；さ缪怪祷蛘弑；さ缌髦底远卸鲜笛樘ǖ缭幢；ど璞�，并推送信息到教师控制端。在终端上更改系统设置也会即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制；
（8）预付费功能，在APP端，用户对产品具有完全的操作权，可以给电表设备进行电量充值，剩余电量为0.00kWh时自动拉闸断电；带有余额不足提醒功能，余额不足时自动上报到云端，APP也会立即显示并记录该事件以提示用户及时进行电量充值；（预付费功能和余额不足报警功能也以被关闭）
（9）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；
（10）设备分享功能，通过APP可以把设备分享给其他成员，方便协同管理，如果不想分享给其他成员也可以直接解除分享；初次添加设备的用户为设备所有者，对设备分享与否具有绝对掌控权。
二、产品主要配置及功能要求
（一）控制屏
1.控制屏采用双面二合一结构，两面均设有工业铝合金型材操作板，可用于布局安装相关液压气动元件�？�，型材表面有标准的两道固定槽，两道之间距离为38mm,槽宽8mm最上面层主要用以放置电源控制�？榧暗缙刂乒蚁�。
2.电源模块：电源部分配有漏电�；て鳌⒌缭粗甘咀爸�、泵站的启动/停止装置、DC24V电源及交流电源（AC220V、AC380V）输出接口。
（二）实训桌
钢质双层亚光密纹喷塑结构，实训桌下方设有元器件储存柜，用于存放元器件。底部设有带刹车万向轮，方便移动布局，造型美观大方。
（三）液压实训组件
2.1液压泵站
（1）变量叶片泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；变量叶片泵：额定流量8L/min，压力7MPa；电机：三相交流电压，额定功率：1.5kW，额定转速1400r/min；系统额定工作压力：6MPa，油箱容量≥40L，采用优质钢材，表面双层亚光密纹喷塑处理，配有抗磨液压油，带液位视镜，放油螺钉以及空气过滤器，过滤等级90μm；。
