首先，我们来看看费斯托气动实训装置。这套装置集成了先进的气动技术和真实的工业设备，通过模拟实际的工作环境，让学员能够在实践中学习和理解气动控制系统的工作原理和操作方法。在实训过程中，学员不仅能够学习到如何选择和安装气动元件，如何进行气动系统的设计和调试，还能够了解到如何解决气动系统中的各种常见问题。
接下来，我们再来看看费斯托PLC实训装置。PLC是一种广泛应用于工业自动化控制的数字计算机，它可以对各种生产过程进行精确的控制和监测。在这套实训装置中，学员可以通过编程来控制PLC设备，实现各种复杂的生产流程。这不仅可以提高学员的编程技能，还可以帮助他们更好地理解和应用PLC技术。
总的来说，费斯托气动与PLC综合实训装置是一套非常实用和高效的教学工具。它将理论学习和实践操作完美地结合在一起，使学员能够在最短的时间内掌握这两种重要技术。对于那些希望在自动化领域发展的学生来说，这套实训装置无疑是一个非常好的选择。
DB-108 费斯托气动与PLC综合实训装置

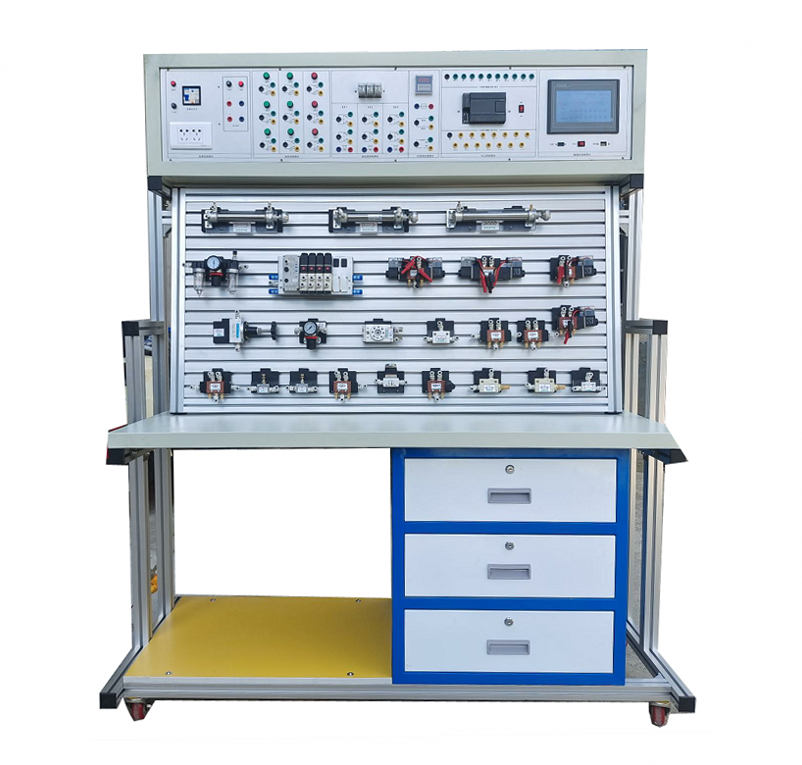

（参考图）
（参考图）
一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、可编程控制器（PLC）：西门S7-200SMART主机 12输入
8输出（继电器输出方式）
4、空气压缩机（基本配置小型机） 电机功率：550W 电源：AC220V
5、公称容量：30L 噪音：55分贝
6、额定输出气压1Mpa
7、实训装置外型尺寸：1500mm×650mm×1750mm
8、整体采用铝型材框架组装。
二、主要特点
1、费斯托气动与PLC综合实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、费斯托气动与PLC综合实训装置配备工业用常用气动元件，且均配有过渡底板（塑料底板6.5*8cm），可方便、随意地将元件按放在实训面板（面板带“T”沟槽形式的铝合金（100cm*7.4cm*11cm）型材结构）上�；芈反罱硬捎每旎唤油�，拆接方便快捷。
3、费斯托气动与PLC综合实训装置实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
4、费斯托气动与PLC综合实训装置实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握气动系统动作及PLC控制的基本气动回路。
5、实验室安全管理系统，该系统集成无线远程实验台电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集�？樽槌桑凳毕允臼笛樘ㄈ嗟缌髦�、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。密码上电功能，只有密码输入正确才能给实验台上电。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载�；せ芈�
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、与门型梭阀的应用回路
17、PLC控制的延时回路
18、双缸、同步动作回路
19、四缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、触摸屏的软元件控制回路
