流体力学综合实验装置由以下几个部分组成：流体泵、流量计、压力计、流量管路、压力管路、实验台架等。这些部件共同构成了一个完整的流体系统，可以模拟实际工况，方便研究人员进行实验和分析。
1. 流体泵：流体泵是实验装置的核心部件，用于提供流体动力，使流体在管路中流动。根据实验需求，流体泵可以选择不同类型，如离心泵、柱塞泵等。
2. 流量计：流量计用于测量流体通过管路的流量，以便实时监测流体的流速。常见的流量计有转子式流量计、涡街流量计、电磁流量计等。
3. 压力计：压力计用于测量流体在管路中的压力，以便了解流体的压力变化情况。常见的压力计有压强计、差压计、绝对压力计等。
4. 流量管路和压力管路：流量管路和压力管路是实验装置中的输送通道，用于连接流体泵、流量计、压力计等部件。根据实验需求，流量管路和压力管路可以选择不同的材质和直径，以满足不同的流量和压力要求。
5. 实验台架：实验台架是支撑整个实验装置的基础结构，可以固定各种部件，保证实验的稳定进行。此外，实验台架还具有一定的扩展性，可以根据实验需要增加或减少附件。
二、流体力学综合实验装置的功能
1. 模拟实际工况：流体力学综合实验装置可以模拟各种实际工况，如风洞实验、水动力学实验等，帮助研究人员更直观地了解流体运动的规律。
2. 检测和控制流体参数：通过对流体的流量、压力、温度等参数进行实时检测和控制，可以研究流体的性质和行为。例如，可以通过改变流量计的刻度来研究流体的流速分布；可以通过改变压力计的刻度来研究流体的压力分布。
3. 分析和预测流体运动：通过对实验数据的分析和处理，可以预测流体在不同工况下的运动状态，为实际工程应用提供理论依据。例如，可以通过对水动力学实验数据的分析，预测船舶在不同波浪条件下的运动性能；可以通过对风洞实验数据的分析，预测飞机在不同风速条件下的行为。
三、流体力学综合实验装置在科学研究中的应用
1. 空气动力学：空气动力学是研究空气在运动过程中所受到的各种力的作用及其分布规律的学科�？掌ρ笛槭依昧魈辶ρё酆鲜笛樽爸媒懈咚倨魇匝�、风洞试验等，研究飞行器的气动性能，为航空工业的发展提供技术支持。
2. 水动力学：水动力学是研究水在运动过程中所受到的各种力的作用及其分布规律的学科。水动力学实验室利用流体力学综合实验装置进行船舶模型试验、水坝模型试验等，研究船舶和水坝的安全性能，为水利工程建设提供理论依据。
3. 海洋工程：海洋工程是研究海洋环境及海洋资源开发利用的理论和技术的学科。海洋工程实验室利用流体力学综合实验装置进行海洋流场模拟试验、海洋生物研究等，为海洋资源的开发利用提供技术支持。
总之，流体力学综合实验装置为我们提供了一个宝贵的研究工具，可以帮助我们更好地理解流体运动的规律，为科学研究和工程应用提供有力支持。随着科学技术的不断发展，流体力学综合实验装置的设计和功能也将不断完善，为人类探索自然界奥秘作出更大贡献。

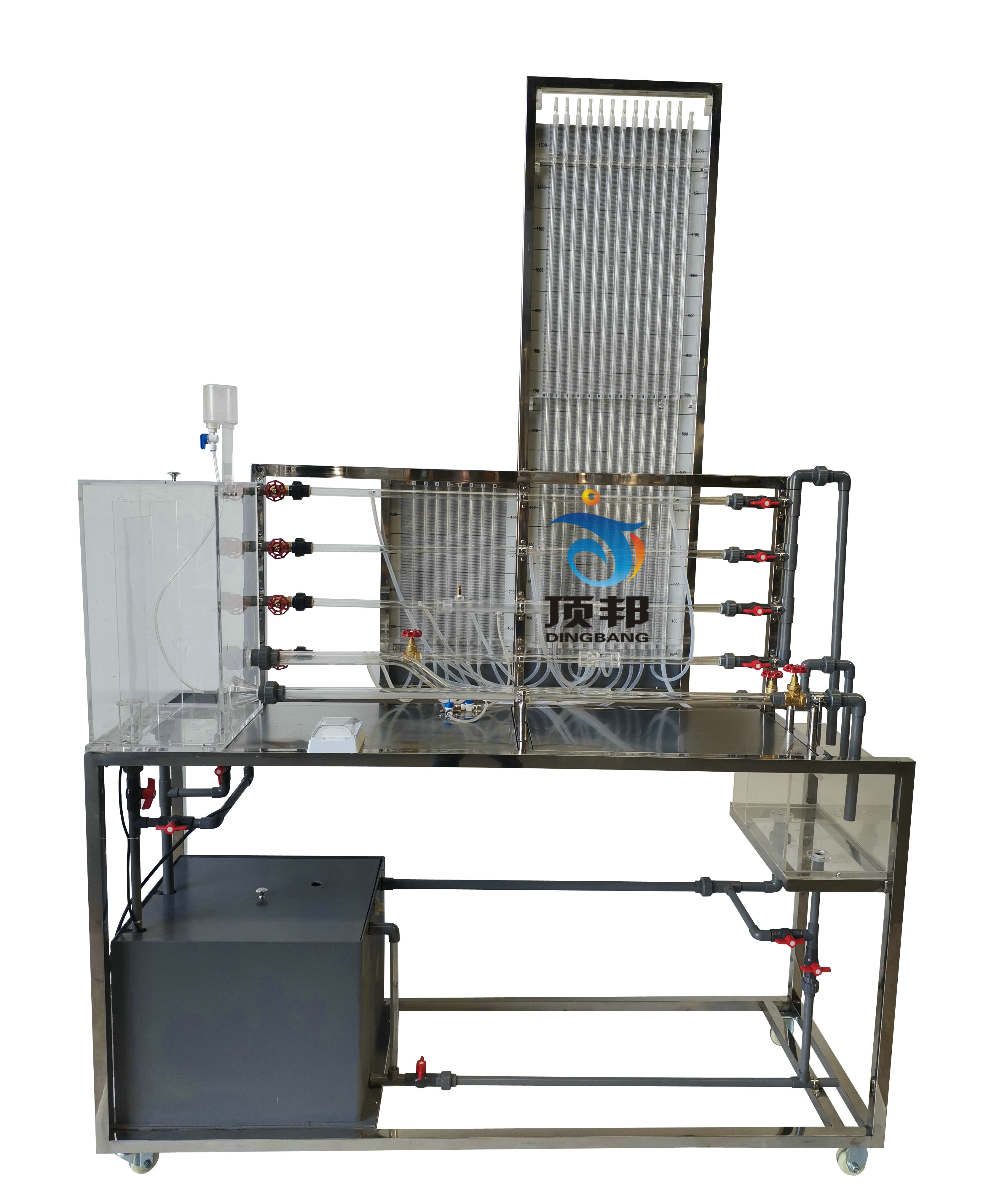

DB-LLZ 流体力学综合实验装置
设备特点：
1、流体力学综合实验装置为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。
2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。
3、流体力学综合实验装置整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、流体力学综合实验装置设计可360度观察，实现全方位教学与实验。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。
主要配置：
雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz�？闪僮�。
2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。
3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。
4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。
5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。
6、实验流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。
7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
8、静音环保型水泵：扬程：12m，流量：15L/min，功率：120W。
9、计量槽：容积10L透明有机玻璃制作，带计量刻度。
10、实验水箱：有机玻璃制成，容积40L，上装指示液盒，指示液为红墨水。
11、蓄水箱：容积约100L，PVC板焊制而成。
12、实验所用的流体-水为全循环使用设计，充分节约水资源。
13、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
14、外形尺寸：1600×550×2000mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
