MCGS软件介绍
1、软件介绍装置中的智能仪表控制方式、DDC远程数据采集控制方式和S7-200控制方式都采用了北京昆仑公司的MCGS组态软件作为上位机监控组态软件。版本为：MCGS 6.2 通用版。
MCGS（Monitor and Control Generated System）是一套基于Windows平台的，用于快速构造和生成上位机监控系统的组态软件系统，可运行于Microsoft Windows95/98/NT/2000等操作系统�！�
MCGS6.2通用版是北京昆仑通态数十位软件开发精英，历时整整一年时间，辛勤耕耘的结晶，MCGS6.2通用版无论在界面的友好性、内部功能的强大性、系统的可扩充性、用户的使用性以及设计理念上都有一个质的飞跃，是国内组态软件行业划时代的产品，必将带领国内的组态软件上一个新的台阶。MCGS 6.2为用户提供了解决实际工程问题的完整方案和开发平台，能够完成现场数据采集、实时和历史数据处理、报警和安全机制、流程控制、动画显示、趋势曲线和报表输出以及企业监控网络等功能。
有关MCGS软件的详细使用请参考配套的手册及光盘。
2、软件安装
把MCGS软件光盘插入光驱，自动跳出安装界面。点击安装MCGS组态软件通用版 进入安装目录的选择，选择安装目录，单击下一步。根据提示安装。（假定装在D:\MCGS目录下）
3、工程软件的安装（以数据采集工程为例）
1） 将光盘中DDC控制实验_ModBusRTU.MCG 复制到电脑上（假定放在D:\ 下，其他盘亦可，但注意不要放在桌面上）。
2）去掉只读属性
3）在桌面复制一个MCGS通用版运行环境的快捷方式，重命名为液位、流量控制
4）将该快捷方式的文件目标改为
D:\MCGS\Program\McgsRun.exe D:\DDC控制实验_ModBusRTU.MCG
工程文件安装完成。
4、工程软件实验基本操作
1）数据采集方式软件基本操作（以单容液位控制实验为例）

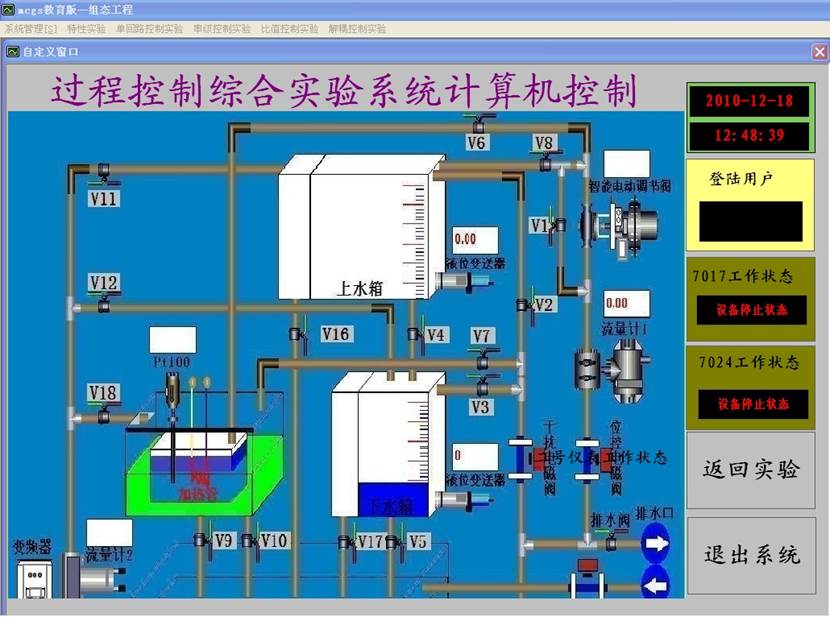

双击快捷方式即进入计算机实验组态运行环境，进入启动画面。
如图1.8所示：
图1.8 启动画面
用户登录：点击主菜单中“系统管理”中“用户登录”，填入相应用户和密码，登录。若不登录，实验中相应的参数不能修改。

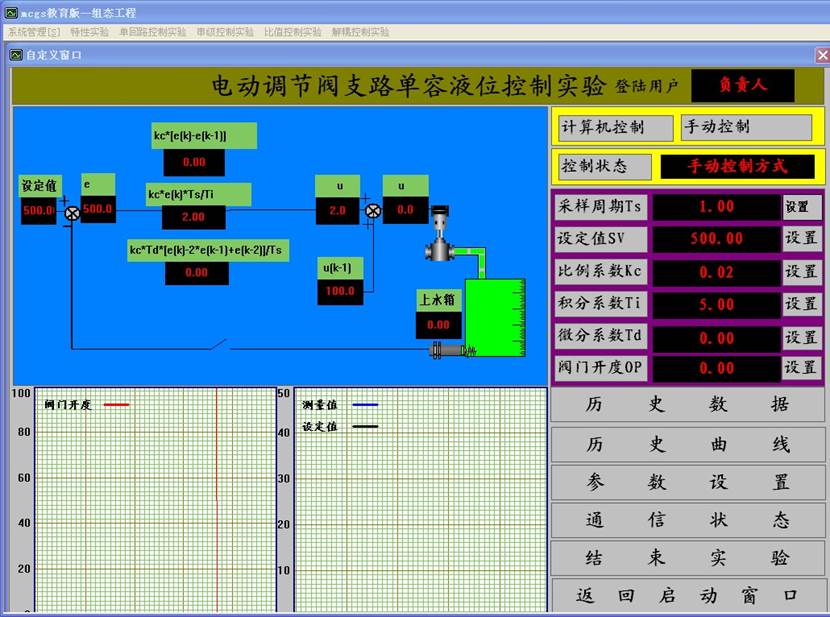

选择实验：点击主菜单中“单回路控制实验”中“电动电动调节阀支路单容液位控制实验”。
如图1.9所示：
图1.9 电动调节阀支路单容液位控制实验画面
计算机控制：单击进入计算机控制状态，此时运行计算机PID，即MCGS软件中的程序起控制作用，DDC控制模块只作为I/O口的采集作用，不起控制作用，应设置设定值和相应P、I、D参数，即比例系数KC、积分系数Ti、微分系数Td。
手动控制：单击进入手动控制状态，此时不运行PID，但可给阀门输出设置固定输出值。
实时曲线：界面左下方显示实时曲线。

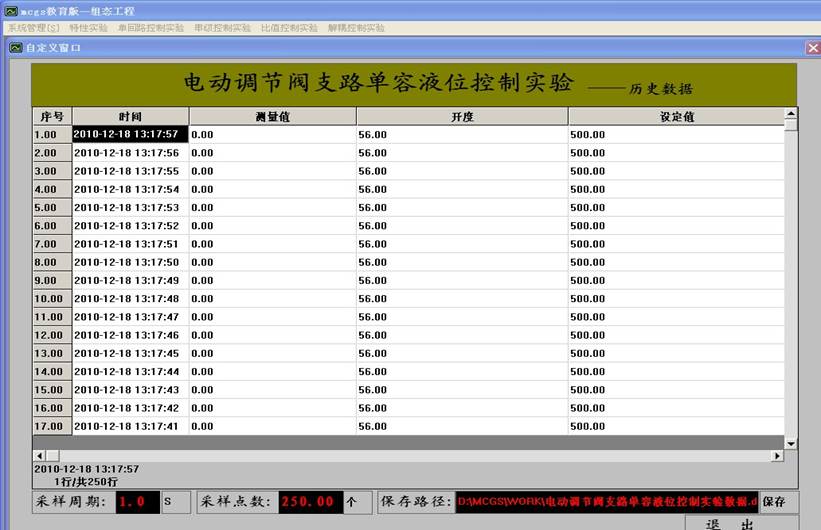

历史数据：单击进入历史数据窗口，如图1.10
图1.10 历史数据
保存：单击保存按钮，把该实验的历史数据保存在D:\MCGS\WORK目录下。
退出：单击退出按钮，退出实验历史数据窗口，进入实验启动窗口。

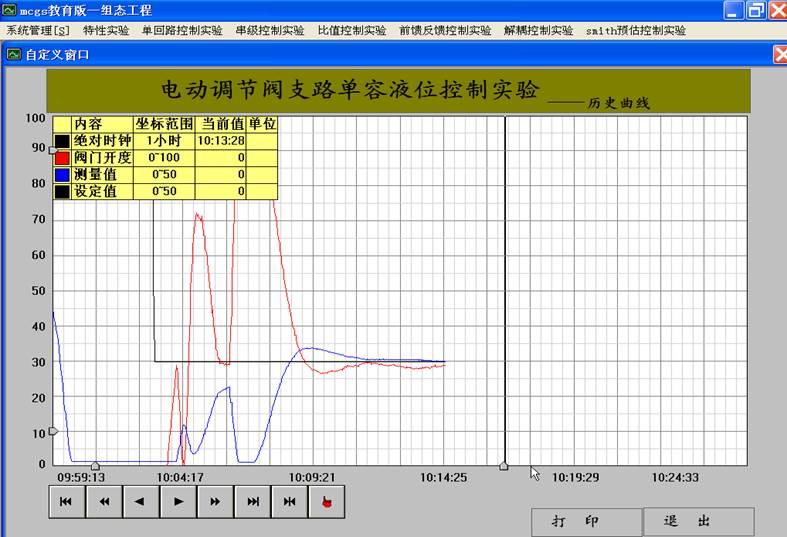

历史曲线：单击此进入历史曲线窗口，如图1.11所示：
图1.11 历史曲线
打印：单击打印按钮，打印历史曲线窗口。
退出：单击退出按钮，退出历史曲线窗口，进入实验启动窗口。
参数设置：设置连接到相应通道上的传感器模拟信号的物理量程，此实验应为AI0：30。
通讯状态：通讯正常则可进行实验，如果通讯失败则应检查则应检查通讯线路是否连接无误，通讯线是否接到电脑的串口。
结束实验：退出实验运行环境。
返回启动窗口：返回启动画面。
