一、装置概述
PLC可编程控制器实训装置是根据中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准，以及教育部“振兴21世纪职业教育课程改革和教材建设规划”要求研发的专业教学仪器。这类装置广泛应用于高职院校、职业学校、技工学校、职业培训学校、职教中心及鉴定站/所的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》及《现场总线控制技术》等课程的教学与技能实训。
二、装置特点
PLC实训装置通常采用积木组合式结构，包含开关量、模拟量、变频调速、触摸彩屏和总线通信�？榈取Ｅ涮椎淖樘嗫厝砑头抡媸笛等砑芄皇迪址抡婊�、信息化和网络化的实训教学，充分体现实训教学的网络性和系统性。
项目实训模块利用典型的可编程控制器及总线技术，完成对工业生产中模拟对象和实物模型中的逻辑、模拟、过程和运动等的控制实训，帮助学生掌握认知、设计、安装、调试和检修等多项技能。
三、技术性能与配置功能
PLC实训装置的技术性能主要包括输入电源为三相四线或五线的380V±10% 50Hz交流电，工作环境温度为-10℃至+40℃，相对湿度不超过85%（25℃），海拔低于400米，装置容量小于0.5kVA，重量小于110kg，外形尺寸约为1700mm×700mm×1600mm。安全�；し矫�，装置具有漏电压、漏电流�；ぷ爸�，确保操作的安全性。
配置方面，PLC实训装置由控制屏、实训桌、主机实训组件、实训�？椋ê岣坏墓ひ迪殖∩璞改Ｄ馐笛刀韵螅�、变频器挂箱、触摸屏挂箱、交直流电机、总线单元、通信模块、电机导轨、测速机构、云平台�？榧叭砑低匙槌�。这些配置不仅能够满足基本的教学需求，还能够提供丰富的实训内容，提升学生的实际操作能力和创新思维。
四、实训项目
PLC实训装置提供了多种实训项目，如抢答器/音乐喷泉控制系统、装配流水线/十字路口交通灯控制系统、水塔水位/储水池水位控制系统、自动送料装车/四节传送带系统、多种液体混合装置、自动售货机、自控轧钢机/邮件分拣机、机械手控制/自控成型机、加工中心等。通过这些实训项目，学生可以全面掌握PLC编程的基本技能和应用技巧，为未来的工作打下坚实的基础。
PLC可编程控制器实训设备作为一种先进的教学仪器，在职业教育中发挥着越来越重要的作用。它不仅能够帮助学生掌握PLC编程的基本技能和应用技巧，还能够满足不同专业和课程的教学需求。随着科技的不断发展，PLC实训装置将继续完善和发展，为培养更多高素质技能型人才做出贡献。

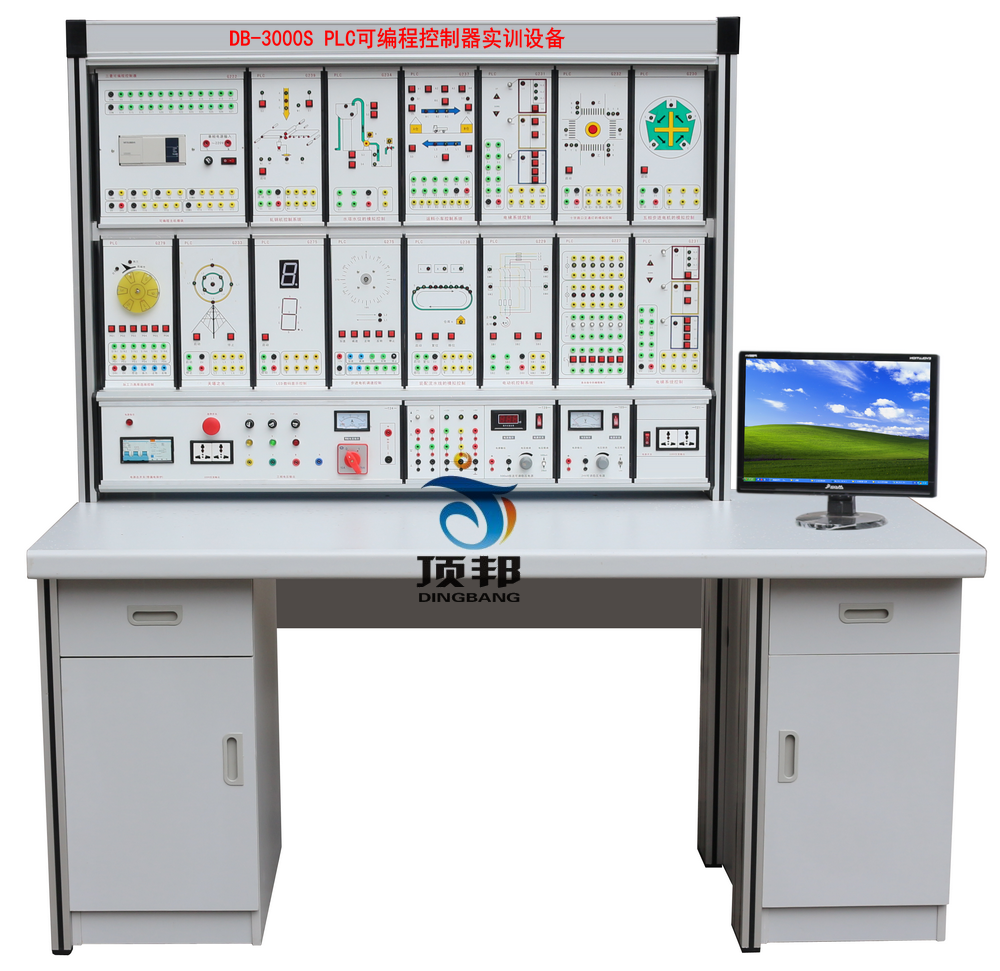

DB-3000S PLC可编程控制器实训设备
1 概述
本实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。实验内容包括有PLC编程方法、指令系统、模拟量控制、联网通信等。符合大专院�；缫惶寤�、电气自动化、自动控制、工业自动化、应用电子、计算机应用及其他相关专业的《PLC可编程控制器技术开发与应用实践》、《可编程控制器原理及其应用》、等课程的教学要求。还可增配网络通信�？�，使PLC与PC机组成网络，实现数据的相互传递。
2：技术性能
2.1：输入电压：三相五线制 380 V（1±10%）50 Hz；
2.2：工作环境：环境温度为：-5℃～＋40℃；
2.3：装置容量：＜1KVA；
2.4：安全�；ぃ郝┑缍鞯缌�≤30mA 过流保护、熔断器保护；
2.5：外形尺寸：1650mm×660mm×1740mm
3：实训装置的基本配置及功能
本实训装置由实训桌、实训挂箱、实训器材等组成。
3.1：实训桌
3.1.1：实训桌主体结构采用铝合金刻模而成。
3.1.2：存贮柜：放置工具及电脑主机。尺寸为：350mm×490mm×700mm。左右各1个。
3.1.3：桌面：为防火、防水、耐磨高密度板，造型美观大方，坚固耐用，前部厚度为50mm。
3.1.4：防尘装置及标题架：标题架由铝合金、装置型号、厂址、服务电话组成，可自由拆卸，尺寸为1230mm×140mm×80mm；实验台在使用时，防尘装置可卷到标题架内，实验台未在使用时，防尘装置可把实验�？槿勘；�。
3.2：功能�？�
3.2.1：功能模块可脱离实验台单独作为一个实验仪器使用，方便老师移动到教学地点，给学生最直观的感觉。
3.2.2：三相电源实验仪器：外部以采用3mm铝合金长方体为主体结构，尺寸为：600mm×160mm×165mm，三相380V输出、交直流220V输出，带漏电�；�，每相带有保险装置，均有指示灯指示，设有外壳接地�；�、缺相指示、急停�；ぁ⒍啻稳鄱纤勘；�、漏电保护等，可脱离实验装置单独做为一个实验仪器使用。独立编号：T24
3.2.3：混合电压输出实验仪器：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。每个输出接口有3mm和6mm的两种，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出。可脱离实验台单独作为一个实验仪器使用.独立编号T08
3.2.4：市电插座输出：外部以采用3mm铝合金长方体为主体结构，大小为300mm×160mm×165mm。六孔220V插座。独立开关控制�？赏牙胧笛樘ǖザ雷魑桓鍪笛橐瞧�。使用独立编号T22
3.2.5：以上实验仪器可自由拼接成一个实验仪器，要求高度宽度一致，整体排成一字，厂家要承诺提供电源的升级换代
3.3： 实验�？�
3.3.1：PLC主机�？椋和獠恳圆捎�3mm铝合金长方体为主体结构，大小为300mm×300mm×110mm。采用FX1N-40MR，配备485网络，输入输出接口引至面板，电源独立开关控制。接口采用四种不同颜色。采用独立�？椋卸懒⒈嗪�.
3.3.2：指令编程�？椋和獠恳圆捎�3mm铝合金长方体为主体结构，大小为150mm×300mm×110mm。 有5个大指示灯的红色黄色绿色白色各不少于3个，按钮不少于8个开关不8个输入输出借口全部引至面板，接口采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。
3.3.3：四节传送带的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？�，带有独立编号。
3.3.4：电动机的自动控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。
3.3.5：五相步进电机控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？�，带有独立编号。
3.3.6：多层电梯的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？�，带有独立编号。（输入输出接口不少于20个）
3.3.7：十字路口交通灯：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。（输入输出接口不少于12个）
3.3.8：天塔之光的控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立模块，带有独立编号。（输入输出接口不少于14个）
3.3.9：水塔自动供水：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。（输入输出接口不少于10个）
3.3.10：液体混合控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立模块，带有独立编号。（输入输出接口不少于14个）
3.3.11：机械手控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。（输入输出接口不少于15个）
3.3.12：装配流水线：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。（输入输出接口不少于12个）
3.3.13：轧钢机控制：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？�，带有独立编号。（输入输出接口不少于12个）
3.3.14：运料小车：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，面板颜色为彩色，至少3种颜色以上，接口插座采用四种不同颜色。采用独立�？椋卸懒⒈嗪�。（输入输出接口不少于19个）
3.3.15：LED数码显示：外部以采用3mm铝合金长方体为主体结构，大小为150mm×300mm×100mm，接口插座采用四种不同颜色。采用独立�？�，带有独立编号。
3.4：实训器件
3.4.1：提供PLC实验说明书1份；
3.4.2：提供实训导线1套；
3.5：软件
3.5.1：提供三菱编程软件GX 编程环境和FXGPWIN_C。
3.5.1：提供仿真软件。
3.5.2：提供三菱PLC学习软件FX-TRN-BEG-C。
3.5.3：提供程序示例。
3.5.4：提供组态工控软件�？勺槌�1：N工控局域网。
3.5.5：提供组态源代码。
3.5.6：提供PLC学习课件PPT。
4：实验项目
4.1：PLC实验项目
4.1.1：基本指令的编程模块
4.1.2：四节传送带�？�
4.1.3：电动机的自动控制�？�
4.1.4：步进电机的PLC控制�？�
4.1.5：多层电梯控制�？�
4.1.6：十字路口交通灯的PLC控制�？�
4.1.7：天塔之光的实验挂箱�？�
4.1.8：水塔自动供水的PLC控制�？�
4.1.9：液体混合装置的实验�？�
4.1.10：运料小车控制模拟�？�
4.1.11：装配流水线模块
4.1.12：轧钢机控制�？�
4.1.13：数码显示控制实验
4.1.14：机械手
4.1.15：并行链接实验
4.1.16：N:N实验
