引言
随着科技的发展，现代建筑工程对通风和排烟系统的要求愈发严格。变风量通风与排烟实训系统作为一种先进的通风解决方案，不仅能够提升室内空气质量，还能在火灾发生时有效保障人员安全。本文将对变风量通风与排烟实训系统进行详细介绍，涵盖其系统概述、关键仪器的作用、系统组成以及实训项目等方面。
一、系统概述
变风量通风与排烟实训系统是一套复杂的工程设备，主要用于模拟真实建筑中的通风与排烟过程。系统由模拟房间配备系统和排烟风机系统两部分组成。前者包括风口、风阀、排烟窗等组件，后者则包含排烟风机、排烟防火阀、送风机及相关的联动控制系统。该装置广泛应用于院校和职业培训机构，通过实际操作使学生掌握通风与排烟系统的安装、调试及维护技能。
二、系统组成与实训项目
1. 系统组成
系统主要由模拟房间配备系统和排烟风机系统组成。模拟房间配备系统包括风口、风阀、排烟窗等，而排烟风机系统则包括排烟风机、排烟防火阀、送风机、相关风道及火灾探测器等。这些组件共同作用，确保了系统的完整性和功能性。
1.1 风口
作用：作为通风系统的入口和出口，调节空气流动。
特点：风口设计合理，可手动或电动调节，适应不同风量需求。
1.2 风阀
作用：用于控制风量大小及流向。
特点：风阀分为调节风阀、防火阀及排烟阀等类型，分别在不同情境下自动或手动开启/关闭。
1.3 排烟风机
作用：在火灾时排除室内浓烟。
特点：采用耐高温设计，轴流风机能够在高温条件下持续工作不少于30分钟。
1.4 排烟防火阀
作用：在排烟系统中防止火势通过管道蔓延。
特点：当管道内温度达到280度时自动关闭。
1.5 DDC控制器
作用：接收火灾信号并启动防排烟装置。
特点：实现消防防排烟系统的自动化控制和快速响应。
2. 实训项目
2.1 消防排烟系统的认识与操作
认识消防排烟系统：了解排烟系统的原理和组成部分。
手动操作：学习手动开启和关闭排烟阀。
自动操作：掌握自动模式下系统的响应机制。
2.2 消防防烟系统的操作
认识消防防烟系统：了解防烟系统的构成及工作原理。
手动操作：手动开启加压送风口，观察系统反应。
自动操作：设置自动模式，检测系统联动效果。
2.3 系统调试与故障排查
系统调试：通过调节风机频率和风阀开度，达到最佳运行状态。
故障排查：设定故障情景，练习排查和解决问题的能力。
三、技术参数与使用环境
1. 技术参数
输入电源：单相三线——380V±10% 50Hz
工作环境：环境温度范围为-5℃——+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：＜3.8kVA
外形尺寸：3000mm×1000mm×1600mm
安全�；ぃ郝┑缪�、漏电流�；ぷ爸闷肴�，符合国家标准。
2. 使用环境
该系统适用于各类普通院校和职业培训机构的教学实训，也可用于科研单位的实验研究。系统具备变频技术控制和节能功能，同时配置触摸式一体教学平台，提供强大的数据分析和控制功能。
四、创新特点
1. 系统集成度高
系统将真实的通风与排烟系统微型化展示，便于教学演示和学生理解。
2. 智能化控制
配备DDC数字控制系统和PLC控制装置，实现了系统的全自动化控制和远程监控。
3. 安全性强
内置多项电气安全�；ご胧绻鞴贡；�、漏电�；ず凸缺；さ�，确保操作安全。
4. 多功能性
系统不仅可以模拟常规的通风与排烟操作，还能设置多种故障场景，提高学生的实战能力和解决问题的能力。
五、总结
变风量通风与排烟实训系统结合了最新的科技成果，提供了一个高效、安全且贴近现实的学习平台，使得学员能够在理论学习的基础上，通过实操积累更多实际经验。这不仅是教育机构的理想选择，也是未来建筑工程中不可或缺的一部分。

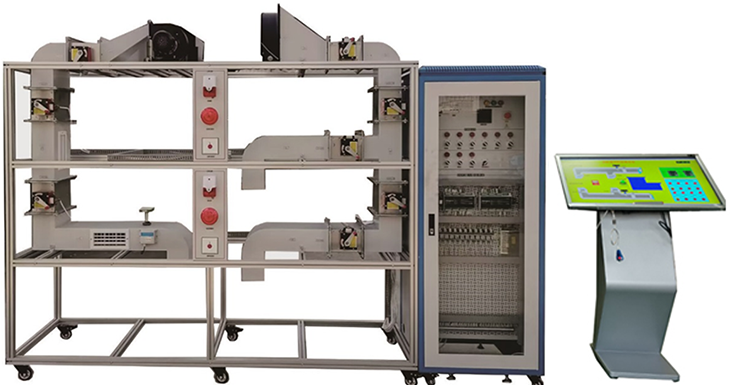

DBLY-102 变风量通风与排烟实训系统
一、系统概述：变风量通风与排烟实训系统根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
变风量通风与排烟实训系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
全系统智能操作，兼变频节能技术控制，通过变频技术控制系统各个系统部件达到节能控制要求，
二、技术参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保护：具有漏电压、漏电流�；ぷ爸�，安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
*7、教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
三、系统特点
1、风系统的完整性、系统与真实的地铁空调系统，风系处理系统原理相同，微型化展示了地铁空调系统的特点，结构、控制方法。。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电�；ぷ埃�
对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷�，对压缩机进行过热、过载保护等功能。
*6、DDC数字量控制�？�2：
16路AI输入，6路DO输入，8路DO输出、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜DDC控制器、Lon Maker软件、力控软件、以及联动控制中心等组成， 消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
7、同步软件动画：
教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
8、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
9、系统终端处理机多样化：采用工程形式的终端处理机组,风系统采用透明化处理；让学生了解室内机组的的结构形式。
10、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
11、风系统的完整性、独立性：与实际中的通风系统、控制功能、�；すδ堋⑾允竟δ芡耆� 一致，每个用户终端都可以在同一工况下独立控制。
12、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌设有四个万向轮和四个固定调节机构，便于移动和固定。
13、实训装置系统设有模拟故障设置功能，在系统中、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
三、技术参数要求
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：
环境温度范围为-5℃～+40℃
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5、70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
8、 排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态�；鹪质毙枰叛淌笔侄虻缍蚩�
9、系统原理
五、实验台控制智能�？椋ㄍ侗曛辽僖岚布嗖棵殴┘觳獗ǜ嫖募韵录柑跄谌�
本模块可控制整机工作环境，确定 系统的工作稳定，可�；ぱ氖笛凳钡奈榷ê桶踩�，关键时可切断总电源。：
1)、智能�？槟？榭杉觳�、监控装置系统的交流电源的电压，在测量过压时，设备过载�；�、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载�；�
2）、软件平台：
电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
3）、工作电源 额定电压AC220V、功耗 正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。
5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
6）电流检测通道：1路、电压检测通道：3路。
7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、
8）通讯接口 通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，
10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.
11）功能显示：可显示电压、电流、功率
12）、界软件面
13）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准
14）、内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本
现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。
10、必须提供
1）提供可供现场查询检测报告编号：
2）提供防触电�；�，检测报告页面图
3）提供接地保护措施测试电流 (A): 1.5倍额定电流，但不小于25A，检测报告页面图
4）提供电气强度和绝缘电阻，检测报告页面图
5）提供机械强度，检测报告页面图
6、提供耐热、耐燃和耐漏电起痕，检测报告页面图
六、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
7；通过各个传感器来控制系统的动作状态
六、配置表
| 序号 | 设备名称 | 数量 | 备注 | |
| 1 | CO2传感器 | 1个 | 4-20MA | 随机联动 |
| 2 | 湿度传感器 | 1个 | 4-20MA | 随机联动 |
| 3 | 铝型材框架 | 1个 | 40*40MM铝型材框架2400*600*1600 | 随机联动 |
| 4 | 温度传感器 | 1个 | 4-20MA | 随机联动 |
| 6 | 压差开关 | 1个 | 随机联动 | |
| 7 | 烟雾传感器 | 2套 | 高精度烟雾浓度检测采集�？槠灞渌推� | |
| 8 | 70防火阀 | 5套 | ||
| 9 | 280防火阀 | 3套 | ||
| 10 | DDC控制�？�， | 2套 | 16路AI输入，6路DO输入，8路DO输出 | |
| 11 | 回风道管路 | 1套 | 按要求 | |
| 16 | 通风管路 | 2米 | 定制 | |
| 12 | 出风口 | 5个 | ||
| 13 | 排风风机 | 1套 | 180W/220V | |
| 14 | 送风机 | 1个 | ||
| 15 | 编程软件 | 1个 | ||
| 16 | 仪表 | 1套 | ||
| 17 | 动画软件 | 1套 | 随机联动 | |
| 18 | 报警器 | 1套 | ||
| 19 | 变频器 | |||
| 20 | 排风机 | 变频 | ||
| 21 | 送风机 | 变频 | ||
| 22 | 触摸式一体教学平台 | 32寸 | 内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线 | 自备 |
