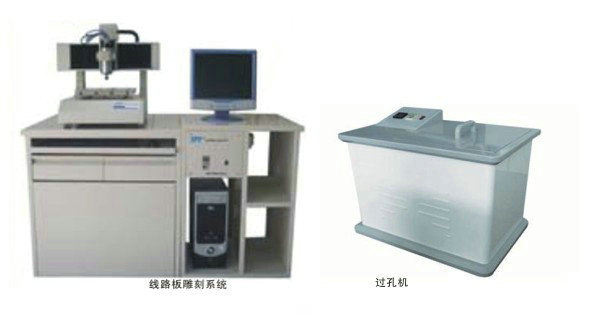

DBG-P 环保型PCB制板工艺系统
价格:168500元
一、系统特点
是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。
二、雕刻机结构及技术参数
传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。
强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
主要技术参数：
|
规格型号
|
DB-3020
|
钻孔深度
|
0.02～3mm
|
|
最大工作面积
|
320mm×320mm
|
钻孔孔径
|
≥0.4mm
|
|
加工面数
|
单/双面
|
钻孔速度
|
100 孔/分钟
|
|
驱动方式
|
步进电机
|
直线导轨
|
工业级线形方滑轨
|
|
主轴电机
|
60000rpm变频电机
|
传动方式
|
滚珠丝杆
|
|
最大移动速度
|
4.8m/min
|
控制方式
|
ARM
|
|
最小线宽
|
4mil（0.1016mm）
|
通信方式
|
RS-232/USB
|
|
最小线距
|
6mil（0.1524mm）
|
安全性能
|
硬件限位�；�，超限自停
|
|
分辨率
|
0.003125mm
|
防尘罩
|
标配
|
三、双面板过孔机
技术参数：
|
最大孔化板面
|
340*340mm
|
阳极铜板
|
180*100*2mm(2套)
|
|
最小孔径精度
|
0.5mm
|
电源
|
220V/50-60HZ
|
|
最大厚径比
|
2.5：1
|
外形尺寸
|
350*270*490mm
|
|
工作电流
|
0-3A可调
|
重量
|
45Kg
|
四、全套系统推荐配置：
|
名 称
|
规格型号
|
数量
|
备 注
|
|
|
电脑
|
|
1台
|
自备
|
|
|
线路板裁板机
|
DB-CBJ
|
1台
|
|
|
|
线路板雕刻机
|
DB-3020
|
1台
|
|
|
|
PCB教学挂图
|
DB-TP
|
1套
|
1、尺寸：1200*800mm，彩色喷绘；
2、塑框镶边，内容介绍制板设计工艺及制作流程。
|
|
|
PCB仿真教学软件
|
DB-JC
|
1套
|
用于PCB教学用视频资源CD | |
|
配套耗材
|
单面敷铜板
|
8mm*12mm
|
50片
|
|
|
双面敷铜板
|
30mm*30mm
|
25片
|
|
|
|
雕刻刀
|
|
10根
|
|
|
|
钻头
|
|
10支
|
|
|
|
化学沉铜液
|
|
1桶
|
|
|
|
双面板导电胶
|
|
1瓶
|
|
|
| 附注：实际增减设备数量，根据实际需求。 | ||||
