气动液压实训台
2014-05-05 11:30
气动实验台是是根据现代教学特点和最新的《液压与气压传动》课程教学大纲要求而设计。它采用先进的气动元件和新颖的�？榛杓�，构成了插接方便的组合系统,气动实验台采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。气动实验台以满足学生进行气动课程的设计性、综合性实验教学要求,可以培养和提高学生的设计能力、动手能力和综合运用能力。

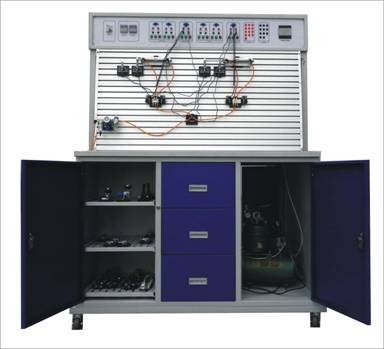

DB-ZH型 气动PLC控制实验台
气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、实验台主要特点

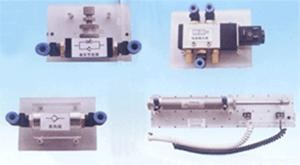

1.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
2.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
3.电气主控制单元采用PLC可编程序控制器控制，可与PLC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC可编程序控制器的了解及掌握。
4.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。
基本结构组成：
气动PLC控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成。

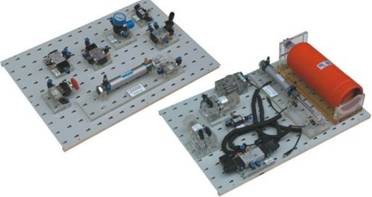

气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双作用气 缸、旋转气缸.....
电气控制器件：直流24V（3A）电源单元，PLC可编程序控制器（松下FP1），PLC电气控制输入单元， PLC电气控制输出单元，继电器控制单元，行程开关（常闭、�？�。
三、主要技术参数
1.PLC可编程序控制器：PLC可编程序控制器：松下FP1型主机（继电器输出方式）。
2.直流电源：输入AC 220V 输出：DC 24V/3A
3.实验台外形尺寸：1500mm×700mm×1700mm
4．空气压缩机（基本配置小型机-双头）
规格:430*210*600（mm）
电源: AC220V
功率：360W
最高压力：1.3mp
排气量：0.039m3/min
温度：90度
润滑油：10#变压机油
噪音：<65Dbca
储气容积:10L
净重：21kg
四、实验项目类型
（一）、气动基本控制回路实验
（二）、单回路作用缸自动控制
（三）、多回路作用缸自动控制
（四）、PLC控 制技术的应用
（五）、继电器控制技术应用
（六）、其它综合、扩展性实验 等类型的气动回路
气动基本实验回路举例：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载�；せ芈�
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
五、气动PLC控制实验台配置清单
| 序号 | 分 类 | 项 目 | 型 号 规 格 | 数量 | 备 注 |
| 1 | 气 源 | 压缩机 | WY5.2—双头 | 1只 | |
| 2 | 实验台 | 实验桌 | 1张 | ||
| 3 | 实验台 | 实验支架 | 1幅 | ||
| 4 | 实验台 | 元件固定板 | 3块 | ||
| 5 | 接插元件 | 单作用缸 | QGX25×100 | 1只 | |
| 6 | 接插元件 | 双作用缸 | QGX25×100 | 2只 | |
| 7 | 接插元件 | 旋转气缸 | MSQB20A-F9B | 1只 | |
| 8 | 接插元件 | 三联件 | AC2000三联件 | 1只 | |
| 9 | 接插元件 | 减压阀（带压力表） | AR2000 | 1只 | |
| 10 | 接插元件 | 手动换向阀 | 4H210-08 | 1只 | |
| 11 | 接插元件 | 单电磁换向阀（二位五通） | 4V210-08（DC24V） | 2只 | |
| 12 | 接插元件 | 双电磁换向阀（二位五通） | 4V220-08（DC24V） | 1只 | |
| 13 | 接插元件 | 双电磁换向阀（三位五通） | 4V230-08（DC24V） | 1只 | |
| 14 | 接插元件 | 单气控换向阀（二位五通） | 4A210-08 | 2只 | |
| 15 | 接插元件 | 双气控换向阀（二位五通） | 4A220-08 | 2只 | |
| 16 | 接插元件 | 行程阀（机控） | MOV-2 | 2只 | |
| 17 | 接插元件 | 行程阀（按钮） | MOV-3A | 1只 | |
| 18 | 接插元件 | 或门型梭阀 | ST-02 | 2只 | |
| 19 | 接插元件 | 快速排气阀1/4” | QE-02 | 2只 | |
| 20 | 接插元件 | 单向节流阀 | RE-02 | 2只 | |
| 21 | 接插元件 | 单向节流阀 | JSC601 | 7只 | |
| 22 | 接插元件 | 单向阀 | 1/4” | 2只 | |
| 23 | 接插元件 | 顺序阀 | 2只 | ||
| 24 | 接插元件 | 气容 | 1只 | ||
| 25 | 接插元件 | 六通（有机玻璃） | 2只 | ||
| 26 | 电器 | 行程开关 | 4只 | ||
| 27 | 电器 | 直流开关电源单元（DC：24V） | 1个 | ||
| 28 | 电器 | PLC编程器控制器 | 松下FP1 | 1个 | 松下 |
| 29 | 电器 | PLC电器输入单元 | 1个 | ||
| 30 | 电器 | PLC电器输出单元 | 1个 | ||
| 31 | 电器 | 继电器控制单元 | 1个 | ||
| 32 | 电器 | 单元电器连接电缆 | 4条 | ||
| 33 | 资料 | 实验指导书 | 1册 | ||
| 34 | 资料 | 软件光盘 | 编程软件及程序 | 1碟 | |
| 35 | 附件 | 内六角扳手 | 2把 | ||
| 36 | 附件 | 螺丝刀 | 2把 | ||
| 37 | 附件 | 活动扳手 | 150×19 | 1把 | |
| 38 | 附件 | 尖嘴钳 | 1把 | ||
| 39 | 附件 | 剪刀 | 1把 | ||
| 40 | 附件 | 三通（T型三通） | Ø6 | 4只 | |
| 41 | 附件 | 三通（Y型减径三通） | Ø8—Ø6 | 1只 | |
| 42 | 附件 | 四通 | Ø6 | 2只 | |
| 43 | 附件 | 气孔塞头 | Ø6 | 25只 | |
| 44 | 附件 | 弹性插脚 | 25只 | ||
| 45 | 附件 | 生料带 | 1个 | ||
| 46 | 附件 | 保险丝 | 2.5A | 5只 | |
| 47 | 附件 | 行程开关 | 2只 | ||
| 48 | 附件 | 按钮开关 | 3只 | ||
| 49 | 附件 | 气管 | PU气管6×4 | 100米 | |
| 50 | 附件 | 编程电缆线 | 松下配套 | 1条 |
