主页 > 产品介绍 > 液压实验台 > 液压PLC控制实训装置(工业型) 2025-05-02

[规格型号]：	DB-122
[产品名称]：	液压PLC控制实训装置(工业型)
[价　　格]：	询价
[产品参数]：
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

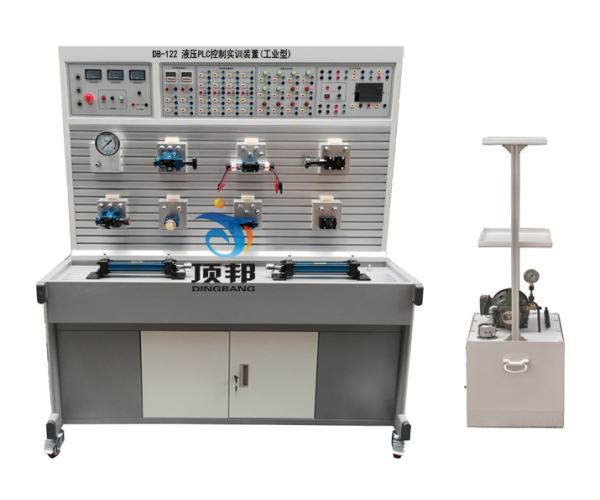

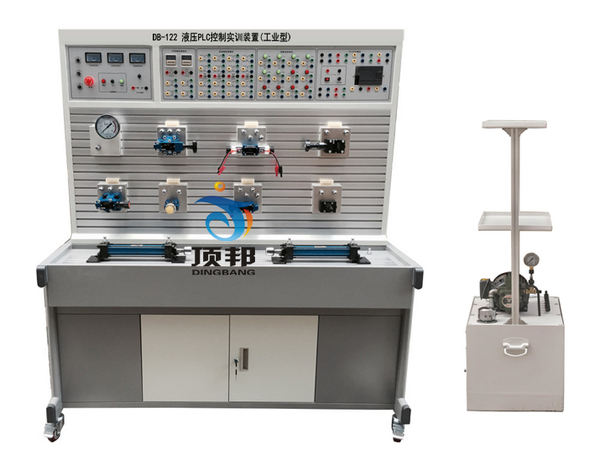

DB-122 液压PLC控制实训装置(工业型)

一、概述：
液压PLC控制实训装置(工业型)是我公司根据高�；缫惶寤缘�、液控制的教学大纲要求，我公司液压与PLC控制液压实训设备的优点，采用了开放型实训台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
液压PLC控制实训装置集真实的液压元件、各执行�？椤⒓痰缙骺刂频ピ�、PLC编程控制技术于一体，液压元件成独立�？�，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相电源漏电�；�，直流电源带有过流�；�，系统额定压力为6.3Mpa。
二、实训装置功能：
1、实训装置由实训台、实训桌、电气控制�？�、液压泵站、液压元件等组成。
2、实训台：铝材结构平台，主要用于安装液压相关元件，型材表面有标准的两道固定槽最上面层主要以电气控制位置。
3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构，带有集中收集实训遗油设计，实训桌下方设有元器件储存柜，用于存放元器件。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、直流电源：DC24V
3、装置容量：<2kVA。
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、外形尺寸：1520mm×700mm×1750mm
7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。电机：额定电压380V．额定功率1.5kW，绝缘等级B。
8、电源模块：电源部分别配有一个380V电压表、直流电压表、电流表，监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站是否通电。配置急停按钮等，提供电气控制电路中的AC220V交流电压、DC24V直流电压。
9、PLC 主机模块：三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出。
10、配有控制�？椋篜LC主机模块、直流继电器�？�、控制按钮�？�、时间继电器�？榈�。
11、通过机械控制，传统继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控技术于一体，灵活实现其功能。
四、液压元器件配置清单：

序号	型号/规格	名称	数量	单位
1		实训台	1	台
2	1520×700×1750（mm）	实训桌	1	张
3	FX1S-20MR	PLC主机�？�	1	块
4	380V、24V	电源�？�	1	块
5		控制按钮�？�	1	块
6		时间继电器�？�	1	块
7	泵站	电机	1	台
8		变量叶片泵	1	台
9		油温液面计	1	只
10		空气滤清器	1	只
11		吸油过滤器	1	只
12		耐震不锈钢压力表	1	只
13		油管托盘架	1	套
14		油箱	1	只
15	MOB40-200	双作用油缸	2	只
16	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
17	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
18	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
19	4WMM6C50BF	二位四通手控换向阀	1	只
20	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀（O）	1	只
21	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀（H）	1	只
22	DRVP10-1-10	单向节流阀	1	只
23	RVP10-10B	单向阀	1	只
24	DB10-1-50B/100U	先导式溢流阀	1	只
25	DBDH6P10B/100	直动式溢流阀	1	只
26	DZ10-1-30B/100	先导式顺序阀	1	只
27	DR10-4-50B/100Y	先导式减压阀	1	只
28	SV10PA2-30B	液控单向阀	2	只
29	HED40P15/100Z14L24	压力继电器	2	只
30		三通	4	只
31		四通	3	只
32	YN-100ZQ/10MPa	耐震压力表	1	只
33		行程开关	4	只
34	胶管	M16*1.5/8I-W-0.5M(装好快速接头)	10	根
35	胶管	M16*1.5/8I-W-0.7M(装好快速接头)	15	根
36		电机电源线	1	根
37	三菱	编程电缆	1	条
38	L-HL46	液压油	2	桶
39		液压实训指导书	1	册
40		PLC编程软件、程序	1	盘
41		工具	1	套

五、可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用“O”型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯，在线调试、监控
21、PLC控制的液压基本回路实训（优化控制）

友情提示：

1、货品验收：阁下收货时请检查液压PLC控制实训装置(工业型)的货品外观，核实液压PLC控制实训装置(工业型)的数量及配件，拒收处于受损状态的液压PLC控制实训装置(工业型)；

2、质保：顶邦将为阁下提供液压PLC控制实训装置(工业型)产品说明书内的质保条件和质保期，在质保范围内提供对液压PLC控制实训装置(工业型)的免费维修，超出条件承诺时提供对液压PLC控制实训装置(工业型)的有偿维修；

3、退换货：阁下单方面原因导致的液压PLC控制实训装置(工业型)选型错误或液压PLC控制实训装置(工业型)购买数量错误，造成液压PLC控制实训装置(工业型)的退换货要求，将不被接受；

4、货期：液压PLC控制实训装置(工业型)的发货期为参考值，如您需要了解液压PLC控制实训装置(工业型)的精确货期，请与顶邦的销售人员联系；

5、如阁下对液压PLC控制实训装置(工业型)有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关液压PLC控制实训装置(工业型)的咨询。
