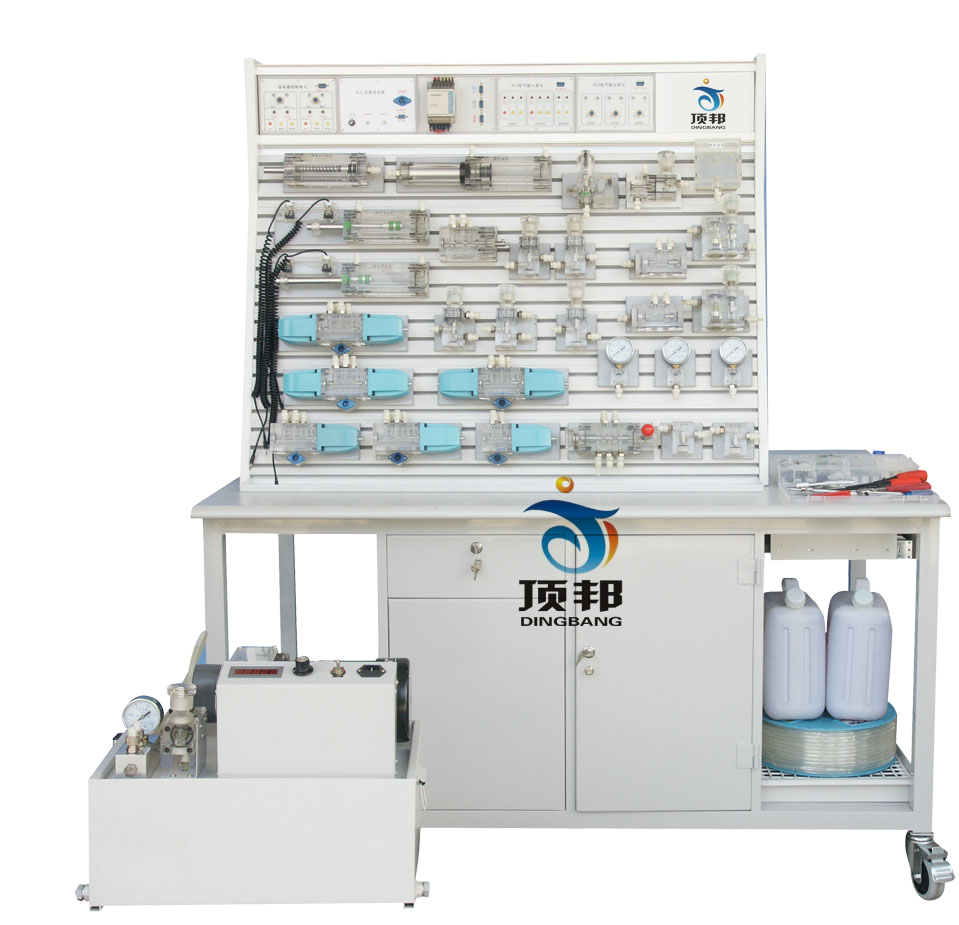

YPC-T 铝槽式铁桌液压PLC控制实验台
(一）产品型号
YPC-11-T 铝槽式铁桌单面单套液压PLC控制实验台
YPC-21-T 铝槽式铁桌双面合一液压PLC控制实验台
YPC-22-T 铝槽式铁桌双面双套液压PLC控制实验台
（二）概述
铝槽式铁桌液压-PLC控制实验台是我公司根据高�；缫惶寤云�、电、液控制的教学大纲要求，在我公司专利产品YY-18透明液压传动演示系统的基础上，综合了液压PLC控制实验设备的优点，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。
液压实验元件均为透明有机材料制成，透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。同时，配备独立的继电器控制单元进行电气控制，简单实用。通过与PLC比较，可以加深对PLC可编程序控制器的了解及掌握。

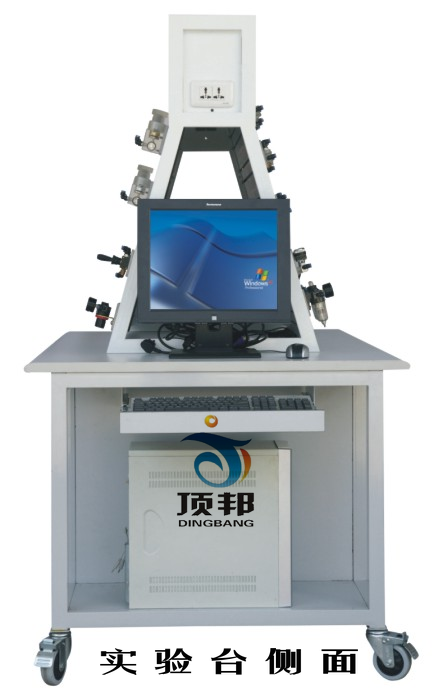

计算机另行配置，本设备不包含在内
(三）特点
本实验设备采用“二合一”的双面铝槽结构，即一张实验桌可供两组四位学生分别双面进行液压综合实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。该实验台采用了铝合金及高密度板材料。美观大方，坚固耐用，操作方便�；九渲梦阂貉故笛樵�1套，液压实验PLC电气控制系统1套；液压实验继电器控制�？�1套；液压实验泵站1台。（计算机根据学校要求另行配置）。
本实验系统采用专用独立液压实验泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。同时配有数字式高精度转速表，实时测量泵电机组的转速。除了做18个基本液压回路实验外，还可以根据需要扩展到60多个液压实验
（四）技术参数
（1）实验桌外形尺寸： 1500mm×1000mm×820mm 毛重量：250kg
实验台外形尺寸： 1140mm×600mm×920mm 毛重量：54kg
液压泵站外形尺寸：530mm×320mm×400mm 毛重量：40kg
（2）电源模块：输入电压 AC 220V 50Hz
输 出 DC 24V/2.5A AC 220V
（220V输出用于本公司液压产品中电磁阀的控制）
（3）PLC可编程控制器：日本三菱FX1s-14MR（继电器输出方式），可以根据用户的需求更换PLC类型。

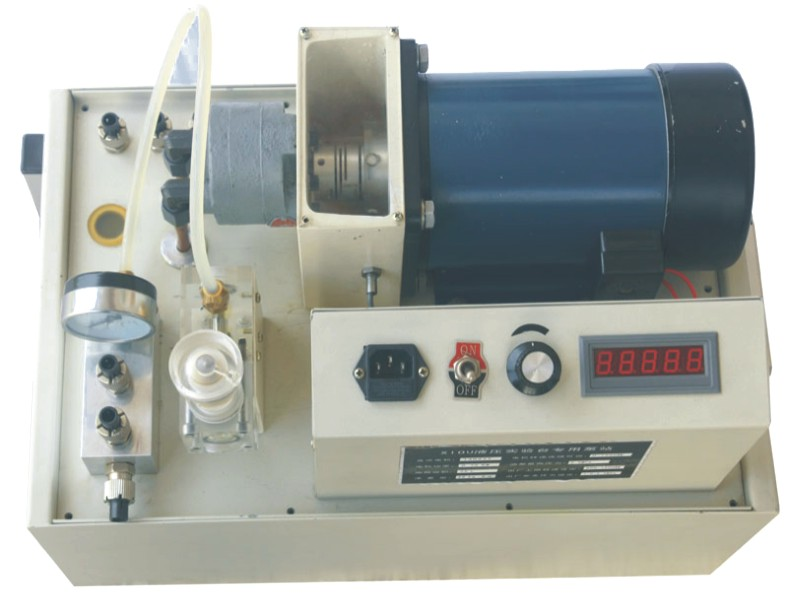

（4）液压泵站（配数字转速表）：
工作电源：AC：220V 50Hz
直流电机功率：750W 额定转速：0-1500rmp
油泵型号：CB-B10
最高输出压力：2.5MPa（演示实验工作压力<=0.5 MPa）
油箱容积：25L
安全限速范围：1000-1500转/分
安全压力设定范围：0.3 - 2.5 MPa
液压泵工作时离液压台1.5m远处噪声≤58db
直流电机调速齿轮泵实验专用
（五）主要元件
一.液压元件配备：
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。

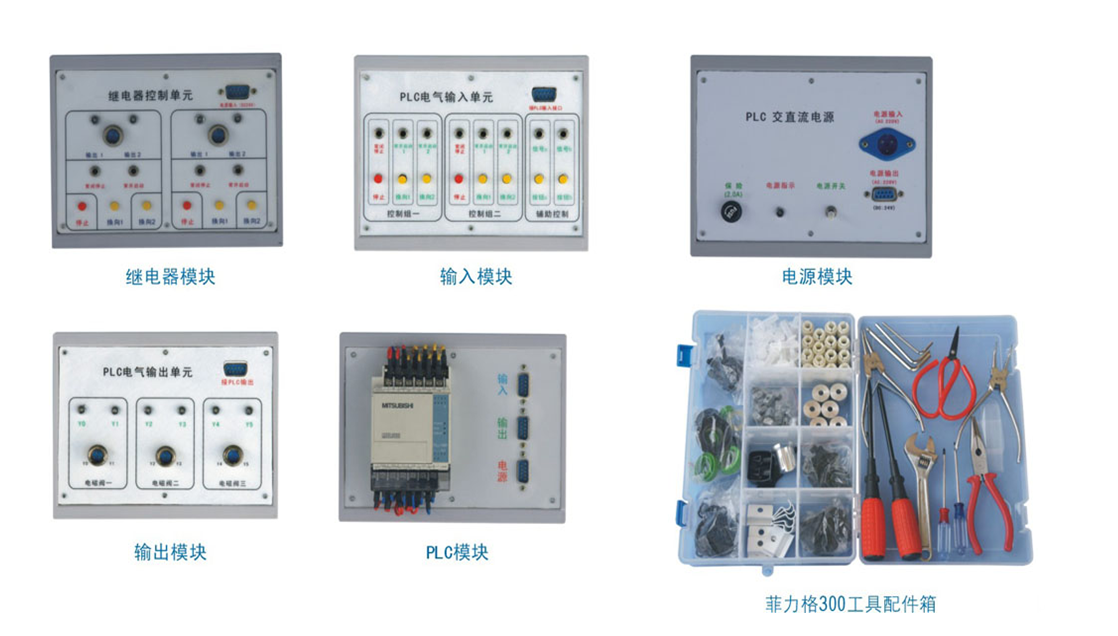

二.电气�？椋�
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
三.附件
1.菲力格-300专业工具配件箱
（六）基本实验回路
1、 用手动换向阀的换向回路 10、回油节流调速回路
2 、M型、O型机能换向阀的闭锁回路 11、调速齿轮泵容积调速回路
3、用液控单向阀的闭锁回路 12、调速齿轮泵和调速阀的容积节流复合调速回路
4、压力调定回路 13、流量阀短接的速度换接回路
5、二级压力回路（双向调压回路） 14、调速阀串联的速度换接回路
6、用减压阀的减压回路 15、调速阀并联的速度换接回路
7、用增压阀的增压回路 16、用压力继电器的顺序动作回路
8、用换向阀的卸载回路 17、用行程开关的顺序动作回路
9、进油节流调速回路 18、用顺序阀的顺序动作回路
19、用行程换向阀的顺序动作回路
