制冷模拟器系统
[规格型号]： DB-JD143
[产品名称]： 制冷模拟器系统
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

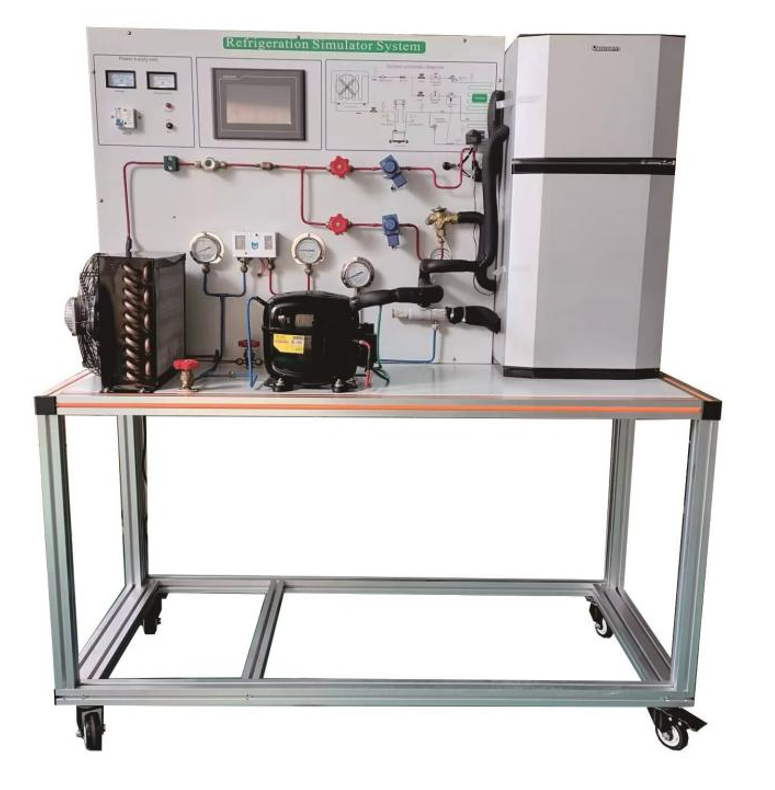

DB-JD143 制冷模拟器系统（低温一机二库）
制冷模拟器系统
一、概述
制冷模拟器系统专为工业系统计算机辅助控制领域的培训而设计，它模拟具有两个冷藏室的工业制冷系统的操作：一个用于冷冻产品（LT：低温），另一个用于新鲜蔬菜产品（MT：中温）

二、技术参数：
1、数据采集和控制执行器输出信号的板通过 USB 线与 触摸屏屏连接，6路数据模块
2、2 个用于模拟以下模拟输入：1）室内空气温度设定点、2）室内空气温度设定点可以测量： 室内空气温度、室温产品温度、室内空气温度、室温产品温度、室空气相对湿度电子膨胀阀电机控制信号蒸发调压电机控制信号
3、PLC控制器：4 个开关用于模拟以下数字输入：系统运行启用、冷库保温、LT室电磁阀、室电磁阀6 个 用于模拟以下数字输出：压缩机启用、LT室电磁阀、MT室电磁阀、冷冻循环运行、制冷循环运行
4、制冷机组控制系统运行模拟程序：可根据客户需求修改应用程序的创作软件
5、电源：230 Vac 50Hz单相200V
6、实验台：尺寸：1400*600*1300MM，桌子4040铝材结构，上控制台：板金制作，油漆7035，
7、流程图：面板上喷绘系统大流程图，可理解系统结构组成。
8、触摸屏：7寸/24V
9、控温：高温库可以控制在5℃左右，低温库可以控制在-10℃左右
10、制冷系统：由封闭式冷库压缩机、风冷冷凝器、干燥过滤器、蒸发压力调阀、视液镜、膜片式电磁阀、单向阀、压力控制器、高低压压力表、2只供液电磁阀、2只热力膨胀阀、3只手阀等构成。
11、冷柜箱体：隔层置保温防火发泡料，整机既坚固耐用。冷柜分为上下二层，内装有蒸发器、冷藏室温度传感器等组成，同时柜体的底部采用带刹车的万向轮，便于移动。
12、压力测量装置：由真空压力表-0.1～1.5MPa、等组成�？上允局评湎低逞沽κ�
13、电子膨胀阀：一个。含控制器一套
14、蒸发压力调节阀一个：KV12
15、故障点说明：本系统中设计了故障点，主要有：压缩机故障模拟、冷冻室故障、冷藏室故障。
POR01�？樽爸�
手机APP请扫描主机开机时显示的软件二维码或APP”下载安装后再添加设备进行操控使用。可视化配网，创新物联网配网UI界面设计，简单易操作，方便从员快速使用设备：使用手机APP联网远控远测不限距离。
1）强大的APP数据功能，智能APP控制软件。手机智能生活APP联网远近控制、主可同步数据测量。功能曲线、图集中表：过功值、过压值、超限值、超限恢复延时功能,还可以通过APP实时显示/历史数据如：电流测量、电压、电能、功率数据、功率因数数据。
2）多模式群组管理控制：一台手机可以控制112台设备远程控制监控实验台，同时支持多台手机控制一个实验台功能。
3）语言功能：支持中文/英文语言选择
4）智能AI语音控制：可通过智能APP、电脑PCOTA蓝牙、智能终端天猫小度等、智能音箱、通过全铜磁保持继电器控制输出功能（静态功率可以为0）确�？刂瓢踩�。
5）分时计量：根据时间分别计算系统显示用户数据和控制动态
*4）屏幕翻转功能：可以实现液晶四方翻转：可以向左 向右向下、向上翻转，方便使用。
5）装置功能：电压 AC50-320V、电流范围0-100A、功率：0-30000W、频率0-50HZ、功率因数0.00-1.00PF、测量精度1.0、WIFI联网支持远程控制、语音控制：支持、控制输出：1路10A、过渡�；ぃ憾峡�、欠压�；ぃ憾峡�。
6）曲线历史数据：TFT真彩屏IPS高清显示电流测量、电压、电能、功率数据、功率因数数据
7）APP数据：电流测量、电压、电能、功率数据、功率因数数据、
8）APP报表功能：可以提供日报表、月报表、年报表功能等统计数据。APP功能：WIFI联网支持远程控制手机不限距离、通过智能APP可以实现远程测量、远程设定、历史曲线、实验台安全实时监测实验平台。
9）实验台过值报警功�；つ埽憾允笛樘ń泄�、低压、过流过阀值后，系统可以通过喇叭与显示界面发出双层报警声音执行并动作。
10）TFT真彩屏IPS高清显示，
11）系统：包含账号管理、设备管理、报修管理、用户管理，实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。
12）电压：支持电压220V50HZ/380V50HZ.
*13）环境数据：支持显示实验台实时温度显示，环境空气质量显示PM2.5显示。

二、实验功能
1、研究制冷剂的压力-焓图
2湿度图研究冷室蒸发器的空气变换
3、制冷剂侧和空气侧的热平衡
4、研究冷室的热损失
5、分析具有独特压缩机/冷凝器组和双级蒸发压力的制冷系统的行为
6、室温和蒸发温度之间的差异如何影响新鲜食品冷库的相对湿度
7、分析电子膨胀阀的操作
8、分析蒸发压力调节器的操作比例和开/关控制
9、编程和测试 ON/OFF 或 PI 控制逻辑
10 一机二库实训冷库系统管路设计与组装项目
11、一机二库实训冷库系统管路设计任务
12、根据任务要求，合理设计一机二库实训系统管路，定位制冷部件
13、一机二库实训将设计好的管路安装到对应部件的合理位置并完成对冷库系统的保压、检漏。
14、一机二库实训冷库系统调试与运行
