楼宇供配电及照明系统综合实训装置（LON总线）
[规格型号]： DBLY-42
[产品名称]： 楼宇供配电及照明系统综合实训装置（LON总线）
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：


一、系统概述：
楼宇供配电及照明系统综合实训装置（LON总线）系统由基于LON Talk协议的采集控制器组成网络，整个系统由LonWorks网络适配器、LonWorks采集控制器、模拟照明配电盘、模拟照明灯具、能源计量电度表、电压电流传感器、计算机以及力控组态软件等组成。其主要设备包含：实训平台、LON网络适配器、LON数据采集控制器、模拟照明配电盘（含指针表计、控制开关）、电压传感器、电流传感器、能量计量电度表（单相、三相）、模拟照明灯具、空气开关、接触器、照明控制开关、力控组态软件等。

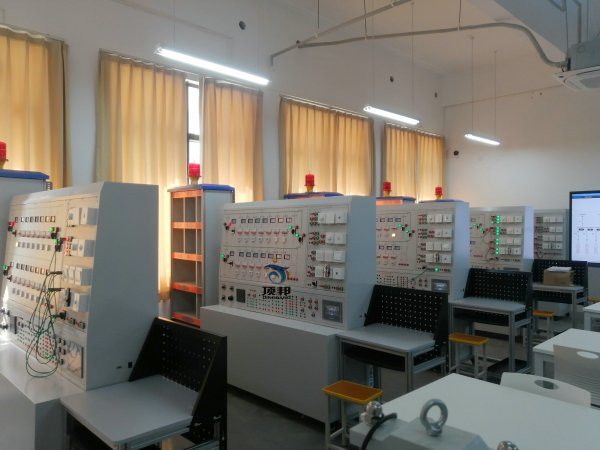

楼宇供配电及照明系统综合实训装置
二、技术指标：
1.输入电源：三相四线（AC 380V±10% 50Hz）；
2.工作环境：温度-10℃--40℃ 相对湿度<85% 海拔<4000m；
3.装置容量：<5.0kVA；
4.外形尺寸约：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.绝缘电阻：＞3MΩ；
7.安全�；ぃ壕哂新┑缱远；すδ�；
三、系统配置：
1、微型断路器：额定电流: 10A(14只)；
2、微型断路器：额定电流: 32A(1只)；
3、智能无功补偿装置：使用电压范围：(0.85~1.10)倍额定电压。最大允许过电流：1.30倍额定电流�？刂坡肥�4路，6路，8路，10路，12路。投切时间：1~150s/次，可调。工作方式：自动，连续运行。负载在5~100%间变化时，COSφ值保持在0.95以上(1只)；
4、模拟负荷瓷盘电阻6组；
5、模拟负荷电抗6组；
6、接触器: AC220V(17只)；
7、智能电流变送器:0-5A交流电流输入4~20mA电流输出;0-500V交流电压输入4~20mA电流输出(10只)；8、电流表: 0～5A(14只)；
9、电压表: 0～250V(2只)；
10、智能电量变送器:交流电压测量变送器，输出信号为4～20mA ，220VAC供电 交流电压测量变送器，输出信号为4～20mA ，220VAC供电(1只);
11、DDC控制�？�:微处理器 16位微处理器(TMP 91 CY22).22MHz;供电电压 24Vac21~30Vdc;过电压保护 24Vac和40Vdc过电压�；ぜ胺蓝搪繁；�(2只);
12、无功补偿电容板1块；
13、信号灯14只；
14、船形开关红色3只；
15、中间继电器22只；
16、时间继电器3只；
17、LON网卡1个；
18、电脑桌铝木结构可移动1张；
19、实训导线及配件1套；该类产品全部采用LON总线式DDC进行控制，每种系统均可开展DDC的编程。
四、供配电及照明系统清单
1、供电部分系统清单

序号 名称 数量
1 微型断路器 14只
2 塑壳断路器： 1只
3 智能无功补偿器 1只
4 模拟负荷瓷盘电阻 6组；
5 模拟负荷电抗 6组；
6 接触器: 27只
7 智能电流变送器 (10只）
9 电压表 (2只）
10 智能电量变送器 1只
11 DDC控制�？�; 1只
12 无功补偿电容板1块； 4只装
13 信号灯 18只
14 船形开关红色； 3只
15 中间继电器； 20只
16 时间继电器； 3只
17 LON网卡1个； 1个
18 电脑桌铝木结构可移动； 1张
19 实训台架 1套
20 铝材印刷板 2块
21 电脑 1套
22 PLC 1套
23 模拟量采集器 1个
24 工时 10天
2、照明部分清单
1 带灯按钮； 12只
2 单刀单掷开关 1只
3 触摸延时开关 1只
4 人体感应延时开关 1只
5 大翘板双路开关 1只
6 声光控延时开关 1只
7 可调光电子镇流器 1只
8 �？乜� 1只
9 电子调光开关（30V～250） 可调1只
10 照度传感器； 1只
11 交流接触器； 4只
12 中间继电器； 15只
13 时间继电器 1只
14 节能灯应急电源； 5只
16 主动式红外，探测器 1对）
17 光字牌4只； 4
18 小灯杯 8只
19 节能灯杯（配镇流器） 8个
20 4针H管荧光灯 1只
21 T4直管荧光灯 1只
22 警示灯 1只
