楼宇一体化实训系统
[规格型号]： DBLY-66
[产品名称]： 楼宇一体化实训系统
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、产品概述：

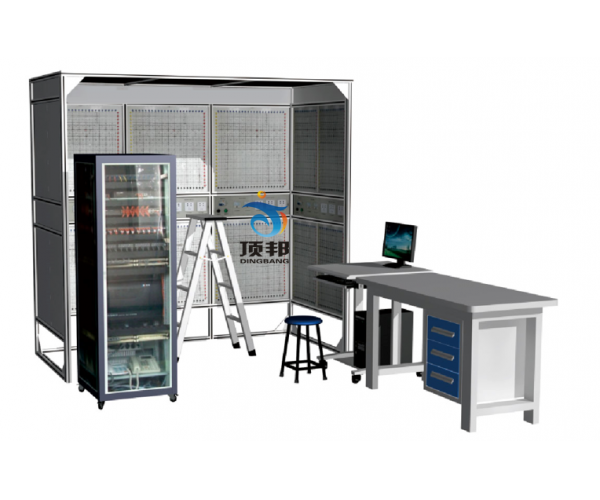

  楼宇一体化实训系统主要由模拟房框架﹑电源控制箱﹑电脑桌及装配桌等组成：
模拟房框架由铝合金型材和网孔板组成，网孔板上可以安装各种楼宇自动化设备，如消防系统、防盗报警系统、对讲门禁系统、视频监控系统、综合布线系统、照明系统、水暖安装系统及远程抄表系统等。
电源控制箱采用冷轧钢板折弯焊接，表面静电喷塑，控制箱底板安装低压电器元器件，为整套设备提供供电电源。
装配桌由台身和台面两大部分组成。台身用方管焊接喷塑后组装连接，台面用高密度中纤板，表面贴压防火板，耐腐蚀、防静电。整个装配桌可随意拆装，方便运输安装。
本设备包含计算机技术、网络通信技术、综合布线技术、楼宇自动化技术、DDC技术等。系统以智能建筑模型为基础，涵盖了对讲门禁及安防、视频监控、消防、综合布线、远程抄表、照明、等6个�？橄低常ǹ裳。�，可自由组装及选择所需要的模块，采用开放式设计，扩展性强，可根据实践要求，灵活选择所需要的模块系统来实训。系统中的各�？榧纯傻ザ赖魇浴⒃诵�，也可通过接线和配置，进行联动实训，通过此系统进行项目训练，检查学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。
为使学生掌握实际工业安装布局需提供大型工业实际现场真实设备的使用调试视频，视频包括包含大型视频监控，计算机网络，综合布线，楼宇自控，防盗报警等系统。

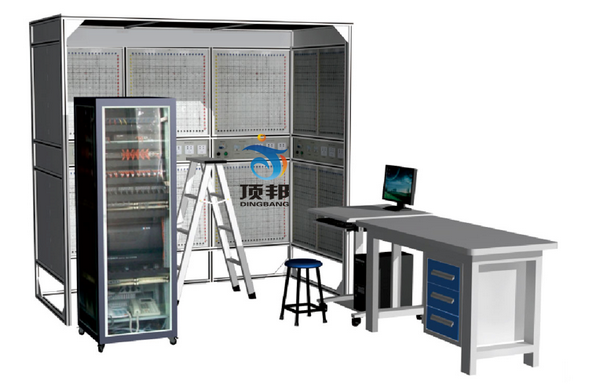

楼宇一体化实训系统
二、技术参数：
工作电源：单相三线 AC220V±5％ 50Hz
安全�；ぃ壕哂新┑缪�、漏电流保护，安全符合国家标准
外形尺寸：2500 mm×1200mm×2400mm
额定功率：1KW
环境温度：－10℃～40 ℃
相对湿度：≤85%
三、配置清单

成 套 产 品 配 置 标 准
产品名称：楼宇一体化实训系统
序号 物 料 名 称 单位 数量 备注
1 模拟房 套 6
2 总电源控制箱 个 6
3 对讲门禁�？樽榧� 套 2 二级配置清单（1）
4 消防系统模块组件 套 2 二级配置清单（2）
5 视频监控系统�？樽榧� 套 2 二级配置清单（3）
6 综合布线系统模块组件 套 2 二级配置清单（4）
7 照明系统�？樽榧� 套 12 二级配置清单（5）
8 水暖系统�？樽榧� 套 12 二级配置清单（6）
9 远程抄表�？樽榧� 套 2 二级配置清单（7）
10 电脑桌 张 6
11 电脑 台 6 自配
12 装配桌 张 6
13 辅助配件包 套 6 二级配置清单（8）
二级配置清单（1）
二 级 配 置 清 单
产品名称：对讲门禁模块组件
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 室内彩色可视分机（7寸） HY-152BVC4I 台 1
-2 室内黑白可视分机（4寸） HY-152BV6I 台 1
-3 单元门口机控制器 HY-2000外网走总线型 台 1
-4 彩色可视单元门口主机 DF2000ATVC/11AE 台 1
-5 ID卡 　 张 2
-6 计算机接口 HY-912 个 1
-7 管理中心机 DF2000-2VCN 台 1
-8 视频分配器 AJBKJ-VS4N 台 1
-9 电控锁 DC12V 台 1
-10 紧急按钮（带钥匙复位） IF-E01B 个 1
-11 出门按钮 IF-E02 个 1
-12 门磁开关 IF-M03 木门表面安装 个 1
-13 幕帘红外探测器 IF-901C 配座 个 1
-14 烟雾探测器 SD-280 个 1
-15 煤气探测器 GS133 个 1
-16 红外对射探测器 IF-BT-30 个 1
二级配置清单（2）
二 级 配 置 清 单
产品名称：消防系统�？樽榧�
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 火灾报警控制器（联动型） GK603（壁挂式 64点） 套 1
-2 火灾显示盘 GK621 套 1
-3 手动火灾报警按钮 GM601B 套 3
-4 点型感温火灾探测器 GW601 套 3
-5 点型感烟火灾探测器 GY601 套 3
-6 电子编码器 GS601 套 1
-7 火灾声光报警器 GM632M 套 2
-8 短路隔离器 GM611A 套 1
-9 输入输出�？� GM613 套 3
-10 联动盘现场接口 GM651(原GM650) 套 2
-11 按钮盒 NP1H-10 套 4
-12 信号指示灯 ND1-22/20 24V 红 套 4
-13 风扇 120*120 DC24V 套 1
二级配置清单（3）
二 级 配 置 清 单
产品名称：视频监控系统模块组件
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 云台球机（高速） MC-2508-(S279S) 套 1
-2 一体化摄像机 MC-2112E 套 1
-3 彩色枪机 MC-2209E 套 1
-4 自动光圈镜头 3.5-8MM 套 1
-5 小半球摄像机 MC-2310D 套 1
-6 解码器 PTS-9001 套 1
-7 水平云台 PTS-306 AC24V 套 1
-8 摄像机支架 04H 套 1
-9 彩色监视器 CG-1500/CAP15寸数码纯平600线 套 1
-10 硬盘录像机 MC-DVR7004S1 套 1
-11 小型矩阵 MV5000/08VA8H 音视频8进8出 套 1
-12 BNC头（视频）（母头） ￠5 个 10
二级配置清单（4）
二 级 配 置 清 单
产品名称：综合布线系统�？樽榧�
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 网络交换机 TL-SL3428 台 1
-2 24口�？槭脚湎呒� TCL PD1124 套 1
-3 19"1U理线器(黑色) TCL PA3211(02) 套 3
-4 超五类信息�？� 打线式 个 30
-5 RJ45水晶头 TCLPQ0101 个 30
-6 单口信息插座面板 TCL PF1312 个 6
-7 程控交换机 TCL868BK(8外线32分机) 台 1
-8 功能话机 TCLHCD868(17)TSDL 台 2
-9 19"100对110配线架 PI3100 套 1
-10 25口语音配线架 25口 套 1
-11 语音�？� 打线式 个 20
-12 语音单口面板 TCL 个 6
-13 网络跳线 1.5米 条 10
-14 110(一对)鸭嘴跳线 TCL 根 10
-15 语音水晶头 　 个 30
-16 插座底盒 86#/明装 个 12
二级配置清单（5）
二 级 配 置 清 单
产品名称：照明系统�？樽榧�
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 吸顶灯   个 1
-2 射灯   个 1
-3 白炽灯   个 2
-4 LED彩色灯带   个 1
-5 触摸开关 86型 个 1
-6 人体感应开关 86型 个 1
-7 调光开关 86型 个 1
-8 声控开关 86型 个 1
-9 程控开关 86型 个 1
-10 大翘板开关 86型 个 2
二级配置清单（6）
二 级 配 置 清 单
产品名称：水暖安装系统组件
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 微型暖气片   个 2
-2 PVC管   批 1
-3 排气阀   个 4
-4 安装辅材   套 1
二级配置清单（7）
二 级 配 置 清 单
产品名称：远程抄表模块组件
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 智能燃气表 imeter04-G/3/4"PT（DN20) 个 1
-2 智能水表 imeter04-W 1/2"PT（DN15) 个 1
-3 智能电表 imeter02E 个 1
-4 通信转换器 icon03 个 1
-5 通信电缆 通信转换器用 条 1
-6 三表远传自动计量软件 　 套 1
-7 泛光灯 QVF133-150W/飞利浦照明AC220V 150W+灯座 个 2
-8 空气压缩机 TYW-1A 10L 台 1
-9 调压阀 GFR300-15-A-J-F1 个 1
-10 调速节流阀 ASC300-15 个 2
-11 直通 APC8-04 个 8
-12 Y形三通 APY8 个 1
-13 直通 APCF8-04 个 6
-14 接头 六分管内牙转四分管外牙 个 2
-15 气管 φ8 蓝色 米 20
-16 大跷板开关 86#型一位单联 个 2
-17 插座底盒 86#/明装 个 2
-18 智能燃气表 imeter04-G/ 3/4"PT（DN20) 个 1
二级配置清单（8）
二 级 配 置 清 单
产品名称：辅助配件包
序号 物 料 名 称 规 格 型 号 单位 数量 备注
-1 三用网线钳 通用 把 1
-2 单对110打线工具 HT-324B 把 1
-3 五对110打线工具 HT-315DR 把 1
-4 网络测试仪 NS-468AT 把 1
-5 数字万用表 DT9208 台 1
-6 螺丝刀 小十字(3.0*75mm) 把 1
-7 螺丝刀 小一字(3.0*75mm) 把 1
-8 螺丝刀 大十字（6.0*100mm) 把 1
-9 螺丝刀 大一字(6.0*100mm) 把 1
-10 内六角扳手 M2 M2.5 M3 M4 M5 M6 六件套 套 1
-11 烙铁 40W 把 1
-12 剪刀 JD611G 把 1
-13 老虎钳 6寸*150MM 把 1
-14 尖嘴钳 大 把 1
-15 斜口钳 大 把 1
-16 卷尺 3M 把 1
-17 剥线钳 　 把 1
-18 钢锯 　 个 1
-19 线槽 24*14 PVC 3.2米 条 3
-20 线槽 39*19 PVC 3.2米 条 3
-21 槽三通 24*14 个 10
-22 PVC槽三通 39*19 个 10
-23 槽外角 24*14 个 10
-24 槽外角 39*19 个 10
-25 槽内角 24*14 个 10
-26 PVC槽内角 39*19 个 10
-27 槽角盖 24*14 PVC 个 10
-28 PVC槽角盖 39*19 PVC 个 10
-29 线槽 3025 白色 2米 条 6
-30 通用导轨 50孔1m/根（DN35) 条 3
-31 超五类4对非屏蔽双绞线 TCL PC101004 米 30
-32 电话线 2*0.5 米 30
-33 同轴电缆线 SYV75-3（64编织） 米 80
-34 护套电缆屏蔽线 2芯*0.5mm2/RVVP 米 20
-35 护套电缆线 3*0.25 RVV 米 30
-36 护套电缆线 16芯*0.3RVV 米 30
-37 护套电缆线 8芯*0.3RVV 米 30
-38 电线(软电线) BVR 1.5mm2 红色 米 30
-39 电线(软电线) BVR 1.5mm2 黑色 米 30
-40 电线（软电线） BVR-1.0mm2 红 米 30
-41 电线（软电线） BVR 1.0mm2 黑 米 30
-42 多股软线 0.75 粗皮 蓝色 610m/1卷 18A1015 米 50
-43 多股软线 0.75 粗皮 绿色 610m/1卷 18A1015 米 50
-44 电源插座 86型 2*3 带开关 松本 个 6
-45 明装底盒 86#/明装 个 6
-46 电脑 联想 套 1
-47 铝人字梯 1.5M 4级 个 1
四、实验内容：
可视对讲与门禁管理系统实训内容：
对讲门禁设备安装及接线安装实训
小区门口主机与室内分机的设置，编程，操作实训
对讲门禁系统管理软件的设置
单户与户内可视频对讲实训
单元与单户门口机视频切换实训
户外对讲机控制开锁实训
家庭紧急安全防范报警实训
家庭门窗非法入侵报警实训
家庭烟雾火情防范报警实训
视频监控系统实训内容：
各种典型摄像机及镜头的安装与调试
BNC接头的制作与焊接
云台、解码器的安装、接线、设置与调试
系统设计、配置选型、系统连接及调试
小型矩阵的设置与调试
硬盘录像机的认识及应用
监视器、矩阵、硬盘录像机的连接、参数设置与操作
系统报警及联动功能设备接线、设置与调试
消防报警系统实训内容：
系统设备的安装与接线实验
火灾报警控制器的操作实验
电子编码器的操作实验
火灾显示盘的操作实验
智能输入输出�？榈陌沧坝虢酉呤笛�
消防报警按钮、手动报警按钮、声光报警器的安装与接线实验
现场显示报警事件实验
监测模拟现场报警信号实验
打印输火灾报警系统信号实验
产生报警信号实验
联动编程操作实验
网络综合布线系统实训内容：
RJ45、RJ11插头的跳线制作与调试
卡线式�？榈目ㄏ哂氚沧�
信息插座的安装
配线架及理线架的安装与线缆卡接线
信息点的导通测试、寻测与编号
路由器的安装与使用
设计并安装一个数据网络系统
110配线架的安装与使用
程控交换机的安装与使用
语音网络系统的组建
线路故障的判断与处理

友情提示：

1、货品验收：阁下收货时请检查楼宇一体化实训系统的货品外观，核实楼宇一体化实训系统的数量及配件，拒收处于受损状态的楼宇一体化实训系统；

2、质保：顶邦将为阁下提供楼宇一体化实训系统产品说明书内的质保条件和质保期，在质保范围内提供对楼宇一体化实训系统的免费维修，超出条件承诺时提供对楼宇一体化实训系统的有偿维修；

3、退换货：阁下单方面原因导致的楼宇一体化实训系统选型错误或楼宇一体化实训系统购买数量错误，造成楼宇一体化实训系统的退换货要求，将不被接受；

4、货期：楼宇一体化实训系统的发货期为参考值，如您需要了解楼宇一体化实训系统的精确货期，请与顶邦的销售人员联系；

5、如阁下对楼宇一体化实训系统有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关楼宇一体化实训系统的咨询。
