2025-04-18
防烟排烟系统实训装置
[规格型号]： DBLY-87
[产品名称]： 防烟排烟系统实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、系统概述：
通风排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

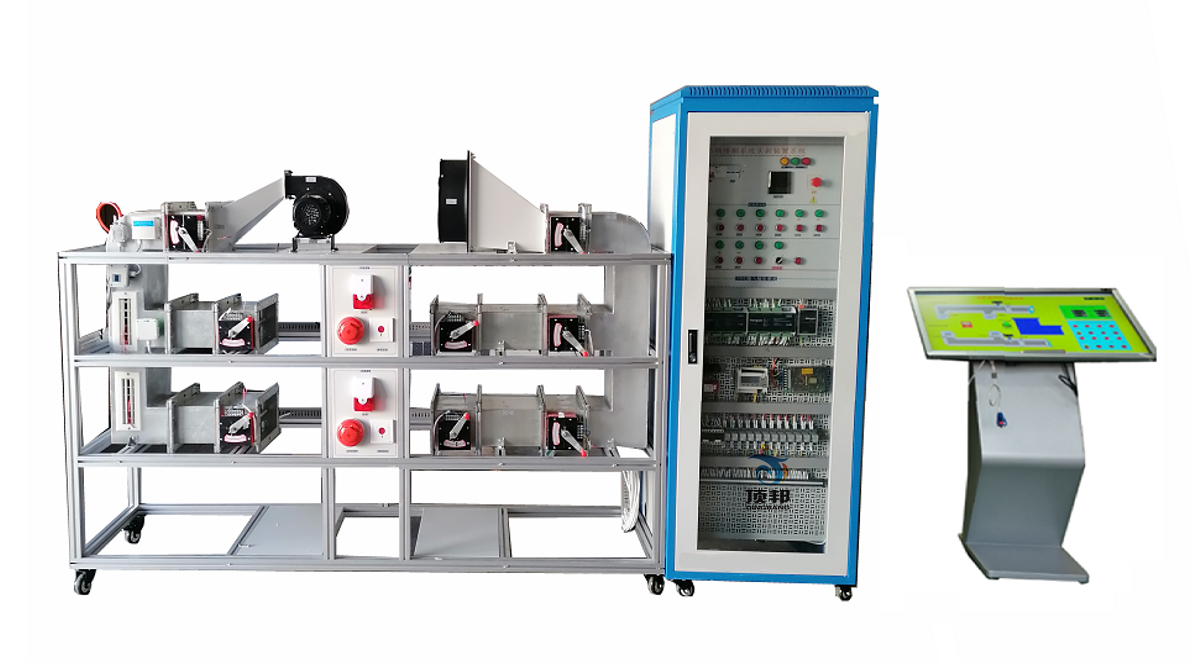

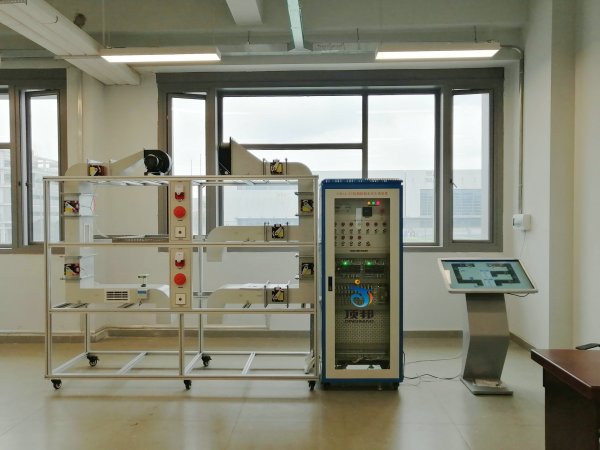

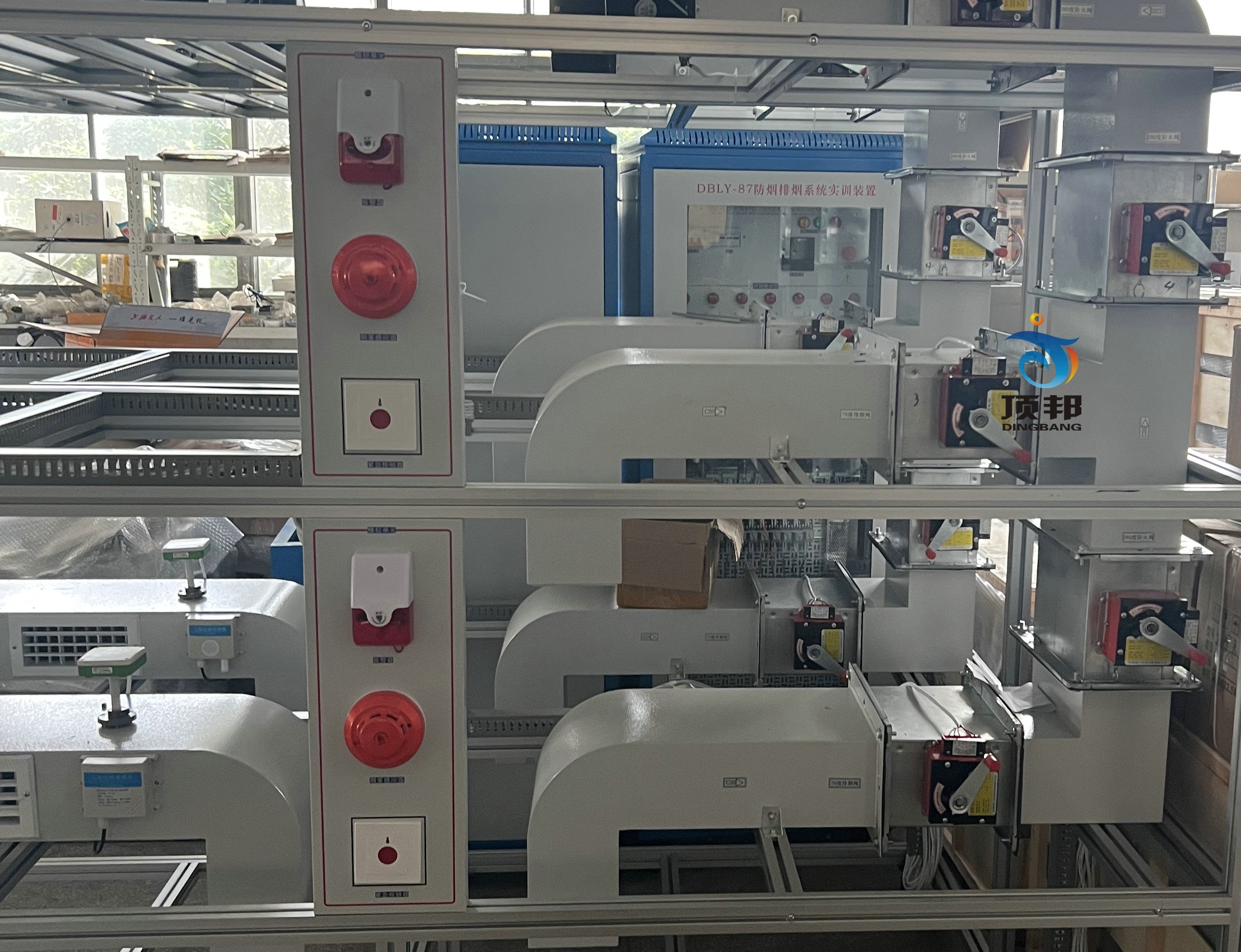

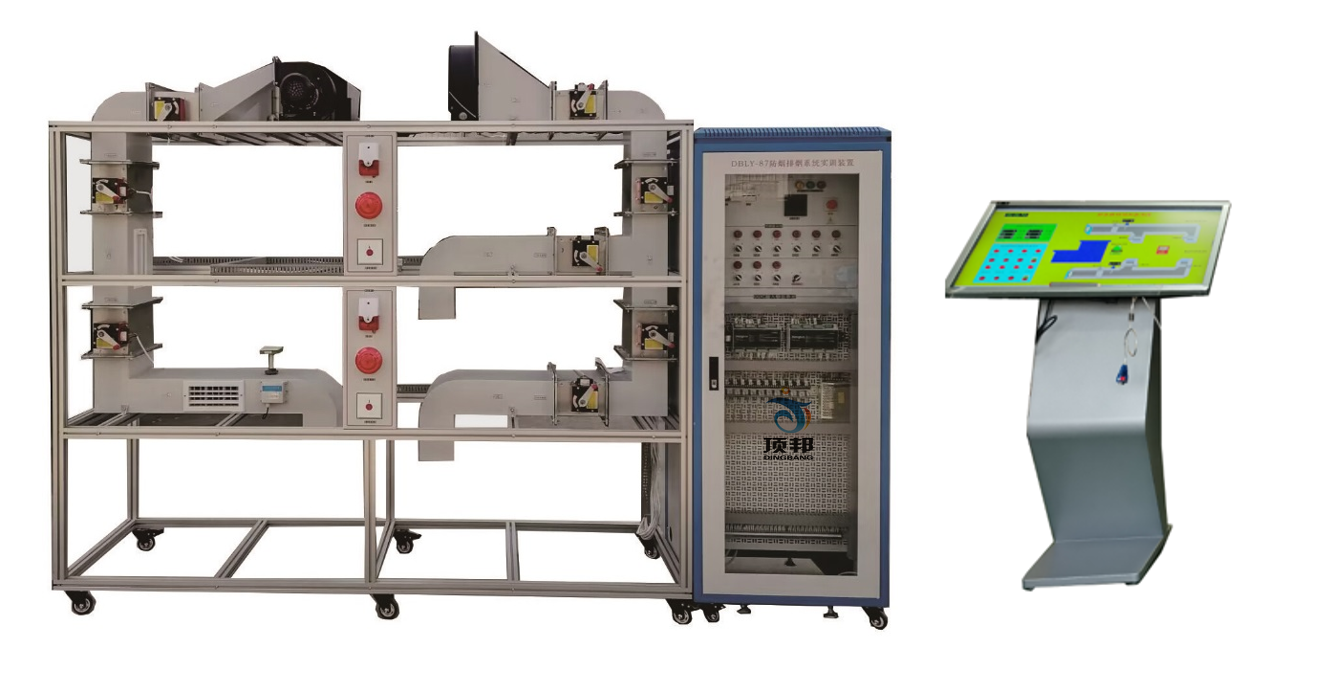

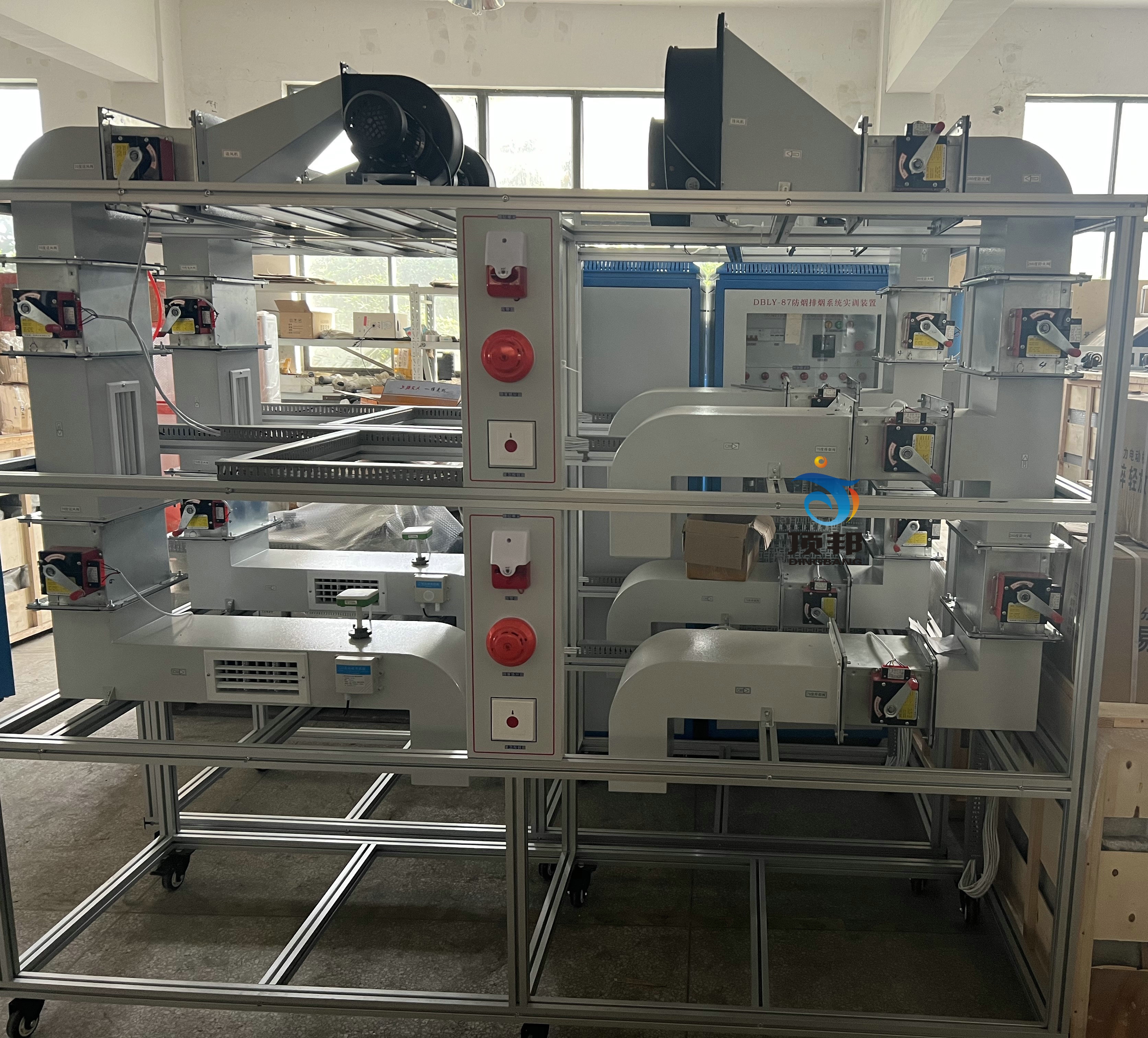

防烟排烟系统实训装置
(参考图)

防烟排烟系统实训装置

防烟排烟系统实训装置

防烟排烟系统实训装置
防烟排烟系统实训装置
二、系统功能：
1、通风排烟系统实训装置根据防烟排烟系统要求，按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
2、防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成）。
3、风系统的完整性：与实际中的通风系统、控制功能、�；すδ�、显示功能完全一致。
4、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构及控制方法。
5、要求装置可以直观展示通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识的理解掌握。装置要求结构合理、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
6、通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
7、设有电流型漏电�；ぷ爸�
对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷�，对压缩机进行过热、过载�；さ裙δ堋�

三、技术指标要求
1、输入电源：AC～380V±10% 50Hz。
2、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m。
3、装置容量：＜3.8kVA。
4、系统整体尺寸：≤3500mm×700mm×1700mm。
5、安全�；ぃ壕哂新┑缪�、漏电流�；ぷ爸�，安全符合国家标准。
6、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m。
7、教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
四、主要配置及参数

系统主要由模拟房间配备系统、模拟通风排烟系统、铝型材框架、控制柜、实验台智能控制�？�、同步软件动画、人机交互终端等组成。
1、模拟房间配备系统：由电动自动关门执行器，DC24V，控制开关，在火灾发生时，按程序执行，自动开启和关闭。
    2、模拟通风排烟系统：由加压送风机、加压送风管道、排烟风机、自动排烟防火阀、280防火阀及70防火阀排烟口等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
    （1）加压送风机采用多翼式离心风机。
    （2）加压送风管道采用不燃材料制作，加压送风口用常闭式，采用手动或电动开启控制方式。
    （3）排烟风机采用轴流风机，能在280度条件下工作不小于30Min。
    （4）排烟防火阀，安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
    （5）280防火阀4套，由控制执行器、不燃材料制作而成。
（6）70防火阀排烟口4套，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态，火灾时需要排烟时手动或电动打开。
（7）火灾探测器、报警器及报警按钮，用于火灾工况下自动报警。
3、铝型材框架，采用≥40mm×40mm的铝型材，框架尺寸≤2400mm×700mm×1700mm。
4、控制柜：
（1）内含总控模块：采用工业管理终端与数字量�？榇诱灸？榱�，作为一个操作站，可以进行基本参数的修改和监控。内含电力控制系统、控制监控系统、接触器、热�；て鞯瓤刂圃姘迳厦嬗锌刂瓶匦�、工作状态指示灯及系统流程图。
（2）继电器�？椋喊沧坝兄屑浼痰缙鳎ˋC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对通风排烟实验设备进行过程控制。
（3）仪表�？椋悍直鸢沧傲耸治驴匾潜怼⒌缌鞅�、电压表等，用于监控、风机，执行元件的工作电流和电压，监控出风口、回风口的温度。包括：CO2、传感器1个（24VDC4-20MA）、湿度传感器 1个（24VDC4-20MA）、温度传感器1个（24VDC4-20MA）、烟雾传感器。高精度烟雾浓度检测采集模块气体变送器（24VDC4-20MA）。
（4）DDC数字量控制模块2套：
16路AI输入，6路DO输入，8路DO输出，模拟排烟系统的控制。
（5）控制柜尺寸：≤800mm×700mm×1700mm。
5、实验台智能控制�？�
本模块可控制整机工作环境，确定系统的工作稳定，可保护学生实训时的稳定和安全，关键时可切断总电源。
（1）智能控制�？榭杉觳�、液晶显示、监控装置系统的交流电源的电压，在测量过压时，设备过载�；つ芄徊杉患嗫厣璞附涣鞯缭吹牡缌髦�，在测量过流值时，设备过载�；つ芄徊杉患嗫厣璞附涣饔霉β饰露�、在测量过温时，设备过载�；ぁ�
（2）软件平台：
电流、电压、温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。
（3）工作电源： 额定电压AC220V，功耗正常监视状态≤2W，报警状态≤2.5W。
（4）监控报警过压（115%），欠压（80%）过流，电流（50~1000mA）。
（5）温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。
（6）电流检测通道：1路、电压检测通道：1路。
（7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A。
（8）通讯接口：通讯/GPRS通讯(选配)有效通讯距离≤1km。
（9）通过手机可下载APP软件控制系统，或者电脑通过软件监控。
（10）传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配置不同，多路温度传感器使用的是100K特性的热敏电阻。
（11）功能显示：可显示电压、电流、功率。
（12）无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准。
（13）内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本。
（14）投标需要提供国家电器安全质量监督检验中心以下文件对产品功能加以佐证：
①　提供可供现场查询检测报告编号
②　提供防触电�；�，检测报告页面图
③　提供接地保护措施测试电流 (A): 1.5倍额定电流，但不小于25A，检测报告页面图
④　提供电气强度和绝缘电阻，检测报告页面图
⑤　提供机械强度，检测报告页面图
⑥　提供耐热、耐燃和耐漏电起痕，检测报告页面图
6、同步软件动画要求：
采用Lon Maker软件、力控软件，教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
7、人机交互终端要求：
内装多功能教学软件，10点红外屏，处理器≥I3，硬盘：≥126G，尺寸：≥32寸,内存：≥4G，无线网络。
五、实训项目要求：
可开设但不限于以下实训项目：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
六、配置表
序号 设备名称 数量 备注
1 CO2传感器 1个 4-20MA
2 湿度传感器 1个 4-20MA
3 铝型材框架 1个 40*40MM铝型材框架2400*600*1600
4 温度传感器 1个 4-20MA
6 压差开关 1个
7 烟雾传感器 2套 高精度烟雾浓度检测采集模块气体变送器
8 70防火阀 2套
9 280防火阀 4套
10 DDC控制�？�， 2套 16路AI输入，6路DO输入，8路DO输出
11 回风道管路 1套 按要求
16 通风管路 2米 定制
12 正压送风阀 2套
13 排风风机 1套 180W/220V
14 送风机 1个
15 编程软件 1个
16 仪表 1套
17 动画软件 1套 随机联动
18 报警器 2套
19 报警按钮 2套
20 触摸式一体教学平台 自备 内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
