| 序号 | 器材名称 | 数量 | 单位 | 主要功能及技术参数 |

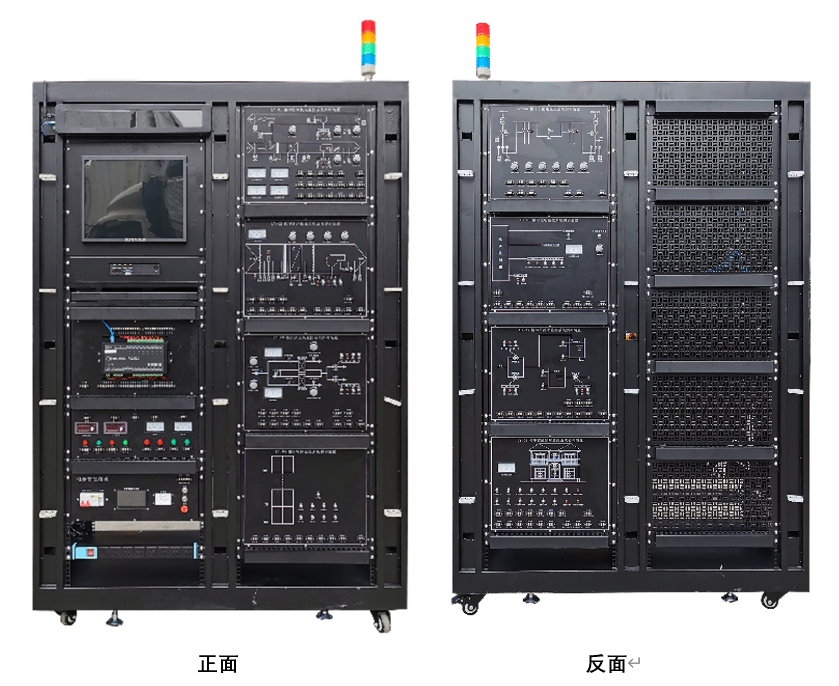

| 1 | 开放式机架平台 | 1 | 台 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：1225mm×650mm×1930mm（±50 mm）； 一体式标准≥19英寸机架，≥4×38U容量，应可安装各种标准机架设备、标准化的功能模块、综合布线机柜设备及可供自由配置的网孔板�？榈�； 特别设计理线槽、理线环及走线孔，使布线更隐蔽、规范、整齐和美观； 特别设计带理线功能的加强筋，加强电柜面板硬度的同时提供了更多的布线路径； 机架内部、两侧及背部完全开放，学生可以看到所有器件的原始端子、接口及标识，以及二次引线的连接关系； 预留对地进电安装孔和接地柱，满足现场配电需求。 |
| 2 | 网孔板安装�？� | 8 | 块 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×265.9mm（6U）×8mm（±50 mm）； 网孔规格：≥Ф5×15mm； 网孔数量：≥462个。 |
| 3 | 网孔板用膨胀固定件 | 100 | 个 |
材质要求：不低于尼龙（PA）； 功能：利用自攻螺丝拧入时对固定件的作用力，使其在网孔中膨胀紧固，完成器件在网孔板上的固定； 自攻螺丝规格：M3~M6； 重复紧固次数：≥25。 |
| 4 | 线缆管理架 | 12 | 个 |
材质工艺要求：不低于1.0/1.2mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 安装方式：标准≥19英寸机架式； 占用空间：≥1U。 |
| 5 | 电源管理�？� | 1 | 台 |
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大�；すδ埽坏缭淳哂幸患üδ�，处理故障时，防止漏电�；て骱险�，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 1、智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。 2、手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑性冻炭刂浦悄芸氐耐ǘ稀� 3、PC端软件：每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。 4、后台系统：包含账号管理、设备管理、报修管理、用户管理，设备管理：1、包含监控管理：实时视频监控每个教室，可一键预览所有设备的在线和运行情况，分析设备使用率及运行时间。2、包含设备节点：可显示设备所在位置、编码名称、挂载情况、用户编辑、用户查询等。报修管理：用户可进行远程报修，反应设备故障信息，编辑报修情况，后台可进行远程维护，及时跟进，以有效解决用户设备维护。用户管理：可连通手机号，对账户进行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数据连接云平台后台数据库管理。 |
| 6 | 四层警示灯 | 1 | 个 |
能够分别以蓝色、绿色、黄色及红色的常亮指示灯指示多功能电源�？榈耐獠拷纭⒄９┑�、电源短接及跳闸报警的状态； 工作电压：AC220V； 功耗：≤20W。 |
| 7 | 嵌入式编程主机及其托盘�？� | 1 | 套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×88.1mm（2U）×191mm（±20 mm）； 工业级无风扇设计：无尘、无噪音，采用高厚度导热铝板和波浪纹散热金属外壳，超强的冰刺散热能力使运行性能大幅提升； 工业级通信能力：RS-232、RS-485，支持上电开机、长时间无人值守及24小时开机； 双屏显示：集成高清显卡支持同步或异步双显（模拟视频信号和数字高清信号），满足工业实时多屏监控需求； 超低功耗：采用英特尔低功耗处理器，比普通台式机节能80%； 处理器：不低于Intel Ivy Bridge赛扬双核C1037U/1.8GHz； 主板：不低于Intel NM70芯片组； 显卡：不低于集成Intel HD Graphics核芯显卡； 内存：不低于2GB/DDR3/1333MHz/SO-DIMM； 硬盘：不低于500GB/SATA2/7200rpm/2.5英寸； 网卡：板载不低于Realtek RT8111E千兆网卡； 声卡：板载不低于Realtek ALC662 HD六声道音效声卡； I/O接口：不低于8个USB2.0（4个前置）/3个RS-232/1个RS-232或RS-485/1个RJ45（1000M）/1个VGA/1个HDMI/1个MIC-IN/1个LINE-OUT/1个DC-IN； 电源：适配器/DC12V3A； 功耗：≤18W； 尺寸（宽×高×深）：235mm×55mm×205mm（±20 mm）； 重量：≥1.5kg； 环境条件：工作温度-15~60℃/工作湿度0~95%（无冷凝）。 |
| 8 | 键鼠及其托盘�？� | 1 | 套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×88.1mm（2U）×277.5mm（±20 mm）； 托盘形式：压按弹出或锁止； 键鼠接口：有线USB。 |
| 9 | 17寸液晶显示器及其挂板模块 | 1 | 套 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×354.8mm（8U）×49.5mm（±20 mm）； 屏幕类型要求：不低于有源矩阵TFT（薄膜晶体管）LCD； 面板类型：TN； 可视图像尺寸：对角线≥43.20cm（17英寸）/水平≥337.92mm/垂直≥270.33mm/面积≥91349.91mm2； 像素间距：≥0.264mm； 可视角度：水平≥170°（典型）/垂直≥160°（典型）； 亮度输出：≥250cd/m2（典型）； 对比度：≥1000:1（典型）； 面板涂层要求：不低于防眩光硬涂层3H； 背光：LED灯条系统； 响应时间：5ms（典型值，从黑至白）； 颜色深度：≥1677万颜色； 色域：85%（典型）； 扫描范围：水平≥30~81kHz（自动）/垂直≥56~76Hz（自动）； 最大预设分辨率：≥1280×1024@60Hz； 视频输入信号：≥0.7V±5%（模拟RGB），≥75Ω输入阻抗； 同步输入信号：分离的水平和垂直同步，不分极性（polarity-free）的TTL电平，SOG（绿色复合同步）； 交流输入电压/频率/电流：100VAC~240VAC/50Hz或60Hz+3Hz/1.5A（最大）； 功耗：15W（最大）/11W（典型）/＜0.5W（停用或关闭）； 电涌电流：≥120V30A（最大）/240V60A（最大）； 接口类型要求：不低于D-sub（蓝色）/DisplayPort（黑色）； 信号线类型要求：不低于模拟分离式、D-Sub、15针/DP1.2信号输入支持、20针； 尺寸（宽×高×深）：374.5mm×306.9mm×46.5mm（不含底座）（±20 mm）； 重量：≥2.08kg（不含底座）； 环境条件：工作温度0~40℃/工作湿度10~80%（无冷凝）。 |
| 10 | 实训中心液晶管理装置——工位显示�？� | 1 | 台 |
材质工艺要求：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏显示内容自定义，文本、字幕、当前时间、计时、表盘、温度、湿度、噪音等； 支持通过WiFi连接通讯； 输入电源：AC220V； 温度：-10℃～+40℃； 相对湿度：≤90%（+20℃）； 环境要求：空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。 |
| 11 | 实训中心液晶管理软件 | 1 | 套 |
可编辑的节目包括字幕、文本、炫动字、数字时钟及表盘，屏幕计时等； 可设置播放时长及次数； 支持单机发送，通过USB发送及集群发送节目； |
| 12 | 无线网卡 | 1 | 只 |
兼容IEEE802.11N标准，连接速率≥150Mbps； 支持AD-HOC网络组建，支持软AP功能，兼容PSP、X-Link接入； 带有WPS一键加密按钮，轻松完成加密操作； WPS一键加密按钮，轻松实现安全加密； 支持的WEP、WPA、802.1x、AES、TKIP加密和认证机制； 支持不同模式无线工作站点信息过滤； 支持流量统计； 支持无线漫游（Roaming）技术，无线连接； 端口：USB2.0接口； 电源：USB供电； 天线类型：内置； 无线频段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：49.5×17.6×7.2mm（±10 mm）； 温度：0~50℃(工作)，-20~70℃(存储)； 湿度：10%~85%RH不凝结(工作),5%~ 95%RH不凝结(储存)。 |
| 13 | DDC主机监控�？� | 1 | 套 |
材质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸（宽×高×深）：482.6mm×354.8mm（8U）×49.5mm（±10 mm）； 至少提供24个输入输出点，其中包括8个可软件配置的通用输入输出点：这些点应包括：3个通用输入（UI），5个通用输入输出（U），3个模拟输出（AOV）,2个数字输出（DI）和3个数字输出（DO）； 输入输出点应能执行A/D或D/A转换、信号处理、点命令输出、与中央处理器通讯。接线端子可插拔，便于现场接线； |
| 14 | DDC编程软件 | 1 | 套 |
具有以下功能： 监控点监视和显示； 监控点命令； 多个监控点的历史趋势记录和显示； 设备时间表； 可编程语言（PPCL）的程序编辑和修改； 报警报表和应答； 动态信息的连续显示； 自适应控制，自学习和调整的闭环控制算法； 闭环回路比例，积分和微分（PID）控制； P.I.D.回路控制之参数调变； 逻辑顺序控制； 报警监测及报告； 复位控制时间表； 尖峰负载控制（PDL）； 设备启动－停止时间最佳化控制（SSTO）； 设备时程表控制和优化； 温度循环补偿； 经济节能模式控制； 自动日光节约时间切换，无须每年调整； 夜间恒温控制； 临时强制修改时间计划； 假日计划； 基于日历的时间列表；事件计划列表。 |
| 15 | 智能考核单元 | 1 | 块 |
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。 控制�？�(PC 控制终端或手持移动控制终端)和驱动�？�(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。 驱动�？槟谥弥悄芄收仙柚每刂葡低常溆凶ㄓ眯滦臀尴呤荽淠？�(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。 手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动�？榈氖笛瞪璞�。 手持移动控制终端不联网时可作单机操作，当带驱动�？榈氖笛瞪璞肝尴咦橥�，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。 可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致) 可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置�？筛菪枨罄┱股柚� 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置�？筛萦没褂靡蟮髡收仙柚玫愕氖亢凸收仙柚美嘈�。 所有配备驱动�？榈氖笛瞪璞福赏ü谥玫淖ㄓ眯滦臀尴呤荽淠？槲尴咦橥�， 实现远程集中管理。 用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。 |
| 16 | 新风机组模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 17 | 空调机组模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 18 | 供配电模拟模型系统模块 | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 19 | 照明模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 20 | 给排水模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 21 | 热交换模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 22 | 电梯模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 23 | 智能家居模拟模型系统�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：8U； |
| 24 | 模拟I/O�？� | 1 | 块 |
质工艺：不低于1.5mm厚度SPCC冷轧钢板，表面脱脂、磷化、静电喷塑处理； 尺寸：4U； |
| 25 | 6位PDU电源 | 1 | 个 |
工作电压/频率：≥220~250VAC/50~60Hz； 最大电流/功率：≥10A/2500W； 过载�；ぃ鹤远卸系缭矗侄磁ジ次�； 安装方式：标准≥19英寸机架式； 占用空间：≥1U。 |
| 26 | 软电线0.3mm2 | 1 | 批 | 黄、绿、红、蓝、黑。 |
| 27 | 软电线1.0mm2 | 1 | 批 | 红、黑、黄绿。 |
| 28 | 焊锡丝 | 1 | 卷 | ≥1.0mm。 |
| 29 | 电工胶布 | 2 | 卷 | 长≥3M。 |
| 30 | 异型标识管 | 1 | 卷 | ≥1.5。 |
| 31 | 扎带 | 4 | 包 | ≥3×100mm。 |
| 32 | 学生凳 | 2 | 把 | 钢木方凳。 |
| 33 | 工具箱 | 1 | 个 | 430×230×200mm（±20 mm）。 |
| 34 | 尖嘴钳 | 1 | 把 | ≥6”（6寸），160mm。 |
| 35 | 剥线钳 | 1 | 把 |
剥线能力：≥0.25-6mm²； 长度：≥170mm。 |
| 36 | 斜口钳 | 1 | 把 | 7寸180mm。 |
| 37 | 小一字螺丝刀 | 1 | 把 | ≥3寸，3*75mm。 |
| 38 | 小十字螺丝刀 | 1 | 把 | ≥3寸，3*75mm。 |
| 39 | 大十字螺丝刀 | 1 | 把 | ≥5寸，5*75mm。 |
| 40 | 电烙铁 | 1 | 把 | ≥50W。 |
| 41 | 电烙铁托架 | 1 | 个 | ≥120*70mm。 |
| 42 | 数字万用表 | 1 | 个 |
交直流电流； 交直流电压； 电容； 电阻； 蜂鸣通断。 |
| 43 | 《设备说明书》 | 1 | 本 |
