恒压供水系统实训装置
[规格型号]： DB-09PLC
[产品名称]： 恒压供水系统实训装置
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：

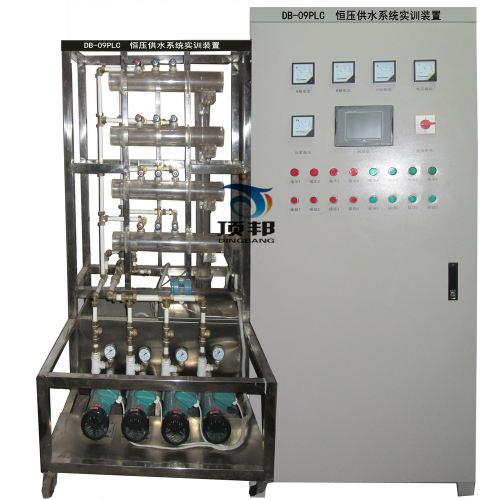

DB-09PLC  恒压供水系统实训装置

PLC恒压供水系统实训装置


一、系统概述
    DB-09PLC型恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程�？椤蹲远刂萍际酢泛头腔缋嘧ㄒ档难⌒蘅纬獭豆ひ底远纺？榈慕萄Ш褪笛�。
   DB-09PLC型恒压供水系统实训装置也适合中等职业学校、技工学�；缋嘧ㄒ底远刂萍际踅萄谌莸氖迪埃故屎现耙蹬嘌笛５陌沧�、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
二、系统配置
1、电气控制柜：贴塑钢板材料、尺寸：1800×800×600mm，灰白色，带万向滚轮及刹车装置，双层结构；1台；
2、PLC：主机48点(FX3U)  1台；
4、触摸屏：7英寸彩屏 1台；
5、常用低压电气：D20单、三相空开；各1个；
6、DZ47LE漏电�；て鰿16；1个；
7、RLI-15A熔断器，RT16-32；各3个；
8、CJ20-20交流接触器；6个；
9、JQX中间继电器；3个；
10、JS7-2A时间继电器；2个；
11、JR36-20热继电器；4个；
12、200W可调电阻器；2个；；
13、BK-100控制变压器；1个
14、220VLED指示灯（红、绿）；红4个、绿4个；
15、1平方、0.5平方BVR导线；各200米；
16、按钮；红4个、绿4个；
17、接线端排；10块；
18、导线标号套管（配0.5、1平方导线）；各1卷（200米）；
19、走线槽（中、小号），40米；0.5～1mmBVR导线2卷；
20、器件安装网孔板：尺寸：1400×700mm；1块；
23、控制柜门：门上安装一块电压表（配转换开关测量三相电压）、三块电流表0～20A、功率表一块（0～5KW）；八个指示灯（四红四绿）；八个按钮（四红四绿）；
24、工程实训配套专用软件。
三、实训项目
实训一 控制屏结构认识与调试实训
实训二 单泵控制变频恒压供水实训
实训三 双泵切换变频恒压供水实训
实训四 生活水系统静态压力控制实训
实训五 生活水系统动态压力控制实训
实训六 生活水系统的分时控制实训
实训七 夜间休眠模式下的供水实训
实训八 消防状态控制实训
实训九 综合控制系统实训

四、控制对象技术参数（该技术参数是其中一台的资料）
四个驱动循环泵，功率0.5KW；上下双层不锈钢水箱，水管为有机玻璃透明材料；流量传感器，压力表等恒压供水装置。
    用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。

友情提示：

1、货品验收：阁下收货时请检查恒压供水系统实训装置的货品外观，核实恒压供水系统实训装置的数量及配件，拒收处于受损状态的恒压供水系统实训装置；

2、质保：顶邦将为阁下提供恒压供水系统实训装置产品说明书内的质保条件和质保期，在质保范围内提供对恒压供水系统实训装置的免费维修，超出条件承诺时提供对恒压供水系统实训装置的有偿维修；

3、退换货：阁下单方面原因导致的恒压供水系统实训装置选型错误或恒压供水系统实训装置购买数量错误，造成恒压供水系统实训装置的退换货要求，将不被接受；

4、货期：恒压供水系统实训装置的发货期为参考值，如您需要了解恒压供水系统实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对恒压供水系统实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关恒压供水系统实训装置的咨询。
