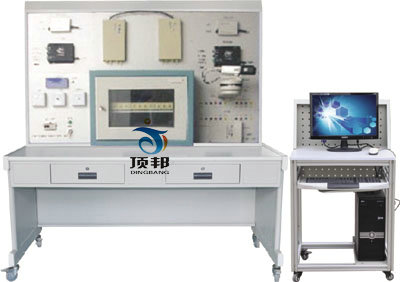

DBLY-05 室内水平工作区系统实验实训装置
一、设备参数及性能：
1、装置组成：
本系统全部元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、�？�1、�？橄低车茸槌�。系统实训功能：能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。
二、系统技术指标：
1.工作电压：9V干电池
2.整机容量：0W
3.外型尺寸：150×70×180cm3
4.安全�；ぃ�9V低电压
5.故障设置：具有故障设置系统
三、可以做的实训项目
1.采用T568A、568B两种标准压接模块操作
2.采用T568A、568B两种标准制作水晶头实训项目
3.打线工具的使用操作
4.信息面板及防尘盖的安装操作
5.配线架的安装操作
6.标准墙柜设备安装操作
7.在超五类跳线压接线操作
8.标记、理线、打线、轧线操作
9.线路故障的判断与处理
10.线路的测试实训项目
11.测试报告的制作实训项目
12.按线路图将各部分连线
13.设计并安装一个简易应用系统
四、设备参数：
UNILAN U5E配线架采用了整合式设计，体积更小巧，可适应各种安装环境，性能更卓越，完全满足超五类综合布线系统要求，背面有�；CB板的护板，并有防脱线护盖，保证长期使用下的性能良好。
a. 语音配线架采用9英寸机架式模块化配线架（100对）。
在语音主干采用3类50对规格的大对数语音干线电缆，以主机房为中心，星型辐射至各楼层配线间。而德特威勒的UNINET系列Cat.3大对数电缆用于建筑物垂直干线和建筑物间的干线的语音传输，特性阻抗100ohm，提供25/50/100对三种选择，采用IEC色标方案，UNINET CAT.3特性
六、设备祥细配置表：
| 序号 | 组成 | 数量 |
| 1 | 墙柜 | 1 台 |
| 2 | 110配线架 | 1套 |
| 3 | 网络配线架 | 1台 |
| 4 | 打线工具 | 1套 |
| 5 | 测试仪 | 1台 |
| 6 | 面板1 | 1套 |
| 7 | 面板2 | 2只 |
| 8 | 模块1 | 16只 |
| 9 | �？�2 | 1个 |
| 10 | 底座 | 1只 |
| 11 | 超五类线 | 1只 |
| 12 | 水晶头 | 1只 |
| 13 | 三类线 | 1把 |
| 14 | 故障开关 | 16个 |
| 15 | 实训桌和实训屏架 | 1套 |
