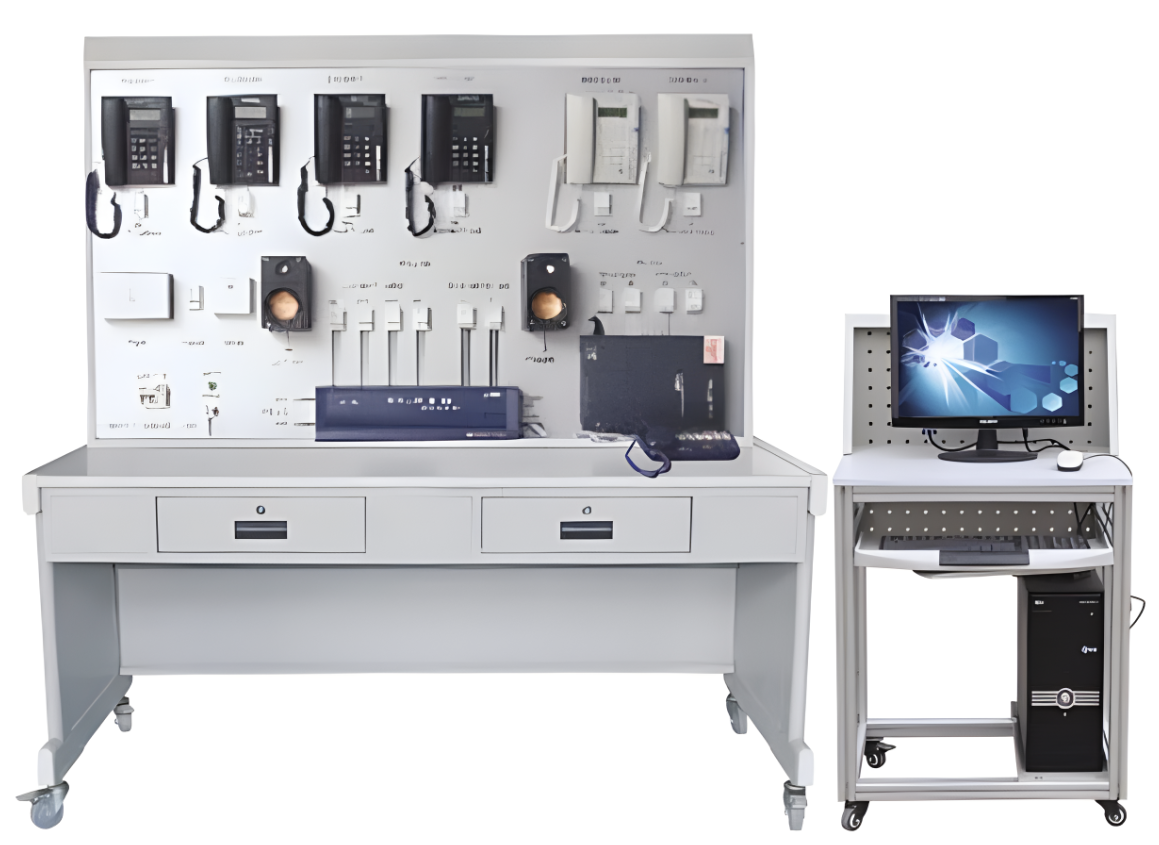

DBLY-08 自动电话交换机系统实验实训装置
一、设备参数及性能：
1、装置组成：
本系统全部元器件均采用实物，整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。系统实训功能：能进行各种模拟自动电话交换机系统操作演示，卡线刀、压线钳的使用训练，电话插头的制作与测试，配线架的安装与卡线，话务台功能和总机、分机功能的设置，交换机管理系统软件的操作训练，系统的设置及调试、线路的设计与连接，故障的设置、判断及排除等实验和实训。
二、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全�；ぃ壕哂新┑缱远；ぷ爸�
5.故障设置：具有故障设置系统
三、可以做的实训项目
1.自动电话交换机功能的模拟
2.常用的操作方法
3.分机用户的操作
4.专用话机的操作
5.计费管理软件的操作
6.分机参数的设置
7.外线参数的设置
8.系统的设计与连接
9.故障的设置与排除
10.系统的结构与安装
四、设备参数
SW-2000HC
l 最低配置为16门用户端口和4路中继端口
2 系统中继最大容量为：16路中继端口
3 最低配置为16门用户端口和4路中继端口
4开放式数字话机接口：配接1-4部数字专用话机
5 扩容用户端口以：8路为递增单元
6 扩容中继端口以：4路为递增单元
接 口 类 型：
中继分机进出接口：RJ45
HC系统总线板与分机板为连接25针插头
HD系统总线板与分机板为连接航空针插头
用户接口：a、b线40V馈电 中继接口环路中继线：呼入铃流，呼出支流脉冲或双音频。
外 设 接 口：
电脑RS-232串口接口与PC电脑连接，广播接口、留言接口。背景音乐可连接U盘（USB接口选顶HD）
五、设备配置表：
| 序号 | 组成 | 数量 |
| 1 | 程控电话交换主机 | 1 |
| 2 | 专用数字话机 | 1 |
| 3 | 模拟局机（爱尔） | 1 |
| 4 | 配线合 | 1 |
| 5 | 电话打线钳 | 1 |
| 6 | 双用压线钳 | 1 |
| 7 | 电话机 | 6 |
| 8 | 音箱 | 1 |
| 9 | 电话插座 | 1 |
| 10 | 电话端口 | 17 |
| 11 | 电话线 | 1 |
| 12 | 电话水晶头 | 1 |
| 13 | 插座 | 2 |
| 14 | 总开关 | 1 |
| 15 | 锁开关 | 1 |
| 16 | 电脑 | 1 |
| 17 | 实训桌和实训屏架 | 1套 |
