[规格型号]：	DB-VAV02
[产品名称]：	变风量中央空调系统实训装置
[价　　格]：	询价
[产品参数]：
[在线客服]：	QQ在线 QQ在线
[微　　信]：	13817525788

产品介绍：

DB-VAV02 变风量中央空调系统实训装置

一、概述
1、 VAV是Variable Air Volume（变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷/热介质流量不变的情况下，通过改变风量来调整需要冷/热量的输送以满足变化的需求。　VAV（变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（GBJ19-87-2003）�！锻ǚ缬肟盏鞴こ讨柿考煅槠蓝ū曜肌罚℅BJ304-2002）《简明通风设计手册》（GB50194-2002）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29-2002）《电气装置安装工程低压电器施工及验收规范》（GB50254-96）《大气污染物综合排放标准》（GB16297-1996）�！痘肪晨掌柿勘曜肌罚℅B3095-1996）、《城市区域环境噪声标准》（GB3096-93）《建筑设计防火规范》（GB50016-2006）、《公共建筑节能设计标准》（GB50189-2005）。
2、实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

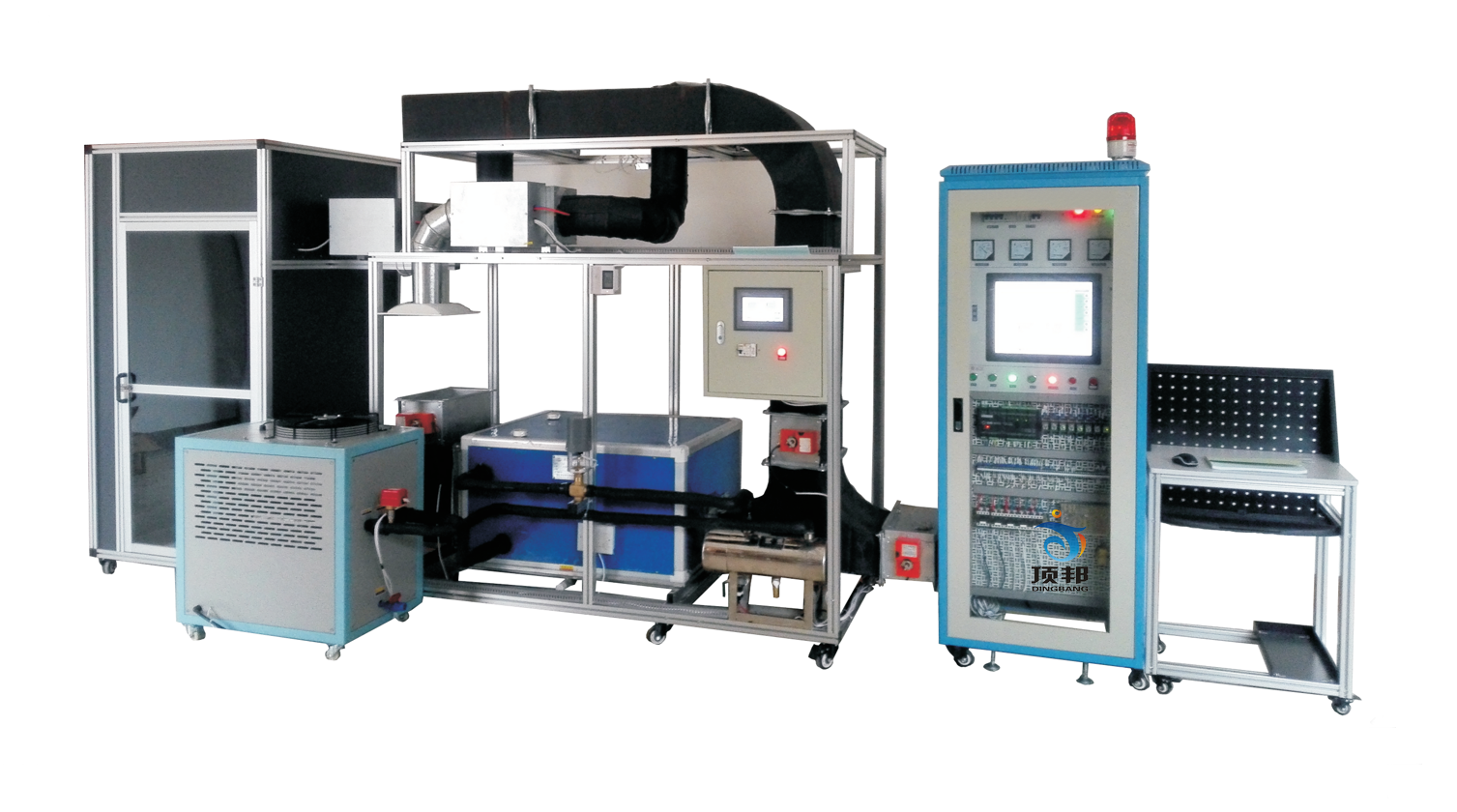

(参考图)

二、产品特点
1、具有真实的中央空调系统(VAV和风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的工程环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。通过客户端对系统进行保存系统监控节点的资料、图形等的操作,并监控与管理所有在网络上的监控节点，进行楼宇空调供水及锅炉监控系统的演示操作、点表的认识和DDC控制器同各元器件之间的接线操作实训、故障的与排除等实训操作。
2、采用智能DDC控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的
3、采用智能DDC控制系统，LonWorks®总线专用节点，基于Neuron® FT-5000神经元微处理器，配有Flash存储器、网络收发器和 LonWorks®总线网络接口等。预载变风量箱可配置控制程序。
4、VAV应用模式包括：自动模式、加热模式、制冷模式、清晨预冷模式、夜间净化模式和紧急模式。
5、集成一体化风阀执行器，并具备风量测量功能；依靠调节风阀来实现制冷或加热要求，通过PI算法调节供风量在最大与最小风量之间，维持区域温度在用户设定。
6、采用市场主流变风量（VAV）控制技术：变定压控制原理来控制主管风量，末端控制箱具有独立的DDC控制系统。
7、设备采用冷热单风道系统——变风量——供冷—热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。

三、产品参数
1、box支管路内风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。
2、通风设备设计风量：通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，
3、换气次数：换气数：8～12次/小时
4、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
5、装置容量：＜4.8kVA
6、外形尺寸：4000mm×1000mm×2000mm
7、制冷剂类型：R22
8、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸茫踩瞎冶曜�
9、电压：输入电源：3800V±10% 50Hz

四、通风柜技术参数
变风量系统（VAV）通风系统
1、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2、风压传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于3秒；通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经15秒延时后监控器发出声光报警；
4、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
5、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6、系统采用变静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成0-10v的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7、每台通风柜安装一个风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，
8、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
9. 控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图
主控制柜配置表如下：

编号	名称	单位	数量
1	配电控制柜，网络式机柜	套	1	1800700700MM,采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方(面板：铁质面板，激光雕刻，彩色喷绘)
2	三相4P带漏电开关	只	1	32A
3	三相保险	台	1	32A
4	450V电流表，30A电流表	个	1	6L2
5	按钮	套	8
6	开关电源:为控制系统提供电源	套	1	Q60.:提供+24V.+5V
7	中间继电器	套	8	24V
8	交流接触器	套	5	220V
9	DDC控制器	套	1	A、12个通用输入点(UI), B、8个数字输入点(DI), C、6个模拟输出点(AO), D、8个数字输出点(DO) ，

五、系统总配置表

序号	名称	参数	单位	数量	说明
1	变风量box末端装置	1、6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO) 2、可测量风量 3、风阀控制器4-20MA 4.、压差传感器4-20MA	套	2
2	VAV变风量风柜控制柜	1、D720-0.4K 变频器 2、,FX3U-24 PLC,AN 3、 7寸触摸屏 4、FX3U-3A 5、尺寸500500200MM	套	1
3	VAV变风量风柜	尺寸：1200600800MM 风量：1800 制冷量：5000W 水流量：2T	套	1
4	制冷主机	冷水机：5000W,侧出风水泵 3T 出水温度7度，回水温度12度智能水机控制（含：高压传感器，低压传感器，智能触控屏）	套	1
5	中央空调主控制柜DDC控制柜	铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热�；て鞯瓤刂圃�。面板上面有控制开关旋钮、工作状态指示灯、系统流程图。 1、尺寸：8007001700 2、电力控制系统 3 、控制监控系统 4、DDC控制器： A）、12个通用输入点(UI), B）、8个数字输入点(DI), C）、6个模拟输出点(AO), D）、8个数字输出点(DO) ，	套	1
6	LonWorks总路线网卡		套	1
7	VAV末DDC温度调装置	DI输入4-20MA，DO输出4-20MA	套	2
8	制热加热器	专业中央空调管道加热器*（不锈钢）3000W
9	模拟房	100010002000MM铝型材	个	1
10	中央空调主监控系统	C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器主板:Intel M11工控固态节能主板内存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。硬盘:60G SSD固态硬盘显卡:集成Intel HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。声卡:集成ALC662 6声道高保真音频控制器网卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。电源:外置电源（100V至220V宽幅电压，全球通用）显示屏:17寸LED工控屏分辨率：1024900 触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳定，触摸灵敏整机接口:4 USB 2.0接口,其中两个可支持USB3.0(需定制)， 1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色) 2COM串口,1 12V DC_JACK输入接口
11	移动式台架	30007002000MM铝型材：40*40MM	套	1
12	标准风管	直通弯头 1个三通1个， 150MM弯头4个主管6米	套	1
13	监控、控制软件		套	1
14	风阀	供电：24V 风阀角度调节（0°，18°，36°，54°，72°，90°）。通电自动复位风阀，先至全开通电驱动多个同类型的执行器。 	套	3
16	末端风阀散流器	150直径	套	2
17	说明书		本	1

六、部分实训项目
初级篇认知与运行
项目一、VAV空调系统流程与设备认知训练
项目二、 VAV空调继电接触控制技术训练
项目三、VAV空调控制系统硬件认知训练
项目四、监控原理与值机运行训练
中级篇调试与诊断
项目五、 VAV空调系统调试与测试训练
项目六、VAV空调控制系统硬件调试训练
项目七、 VAV空调系统工艺运行调试训练
项目八、VAV变定压实验PID运行实验
项目九、VAV风量变频压实验PID运行
项目十、VAV水阀压实验PID运行
项目十一、DDC控制原理运行
项目十二、VAV风量空调box末端DDC的控制
项目十二、VAV风量空调box末端DDC的数据利用

友情提示：

1、货品验收：阁下收货时请检查变风量中央空调系统实训装置的货品外观，核实变风量中央空调系统实训装置的数量及配件，拒收处于受损状态的变风量中央空调系统实训装置；

2、质保：顶邦将为阁下提供变风量中央空调系统实训装置产品说明书内的质保条件和质保期，在质保范围内提供对变风量中央空调系统实训装置的免费维修，超出条件承诺时提供对变风量中央空调系统实训装置的有偿维修；

3、退换货：阁下单方面原因导致的变风量中央空调系统实训装置选型错误或变风量中央空调系统实训装置购买数量错误，造成变风量中央空调系统实训装置的退换货要求，将不被接受；

4、货期：变风量中央空调系统实训装置的发货期为参考值，如您需要了解变风量中央空调系统实训装置的精确货期，请与顶邦的销售人员联系；

5、如阁下对变风量中央空调系统实训装置有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关变风量中央空调系统实训装置的咨询。
