全VAV变风量中央空调控制实训系统
[规格型号]： DB-VAV03
[产品名称]： 全VAV变风量中央空调控制实训系统
[价　　格]： 询价
[产品参数]： 请联系客服
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
一、概述
     1、VAV是（变风量系统）的简称，在VAV系统 中有“全VAV变风量中央空调系统”和“半VAV变风量中央空调系统”在空气调节系统，为了应对数十台末端负荷的不同变化，当其它BOX房间风口温度不变、输冷/热介质流量不变的情况下，通过自动改变单个负荷较大BOX出风量来调整冷/热量的输送，以满足单个BOX变化的需求。称全VAV变风量中央空调系统。简单的改变主风管的关风量现实制冷、制热量的增量或者减少,称半VAV变风量中央空调系统，
2、全VAV变风量中央空调控制实训系统采用全VAV变风量中央空调系统。

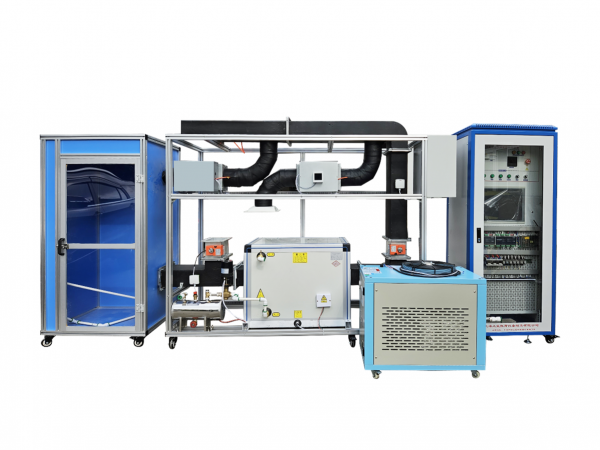

全VAV变风量中央空调控制实训系统
二、产品特点
1、控制原理：
全VAV变风量中央空调控制实训系统具有真实的中央空调系统(VAV和BOX风机盘管+新风系统)和相应的楼宇自动控制系统、完全真实的钱VAV环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。
2、智能调节技术
全VAV变风量中央空调控制实训系统采用智能DDC控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的，系统是根据BOX工作动态来控制主机系统的送风量，风压，冷媒水的流量来控制温度
3、全VAV应用模式：
全VAV变风量中央空调控制实训系统包括自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。
*4、 BOX控制技术
采用采集BOX房间数量的开度控制技术，内部安装好了控制数据协议BACnet Router；通讯介质：通过主DDC控制器从而来控制风柜变/定压高低来控制主管风量。整个系统 由数个BOX控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个BOX控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制。BOX系统，一台用于大厅。一台用于房间，分别主机分实时采集单个BOX的工况，阀门开度，温度，风速度。
5、冷热单风道系统+变风量+供冷+热
全VAV变风量中央空调控制实训系统采用冷热单风道系统模式（变风量+供冷+供热），配有冷水机机组、共板风管、BOX子系统、冷水系统、供热系统、处理风柜组成的中央空调控制装置，其工况由自己独立控制。由控制面板自由控制，制冷、制暖，、温度调节。

三、产品参数
1、工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%(25℃)  海拔＜ 4000m
2、装置容量：＜4.8kVA
3、外形尺寸：4000mm×1000mm×2000mm
4、制冷剂类型：R22
5、安全�；ぃ壕哂新┑缪�、漏电流�；ぷ爸�，安全符合国家标准
6、电压：输入电源：380V±10% 50Hz
四、设备配置功能
* 1、BOX模块2套：
1）组成：由风速6～8m/s, 干管路内风速8～14m/s；6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)，可测量风量风阀控制器4-20MA，压差传感器4-20MA。
2）采用采集BOX房间数量的开度控制技术，从而来控制风柜变/定压高低来控制主管风量。整个系统 由数个BOX控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个BOX控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制
2、主风通风设备设计风量：
通风柜面风速：0.3～0.8 m/s，单台通风柜设计风量1500m3/h，电压380V
  3、  VAV主风与支风道变风量系统：
       1）主风道：采用定风压传感器检测控制，能够快速有效的保证通风柜压力，风压传感器检测到面风压变化时，控制器发出信号给0-10V执行器，通过改变风压值，来稳定风压。
2）全VAV支管路控制：为了应对数十台末端负荷的不同变化，当其它BOX房间风口温度不变的、输冷/热介质流量不变的情况下，通过自动改变单个负荷较大BOX出风量来调整冷/热量的输送，以满足单个BOX变化的需求

4、风速度传感器
     通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时DC24V/0-10V
5、VAV变风量电器风柜控制柜：
由D720-0.4K 变频器、 7寸触摸屏、数据采集�？樽槌�，能监控最大风量和最小风量功能，
      静压传感自动变频控制情况下，可以根据开启通风设备的数量变化，启动最大风量和最小风量功能
6、消防排烟功能：
系统包括：排烟阀、防火阀。整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。 在火灾时能开动消防排烟连通
7、制冷主机：
2P冷水主机220V/风冷，为系统提供冷水冷水机：5000W,侧出风水泵  3T、出水温度7度，回水温度12度、智能水机控制（含：高压传感器，低压传感器，智能触控屏）
8、加热器：
由中央空调专用不锈钢加热组成3 KW/220V
9、冷/热媒水系统
水系统是中央空调的神经末端系统 ，为终端用户提供冷媒水和热媒水，系统配置1台冷/热水泵。整个中央空调采用DDC作为主控机，由计算机通过通信线与DDC进行通信，从而控制整个空调的运行
10、模拟房间
尺寸：900*800*1800铝合金组成的模拟房间，房间内有一个BOX子系统，可为房间提供独立的VAV变风量演示、
11、系统送风管道
1）VAV变风量送风管道路中有两套BOX子系统，一套为大厅BOX主机，另外一套送到房间，两个可单演示VAV变风量过程。从而观察整机系统的VAV控制过程，尺寸：100*600*400MM、风量：1500制冷量：2500W。
水流量：2T
2）整体风管子结构使通能的共板式结构，方便折装
12、DDC控制器：
DDC控制器：12个通用输入点(UI)、8个数字输入点(DI)、6个模拟输出点(AO)、8个数字输出点(DO)
13、BOX温度控制器2个
液晶面板、可设定制冷温度、制热温度，输入方式DI输入4-20MA，DO输出4-20MA。
14、 控制柜：
1）铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、�；て鞯瓤刂圃�。面板上面有控制开关旋钮、工作状态指示灯、系统流程图，
2）触控一体机参数

中央空调主监控系统 C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP
主 板:Intel M11工控固态节能主板
内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
硬 盘:60G SSD固态硬盘
屏：17寸

五、系统总配置表
序号 名称 参数 单位 数量 说明
1 BOX末端装置 1、6个通用输入点(UI),2个数字输入点田(BI),2个模拟输出点(AO),3个数字输出点(BO)和4个可配置的输出点(CO)
2、可测量风量
3、风阀控制器4-20MA
4、压差传感器4-20MA		 套 2
2 VAV变风量电器风柜控制柜 1、D720-0.4K 变频器
2、 7寸触摸屏
3、FX2A压力�？�1-20MA		 套 1
3 空气处理机组 尺寸：1200*600*800MM、风量：1500、制冷量：5000W、水流量：2T 套 1
4 冷水机组 冷水机：5000W,侧出风、水泵  3T、出水温度7度，回水温度12度、智能水机控制（含：高压传感器，低压传感器，智能触控屏） 套 1
5 中央空调主控制柜DDC控制柜 1、尺寸：800*700*1700
2、 电力控制系统
3 、控制监控系统
4、DDC控制器2个，通用输入点(UI)、8个数字输入点(DI)、6个模拟输出点(AO)、8个数字输出点(DO)		 套 2
6 BOX控制器 DI输入4-20MA，DO输出4-20MA
液晶面板、可设定制冷温度、制热温度		 套 2
7 制热加热器 专业中央空调管道加热器（不锈钢）3000W
8 模拟房 8000*8000*1800MM铝型材 个 1
9 移动式台架 3000*700*2000MM铝型材：40*40MM 套 1
10 标准风管 直通  、弯头  1个、三通1个，、150MM弯头4个、管6米 套 1
11 触控一体机 17寸 台 1
12 通风柜控制软件 监控、控制软件风柜 套 1

13		 风阀 风阀角度调节（0°，18°，36°，54°，72°，90°）。 通电自动复位风阀，先至全开通电驱动多个同类型的执行器。 套 3
14 末端风阀散流器 150直径 套 2
15 主系统控制软件   套 1
16 说明书   本 1

六、实训项目
1、VAV空调系统流程与设备认知训练
2、 VAV空调继电接触控制技术训练
3 、VAV空调控制系统硬件认知训练
4、监控原理与值机运行训练
5、 BOX空调系统调试与测试训练
6 、BOX空调控制系统硬件调试训练
7、 带BOX的VAV空调系统工艺运行调试训练
8、VAV变定压实验PID运行实验
9、VAV风量变频压实验PID运行
10、VAV水阀压实验PID运行
11、DDC控制原理运行
12、BOX末端DDC的控制
12、BOX末端DDC的数据利用
