中央空调实验设备
[规格型号]： DB-JD22
[产品名称]： 中央空调实验设备
[价　　格]： 询价
[产品参数]：
[在线客服]： QQ在线 QQ在线
[微　　信]： 13817525788
产品介绍：
(一)设备概述

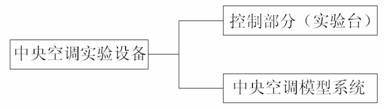

DB-JD22中央空调实验设备,是真实楼宇中央空调系统合理微缩的教学设备，整套实验设备可演示夏季制冷循环和冬季制热循环。这套实验系统，从结构上分为实验台和中央空调模型系统两部分。


中央空调实验设备
中央空调实验设备

1、控制部分（实验台）

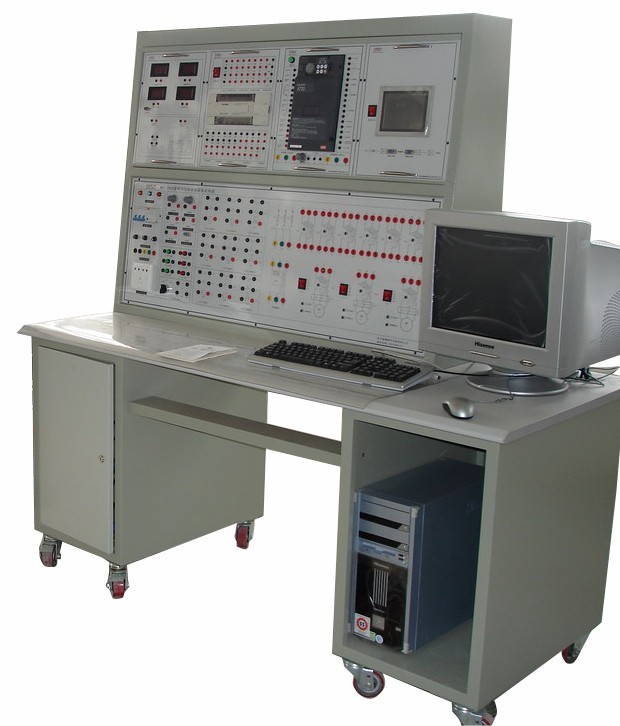

DB-JD22中央空调实验设备的实验台，采用模块化结构，即将电气控制部分按功能原理分解为不同的模块，�？椴捎霉蚁浣峁�，安装于实验桌上方的实验台上面。如下图所示。

中央空调实验设备

实验台上面，设计有AC380V电源输出（护套端子），AC220V（护套端子和插座）电源输出，DC24V（护套端子）电源输出，安全�；ぷ爸茫ǹ掌兀鞅；さ龋�，工作电源仪表显示等。
挂箱�？榉治篜LC�？椤⒈淦灯髂？�、触摸屏�？椤⒓痰缙髂？�、按钮及指示灯�？椤⑿藕偶耙潜砟？榈龋旅娣直鸺右越樯埽�

（1）PLC�？�
     PLC模块分为从站�？楹椭髡灸？�。从站�？橛糜谑迪侄灾醒肟盏鞯墓探惺凳笨刂�，从站模块的配置为：

PLC�？�

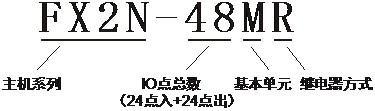

FX2N-48MR：从站PLC主机，用于控制相应的继电器和接触器，实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR，属于继电器输出（R）型的PLC，交流和直流负载用，关断频率低（ON←→OFF，约10ms），动作频率最大10HZ/秒；允许通过电流为2A/点，有接点，机械绝缘，广泛用于各种工业控制现场。


中央空调实验设备

中央空调实验设备

FX2N-4AD功能�？椋河糜诓杉醒肟盏髂Ｐ拖低车奈露刃藕�，最大可以实现4路温度信号同时进行采集。

关键配套件的名称、数量、产地:

序号 配件名称 规格型号 说明
1 PLC主机 FX2N-48MR-001 品牌:三菱；原产地:日本姬路。数量1台
2 AD�？� FX2N-4AD 品牌:三菱；原产地:日本姬路。数量1台
PLC的主要技术参数：
项  目 规  格 备  注
运转控制方式 通过储存和程序周期运转
I/O控制方式 批次处理方法（当执行END指令时） I/O指令可以刷新
运转处量时间 基本指令：0.08μs/指令；应用指令：1.52至几百μs/指令
编程语言 逻辑梯形图和指令清单 使用步进梯形图能生成SFC类型程序
程式容量 8000步内置
指令数目 基本顺序指令：27个；步进梯形指令：2个；应用指令：128个 最大可用298条应用指令
I/O配置 最大硬体I/O配置点256，用户的选择（最大可设输入256、输出256）
辅助
继电器
（M线圈）		 一般 500点 M0至M499
锁定 2572点 M50至M3071
特殊 256点 M8000至M8255
状态
继电器
（S线圈）		 一般 490点 S0至S499
锁定 400点 S500至S899
初始 10点 S0至S9
信号报警 100点 S900至S999
定时器
（C）		 100毫秒 范围：0至3276.7秒200点 T0至T199
10毫秒 范围：0至327.67秒46点 T200至T245
1毫秒保持 范围：0至32.767秒4点 T246至T249
100毫秒保持 范围：0至3276.7秒6点 T250至T255
计数器
（C）		 一般16位 范围：0至32767数200点 C0至C199类型：16位上计数
锁定16位 100点(子系统) C100至C199，类型：16位上计数器
一般32位 范围：-2147483648至+2147483647
35点		 C200至C219，类型：32位上/下计数器
锁定32位 15点 C220至C234类型：16位上/下计数器
高速
计数器（C）		 单相 范围：-2147483648至+2147483647一般规则：选择组合计数频率不大于20KHZ的计数器组合，注意所有的计数器锁定 C235至C240，6点
单相C/W起始 C241至C245，5点
双相 C246至C250，5点
A/B相 C251至C255，5点




主站�？榈呐渲梦�

模块

FX2N-48MR：主站PLC主机，与上位计算机进行连接，将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面，上位计算机安装有组态软件。

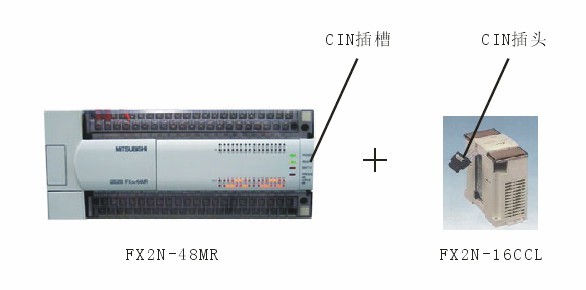

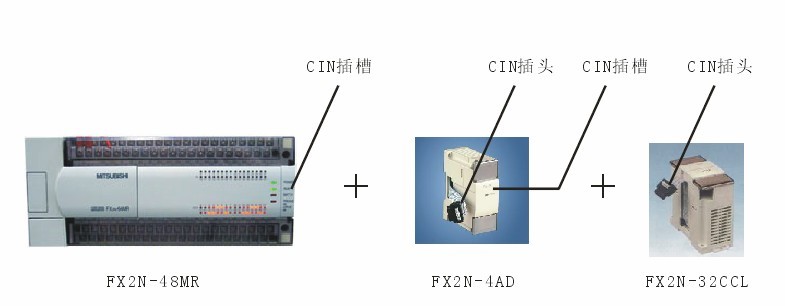

FX2N-16CCL：作为CC-LINK的主站�？椋氪诱灸？榈腜LC进行现场总线通讯。

（2）触摸屏�？�

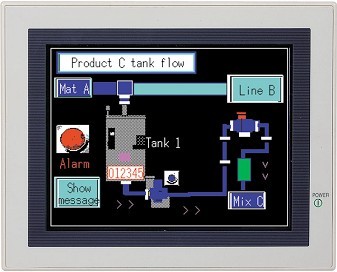

触摸屏模块采用5.7寸，256色。触摸屏与PLC从站�？榱�，作为一个操作站，可以进行基本参数的修改和监控。

人机界面
人机界面

（3）变频器�？�
变频器采用三菱FR-E740-0.75KW，输入电压：AC380V，额定功率：0.75KW，具有频率、速度、磁通、转矩等控制功能，可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。

（4）继电器�？�
     继电器�？�，安装有中间继电器（AC220V），交流接触器（AC220V），热继电器，漏电保护开关，熔断器，时间继电器等元件，利用继电器模块，可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。

（5）仪表�？�

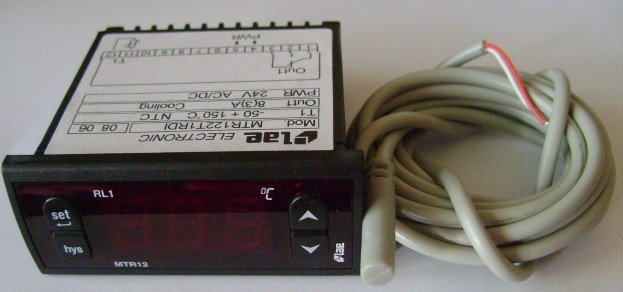

仪表�？椋直鸢沧傲耸治驴匾潜�、温度仪表、电流表、电压表等，用于监控压缩机，风机，循环水泵等执行元件的工作电流和电压，监控出风口、回风口、冷凝器等制冷元件的温度。
a.三相带漏电�；ぷ芸�;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示; h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
数字温控表
数字温控表


数字电压表、电流表
数字电压表、电流表
（6）按钮及信号�？�
按钮及信号�？�，安装有模式切换开关（自动、手动两种模式）、按钮、指示灯，用于操控中央空调的运行，如：压缩机启动停止，主风机启动停止等。按钮及信号�？�，既可与继电器�？榱邮迪旨痰缙骰芈房刂�，也可与PLC连接实现PLC回路控制。

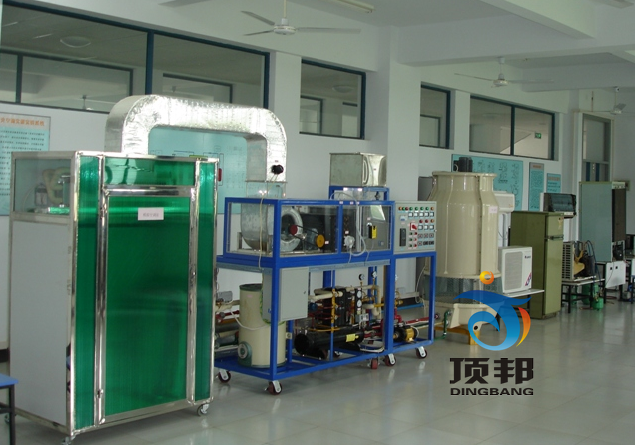

2、中央空调模型系统
制冷系统主要组成：压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成：电热式模拟锅炉、数显温度调节器、热水水泵等。


（1）具有蒸汽压缩式集中式和半集中式中央空调系统的功能，主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成�？陕阊＜饶芸鲅橹ば允笛�，也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需，能实现一机多用。
（2）制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜，可观察制冷剂物理状态和流动方向。管路中串接的电磁阀，作为制冷系统通断控制部件，高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成，用于吸收冷凝器中制冷剂散发的热量。
（3）冷媒水循环系统主要由冷媒水泵及循环管路等部分组成，用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
（4）具有热源系统�？�。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端（模拟房）而达到制冷（制热）的目的。半集中式空调系统主要由风机盘管组成；工作时，盘管内根据需要流动的冷水（或热水），风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度、湿度的目的。
3、故障设置与排除
中央空调实验装置，能够设置故障供学生了解各种故障现象和排除故障（主要是在电控系统方面设置故障）。典型故障点总数为20个，其中制冷系统设置的故障点为8个，电控系统设置的故障点为12个，故障点的设置不损坏制冷和电控系统原理。。
软件同时具有故障设置与恢复功能，老师可以随意设置故障，学员可以通过软件界面精确定位故障并且排除。
（1）高压过高高压�；�；（2）膨胀阀堵塞；（3）压缩机不工作；（4）组合风柜风机不转；（5）冷凝水塔风机不转；（6）模拟锅炉不工作；（7）冷水水泵不工作；（8）热水水泵不工作；（9）冷凝水水泵不工作；（10）制冷控制电脑传感头不工作；（11）模拟锅炉电脑控制传感头不工作；（12）膨胀阀调节不正常；（13）压缩机过载�；ぃ�
（14）压缩机起动电容不工作；（15）系统终端风机不转；（16）制冷冷水不循环；（17）制热热水不循环；（18）制冷压缩机接触器不正常；（19）制热模拟锅炉接触器不工作；（20）冷凝水塔风机缺相。
5、系统配置清单
序号 项目（设备名称） 数量 备注
中央空调教具机组
1 中央空调教具机体 1
2 透明新风空调机组 1
3 制冷和制热机组 1
4 冷冻水回水和冷却水增压泵组 1
5 电热锅炉组 1
6 冷冻压缩机组 1
7 冷热交换器 1
8 冷凝器 1
9 膨涨水箱 1
10 冷却塔 1
11 冷却风机 1
12 冷却水回水、增压泵组 1
13 空调模拟房 1
14 透明风机盘管机组 1
15 制冷、制热温度探测器 1
16 风道管路 1
17 实验桌 1
18 凳子 2
19 实验电源台 1
20 PLC挂箱（从站） 1
21 PLC挂箱（主站） 1
22 变频器挂箱 1
23 触摸屏挂箱 1
24 继电器挂箱 1
25 按钮信号挂箱 1
26 实验导线 1
27 故障设置系统 1
28 使用说明书 1
29 计算机 1
30 常用电工工具 1

6、主要技术参数
（1）工作电源：AC380V（三相五线）50Hz；
（2）环境温度：-10℃～40℃；
（3）相对湿度：≤85%；
（4）安全�；ぃ郝┑绫；ぃǘ鞯缌�≤30mA）,过流�；�，熔断器�；�；
（5）压缩机：AC380V,3P；
（6）PLC：FX2N-48MR-001；
（7）变频器：FR-E740-0.75KW-CH；
（8）触摸屏： 5.7寸，256色。

友情提示：

1、货品验收：阁下收货时请检查中央空调实验设备的货品外观，核实中央空调实验设备的数量及配件，拒收处于受损状态的中央空调实验设备；

2、质保：顶邦将为阁下提供中央空调实验设备产品说明书内的质保条件和质保期，在质保范围内提供对中央空调实验设备的免费维修，超出条件承诺时提供对中央空调实验设备的有偿维修；

3、退换货：阁下单方面原因导致的中央空调实验设备选型错误或中央空调实验设备购买数量错误，造成中央空调实验设备的退换货要求，将不被接受；

4、货期：中央空调实验设备的发货期为参考值，如您需要了解中央空调实验设备的精确货期，请与顶邦的销售人员联系；

5、如阁下对中央空调实验设备有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关中央空调实验设备的咨询。
